Переходник dvi-d vga: рассказываем об особенностях, видах и возможных проблемах, которые могут возникнуть при использовании

Проблемы совместимости

Если сравнить сигналы, которые идут от порта DVI-D к разъёму VGA, можно сделать вывод об их различиях. И для того чтобы правильно передать информацию в цифровом виде на аналоговый монитор можно пользоваться переходниками с одного интерфейса на другой – или преобразователями сигнала с такими же портами. Рассматривая возможность покупки обычного DVI-D/VGA адаптера, следует знать о проблемах совместимости, с которыми придётся столкнуться большинству пользователей.

 Главное преимущество этого небольшого устройства заключается в его цене. Однако из-за отсутствия контактов C1–C4 (4 прямоугольных отверстия на разъёме DVI—D возможность аналоговой передачи данных отсутствует. И, если, например, от порта DVI-I или DVI-A такие данные на монитор отправить всё-таки можно, вероятность появления изображения на мониторе от видеокарты с цифровым интерфейсом будет минимальной.

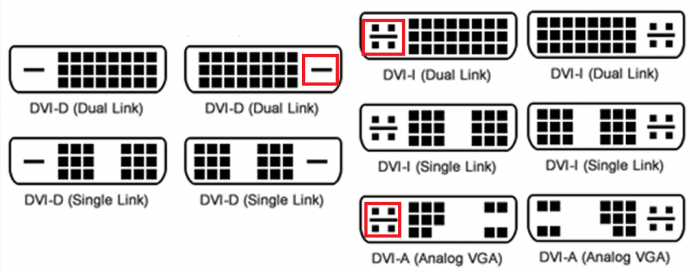

Рис. 4. Разница в разъёмах для передачи аналогового сигнала для различных видов интерфейсов DVI.

Невысокая стоимость переходников приводит к тому, что многие пользователи покупают их для своих старых мониторов, которые требуется соединить с современными картами. Иногда такой способ срабатывает. Но, из-за того что «распиновка» (или расположение разъёмов) у старого и нового интерфейсов отличаются, сигнала может и не быть.

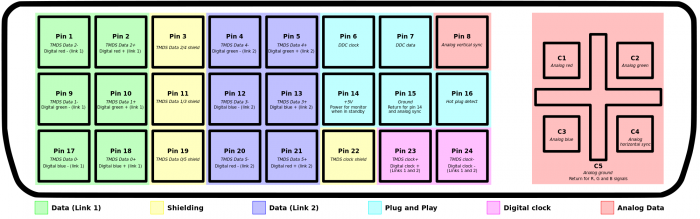

Рис. 5. Распиновка, которая поддерживает передачу с DVI на VGA.

Изображения не появляется на экране из-за невозможности преобразовать сигнал с помощью обычной распайки. Если же картинка всё-таки возникла, скорее всего, видеокарта имеет всё-таки интерфейс DVI-I или DVI-A. То есть поддерживает и аналоговую передачу данных.

Видеокарты без аналогового выхода VGA

Подключение VGA монитора/другого устройства к видеоплате

Для решения этой проблемы вам потребуется всего лишь:

  1. Посмотреть есть ли на вашей видеокарте выход HDMI;
  2. Подобрать активный переходник DVI–D VGA.

Выполнения этого простейшего алгоритма избавит вас от утомительных походов в магазин для покупки дополнительных комплектующих, о необходимости которых вы выяснили по ходу дела.

Как только стало понятно, какие входы у вас присутствуют на видеокарте, настало время выбрать так называемый активный переходник DVI–D VGA.

Это устройство преобразует цифровой сигнал с видеокарты в старый добрый аналоговый, с которым уже может работать монитор. В результате данной трансформации качество изображения не пострадает или, если быть совсем уж точным, увидеть существенную разницу будет невозможно.

Как правило, такой переходник выглядит, как коробочка, в которой с одной стороны есть вход под HDMI кабель, куда мы подключаем DVI–D кабель от видеокарты компьютера, а с другой стороны VGA выход для кабеля монитора соответственно.

В зависимости от производителя размеры устройства могут меняться также есть модели, идущие со встроенным небольшим кабелем HDMI. HDMI — это новый интерфейс цифровой передачи данных в высоком качестве, на который так или иначе, в будущем перейдут все производители видеокарт, мониторов и других устройств вывода картинки. Наличие или отсутствие на вашей видеокарте этого интерфейса определит необходимость приобретения переходника с HDMI на DVI–D. Подобные переходники встречаются достаточно часто в магазинах электроники и найти их не будет составлять труда.

Пожалуй, всем может пригодиться статья о том, как настроить будильник на ноутбуке.

Может проще купить новый монитор?

Оправданы ли все эти конструкторские решения, из-за которых у вас появится целая система из кабелей и переходников между монитором и системным блоком? Конечно, конструкция может получиться не самая изящная, но сама возможность подключить монитор с VGA к компьютеру с видеокартой, имеющей даже единственный выход DVI–D существует. Хотя, при такой организации подключения узким местом будет переходник с DVI на HDMI (при условии, что на видеокарте отсутствует выход под DVI). Так или иначе, это будет в любом случае дешевле чем приобретать новый монитор или видеокарту.

Здесь вы можете столкнуться с двумя основными проблемами:

  1. Цена на выбранное вами устройство;
  2. Отсутствие в ближайших магазинах нужного вам устройства.

Каких-либо существенных качественных характеристик между существующими образцами данных переходников не существует. Скорее, каждый конкретный вариант будет хорош для использования в той или иной ситуации. Например, если вы собираетесь сделать быстросъемное подключение, то есть смысл использовать переходник со встроенным кабелем. Если же вы собираетесь один раз настроить подключение между монитором или проектором и больше его не трогать, то тут будет разумно использовать переходник только с выходами под кабели, это позволит вам выбрать подходящий по длине кабель.

Особенности разъёмов DVI-D и VGA

Портом DVI обладают те компьютеры и ноутбуки, которые поддерживают специальную технологию – digital visual interface или «цифровой интерфейс». Ею пользуются для передачи видеоизображения на периферийные устройства вывода данных – от телевизоров и мониторов до проекторов.

Использование технологии позволяет получить сигнал с лучшим качеством, который не получится передать с помощью устаревшего в настоящее время интерфейса VGA. Для сравнения, максимальное разрешение, поддерживаемое технологией Video Graphics Array, составляет всего лишь 1280х1024 пикселя. Для DVI-D аналогичный показатель составляет 2560х1600 пикселей.

Новая технология DVI уже используется практически на всех современных мониторах и устройствах вывода. Однако переход на более новый и совершенный способ передачи данных создал определённую проблему пользователям тех мониторов, которые имеют только разъём VGA.

Ведь ещё в 2000-х годах большая часть даже достаточно больших экранов с диагональю 22–24 дюйма комплектовались только старыми портами. И подключить их к современным ПК можно, только если пользоваться для этого специальным переходником.

Существует 3 вида разъёмов DVI:

  • для передачи данных и в цифровом, и в аналоговом формате – DVI-I;

  • только для цифрового изображения – DVI-D.

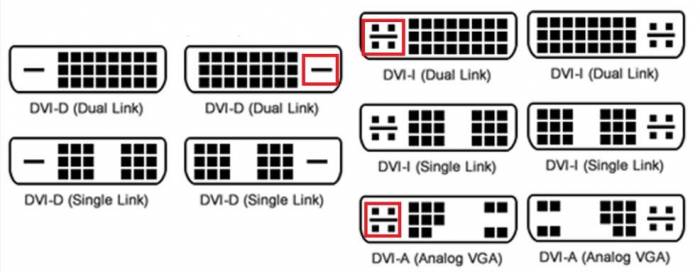

Рис. 2. Отличия разных интерфейсов DVI.

Из-за того что компьютеры передают картинку в цифровом формате, большинство современных видеокарт имеют только один вид разъёма – DVI-D. Устаревшие графические процессоры, комплектующиеся интерфейсами DVI-I, можно подключать к цифровым мониторам с помощью специального кабеля.

Обеспечить такое же подключение к экрану VGA, обладающему меньшими показателями разрешения (аналоговому и уже не поддерживающему даже формат FullHD) с помощью простых кабелей или переходников удаётся далеко не всегда.

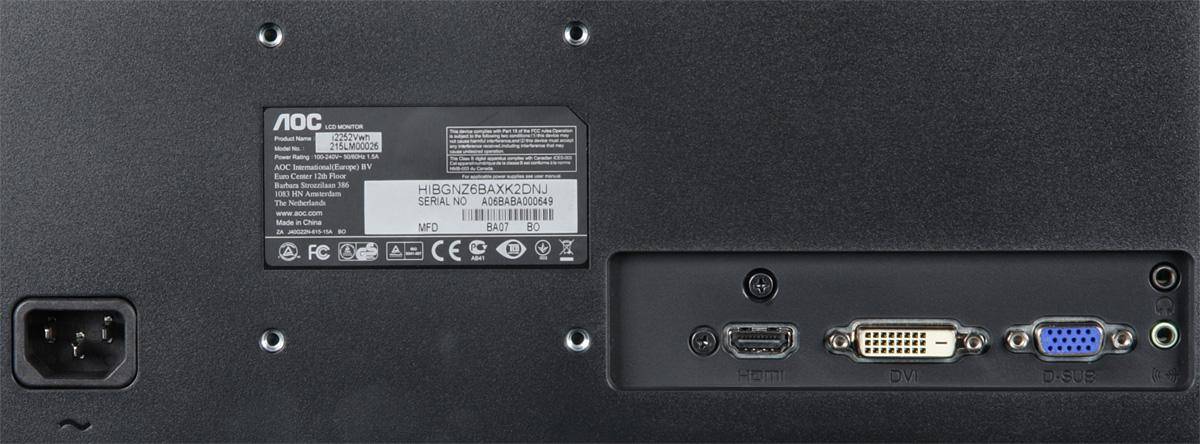

Рис. 3. Современный монитор со входами VGA, DVI и HDMI.

Сравнение

Разница между VGA и DVI видна уже из определений — один интерфейс аналоговый, другой цифровой. Большинство неискушенных пользователей знают о том, что живем мы в эпоху цифры, потому автоматически отдают предпочтение DVI как более современному интерфейсу. И для того есть основания — цифровые технологии дают широкие возможности, окончательно вытесняя аналоговые. Однако это все теория, а на практике отличить, где картинка, полученная по VGA, а где по DVI — порой невозможно, особенно когда мониторы извлечены из бюджетных ниш. Стоит ли в таком случае заморачиваться на аббревиатурах?

Качество картинки, конечно, выше на DVI. Связано это с тем, что видеокарты — устройства цифровые. Схема работы VGA получается примерно такой: цифровой сигнал для передачи через VGA преобразуется в аналоговый, а затем уже для вывода изображения — снова в цифровой. Для DVI цепочка короче: цифра — цифра, потому на конвертации качество не теряется. Также картинка по VGA может искажаться из-за внешних помех, тогда как DVI такой особенности не имеет. Стоит вспомнить и о настройках: DVI предполагает автоматическую коррекцию изображения (управление тоже цифровое), отдавая в руки непосредственно пользователя только изменение настроек цветности и яркости в соответствии с особенностями зрения, освещения и задач. VGA требует от пользователя четко определиться, чего он желает, и привести изображение в соответствие с желаниями самостоятельно.

Физически разъемы DVI и VGA совершенно разные, однако совместимость обеспечивается с помощью переходников. Изначально VGA был предназначен для ЭЛТ-мониторов, а DVI в одной из версий (всего их три — I, A и D) поддерживает работу только с ЭЛТ. Еще один вариант предназначен только для цифры, и один — универсальный.

Современные видеокарты или распаянные на материнских платах видеовыходы уже забыли или практически забыли про VGA, оставив этот интерфейс разве что самым бюджетным моделям. Кроме того, если он и присутствует, то практически обязательно в паре с DVI, так что у пользователя есть выбор. А вот технологии вывода изображения интерфейсами VGA снабжаются чуть чаще — из экономии. Часто в комплект к таким мониторам добавлен переходник. Речь идет тоже о бюджетных и малоформатных моделях. Мобильная электроника, ранее снабжавшаяся разъемами miniVGA, теперь почти полностью перешла на HDMI.

DVI разъем

Для разработки Digital Visual Interface (DVI) крупные компании объединили свои усилия. Совместно было принято решение о нецелесообразности дважды конвертировать сигнал. Вследствие этого разработчики пришли к решению о создании единого цифрового интерфейса, который сможет выводить исходное изображения без лишних изменений и потерь качества.

Основной принцип работы интерфейса заключается в новой технологии протокола кодирования данных TMDS. Информация, предварительно реализированная протоколом, последовательно передается на устройство.

Интерфейс позволяет достичь разрешения 1920х1080 при частоте в 60 Гц. Таких параметров позволяет добиться пропускная способность 1,65 Гб/с и это при использовании одного соединения TMDS. Если же используются два соединения, то скорость возрастет до 2 Гб/с. При таких высоких показателях DVI на голову превосходит своих предшественников.

Для простого пользователя объяснить, чем так хорош Digital Visual Interface можно сказав лишь то, что это цифровой видеоинтерфейс. Отличить его от аналогового предшественника не составит труда — разъемы всегда белого цвета, что не дает возможности его спутать с другими. Форма и большее количество пинов также является характерным отличием интерфейса.

Кабель у интерфейса ограничен по длине, как и у других разъемов, максимальная его длинна составляет не более 10 м, что на 7 метров больше чем у VGA.

Основные виды и отличия

Помимо характерных отличий от других интерфейсов Digital Visual Interface также отличается и между собой.  Основными отличиями между ними является количество каналов и наличие возможности передачи аналогового сигнала. Рассмотрим популярные вариации подробнее:

  1. DVI-I SingleLink – самый распространенный вариант. Вариацией этого интерфейса оснащены практически все современные видеокарты. Примечателен он тем, что имеет два объединенных канала (цифровой + аналоговый), которые не зависят друг от друга и не имеют возможности работать одновременно. Устройство само определяет через какой канал передавать данные.
  2. DVI-I DualLink – похож на прошлый вариант, но отличается тем, что имеет два цифровых канала о чем свидетельствует Dual в названии. Это позволяет повысить пропускную способность передачи данных и увеличить максимальное разрешение до 2056х1600, тем самым повысив качество картинки.
  3. DVI-D SingleLink — буква D в названии означает «Digital», что говорит о том, что в данной вариации отсутствует аналоговый канал и интерфейс работает исключительно по одному цифровому. Это ограничивает разрешение до 1920х1080.
  4. DVI-D DualLink – спецификация разъема с максимальной пропускной способностью. Достигается это с помощью использования сразу двух цифровых каналов. При этом максимальное разрешение будет составлять 2560х1600.
  5. DVI-A – по сути это VGA, но с разъемом DVI. Может передавать только аналоговый сигнал.

Подвести итог о разнице между разъемами можно просто — буква D говорит о наличии только цифрового сигнала, буква А – только аналогового, буква I говорит о наличии обоих типов сигнала.

В случае, когда на видеокарте есть Digital Visual Interface выход, а на мониторе только VGA подойдут переходники.  При приобретении переходников нужно понимать разницу между DVI-I и DVI-D, первый сможет передать сигнал на VGA т.к. присутствует аналоговый канал, а вот второй не имеет аналогового канала связи и передать по нему изображение через переходник не получится, для этого используют специальные дорогостоящие конвертеры.

Помимо переходников DVI–VGA и VGA-DVI существуют и другие DVI–HDMI, HDMI–DVI, DVI-DisplayPort, DisplayPort-DVI,  все они передают между собой цифровой сигнал и проблем с подключением возникнуть не должно.

Недостатки технологии

Единственным существенным недостатком технологии является ограничение по длине кабеля. К примеру, при использовании кабеля длиной в 15 м максимальное разрешение, которого можно будет добиться составляет 1280х1024, но если использовать всего 5 метровый кабель разрешение возрастет до 1920х1200. Если требуется подключить устройство на большом расстоянии без потери сигнала придется использовать дополнительные репитеры, которые усилят сигнал.

Решение вопроса

Проблема с несовместимостью достаточно серьёзная – но вполне решаемая. Благодаря тому, что данные могут не просто передаваться, но и преобразовываться, специалистами уже давно изобретено другое устройство, называющее преобразователем или конвертером DVI-D в VGA.

На вид оно, действительно, может напоминать обычный переходник, однако оборудовано дополнительным, увеличивающим размер приспособления, модулем.

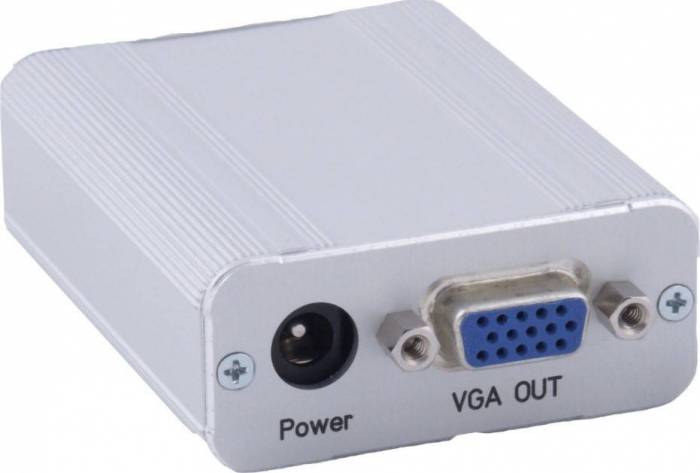

Рис. 6. Конвертер DVI-D VGA.

Ответить на него несложно – причина заключается в некомпетентности некоторых продавцов. Или, возможно, в желании продать больше товара, не имеющего тех функций, ради которых его покупают. На самом же деле, на сайтах, где указывается достоверная информация о переходниках и кабелях, можно увидеть в описании другие параметры – переход осуществляется не с DVI-D, а с DVI—I на VGA.

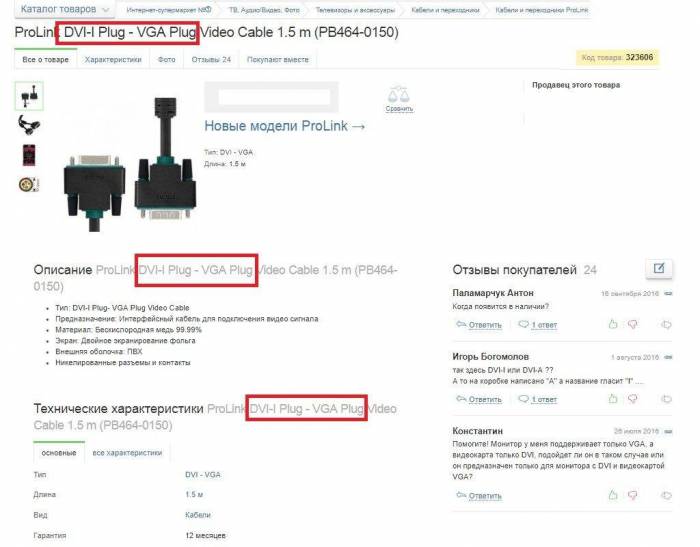

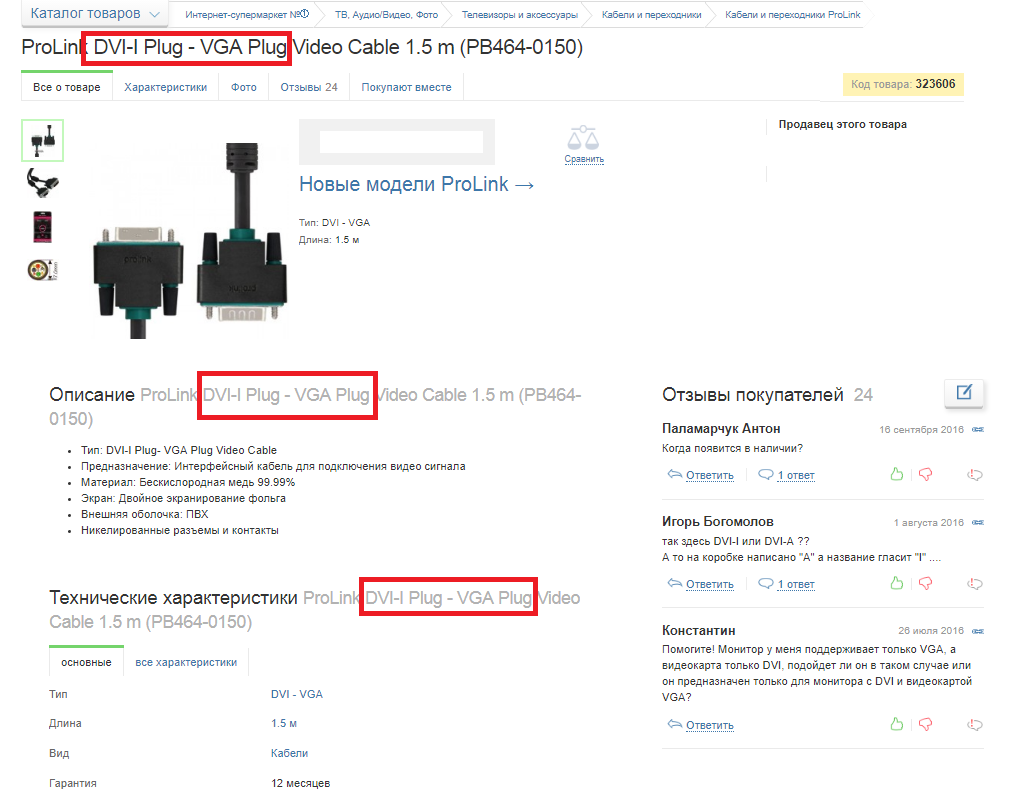

Рис. 7. Правильное указание параметров переходника в онлайн-магазине.

Переходник DVI-D на VGA. Почему так дорого

  • on Ноя 22, 2017
  • in
    Железо

Обычно ни у кого не возникает проблем найти дешевый, даже копеечный переходник с разъема DVI на обычный древний аналоговый разъем VGA и подключить новую видеокарту или другое современное устройство к проектору, монитору, телевизору или аналогичному воспроизводящему девайсу. Но все это до тех пор, пока пользователь не сталкивается с проблемой подключения разъема DVI-D.
Первой преградой становятся ножки и контакты. В принципе они похожи на часто встречающиеся DVI-I. Казалось бы, спилить или отогнуть все, что мешает — и вот уже переходник, сделанный своими руками. Однако ничего не работает.

Объяснение происходящему простое. Стандартом DVI предусмотрена передача и цифрового сигнала и аналогового. Но типы кабеля могут подразумевать передачу только цифрового сигнала. Или даже двух каналов в цифре одновременно. Естественно в ущерб аналогу.

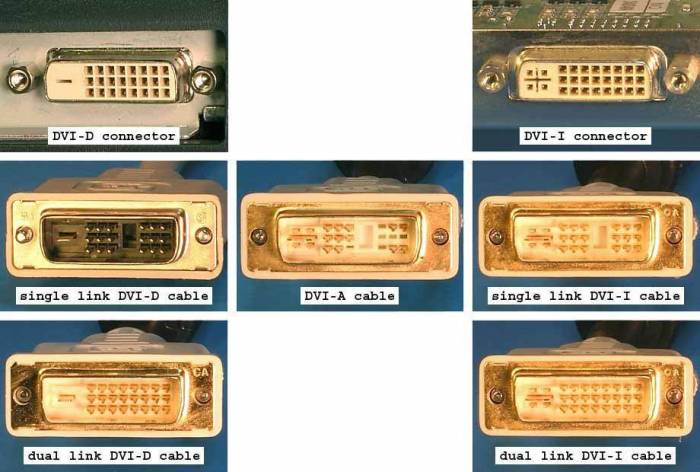

Посмотрите на разъемы и кабели:
Разъем «мама»:

Разъем кабеля.

В случае DVI-I передается один цифровой канал и один аналоговый канал. Переходники игнорируют всю цифру и просто перекоммутируют аналоговые линии на соответствующие выходы (пины) адаптера VGA. В результате переходники получаются дешевые, содержат только провода и пайку.

А вот другой случай:

Со стороны кабеля:

Вроде все похоже, но аналоговый сигнал удален начисто. И в последнем случае вместо напряжений, пригодных для VGA, передается еще один набор «цифры». Есть вариант и попроще — фото представлено на этом изображении:

Здесь производители решили ограничиться всего одним цифровым каналом и не заботиться об аналоге вообще.

Так в чем же проблема, почему переходники DVI-D на VGA хоть и существуют, но стоят дорого? Проблема в том, что в кабель необходимо кроме пайки встроить электронику, которая расшифровывала бы цифру, по сути рисуя картинку и затем перекодировала бы эту цифру в аналоговое изображение. При этом качество картинки, в случае дешевых переходников, является тем, на чем можно сэкономить, чтобы уж совсем не шокировать и без того озадаченных покупателей. Дело в том, что из digital-формата изображение переводится без потерь, а вот качественная конвертация в RGB для передачи через VGA требует уже довольно дорогих ресурсов. В итоге это то, на чем экономят.

Для справки. А зачем вообще нужны DVI-D? Используя этот формат разъемов в полном варианте (не как на обрезанном фото 5) можно передавать картинку в разрешениях 2560×1600 и 2048×1536 пикселей, что значительно превышает одноканальный вариант, который если и может «пропехнуть» FullHD, но сделает это лишь с максимальной частотой в 75 Гц, что уже не устраивает владельцев огромных 4К телевизоров или мониторов с аналогичным разрешением.

О совместимости

Существует различие в сигналах, поступающих к VGA непосредственно от порта DVI-D. Для корректного способа передачи нужны преобразователи или переходники с идентичными портами

О проблемах совместимости важно подумать на стадии покупки адаптера, чтобы избежать в процессе эксплуатации трудностей в плане рабочих параметров

Небольшая цена устройства остается его плюсом, но к недостаткам относится отсутствие возможности в аналоговом варианте передачи нужных данных. Все дело в том, что нет прямоугольных отверстий на его разъеме – контактов С1-С4. Вероятность передачи данных с последующим изображением подобного вида при наличии цифровой видеокарты практически отсутствует.

Пользователи, для которых небольшая стоимость остается самым важным моментом, приобретают подобное оборудование для старых мониторов, но не всегда учитывают разницу в расположении разъемов интерфейсов, что приводит к отсутствию сигнала.

Трудности с преобразованием сигнала обычной распайкой приводят к проблемам с появлением на экране изображения.

Как решить задачу?

Несмотря на определенные трудности, решить эту проблему можно. Используя способность данных не только к передаче, но и к преобразованию, было создано устройство, известное теперь как конвертор или преобразователь DVI-D в VGA.

Внешне все похоже на стандартный переходник, но габариты увеличены за счет наличия дополнительного модуля.

Особенности процесса преобразования

На рынке продаж можно выбирать среди устройств со следующими характеристиками:

  • функцией по оказанию поддержки подключения к дисплеям VGA источника DVI-D. При этом разрешение изображения будет по минимуму – 800х600 пикселей, а по максимуму – 1920х1200;
  • 15 пин – показатели выхода конвертора, 21 – входа;
  • длина кабеля находится в диапазоне от нескольких сантиметров до 1,8 метра;
  • предельная частота – 60 Гц;
  • цена подобного устройства начинается от 6$.

Нормальная эксплуатация обеспечивается при поддержке монитором во включенном состоянии одинаковой частотности обновлений с преобразователем.

Характеристики разъемов

Новая технология обеспечивает получение сигнала с улучшенными параметрами, недоступными при обустройстве компьютера более ранними видами интерфейса. Примером могут быть 1280х1024 пикселя наибольшего разрешения для Video Graphics Array и аналогичный показатель  в 2560х1600 пикселей для DVI-D.

Проблемы со старыми разъемами усложняют пользователям доступ к современному способу передачи данных. Комплектация устаревшими портами осуществлялась вплоть до начала 2000-х годов. А современные ПК могут быть подключены к таким мониторам только с помощью приспособленных для этого переходников.

Для того чтобы правильно разобраться в каждой конкретной ситуации, необходимо знать существующие разновидности DVI-разъемов:

  • тип А поддерживает передачу данных интерфейса в аналоговом варианте;
  • возможность комплексной передачи аналогового и цифрового формата – разъем DVI-I;
  • изображение в «цифре» – DVI-D.

Видеокарты последних модификаций имеют только разъем в цифровом исполнении. А вот графические процессоры подключаются с использованием специального кабеля. Наличие стандартных переходников и проводов во многих случаях не приносит желаемого результата.
