Сравниваем dvi-i и dvi-d

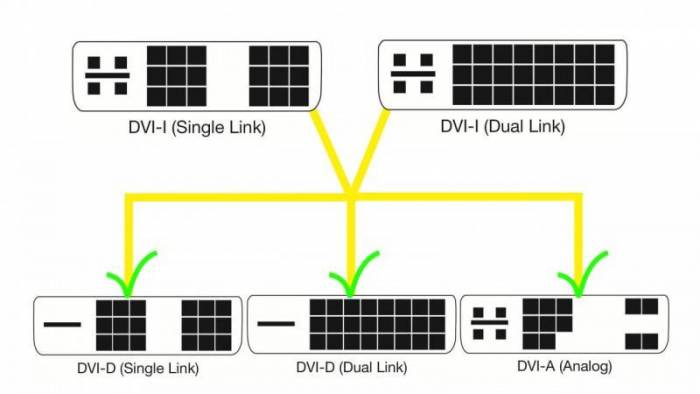

Виды DVI выходов

Пользователь может столкнуться с несколькими видами выходов. Среди них:

  • DVI-А
  • DVI-I (SingleLink)
  • DVI-I (DualLink)
  • DVI-D (SingleLin)
  • DVI-D (DualLink)

Поэтому несложно догадаться, что выходы имеют определенные отличия. Кроме отличий в конструкции, они также имеют несоответствия и в особенностях. Часто поднимается вопрос в разнице между Single link и Dual link. В них есть немало отличий. Оба варианта отличаются друг от друга количеством контактов. Двойной линк использует при работе все двадцать четыре контакта. А сингл линк, который переводится как одиночный, имеет всего восемнадцать контактов. Если пользователю нужно большее разрешение, то ему больше подходит первый вариант. Сингл линк подойдет для устройств, которые имеют разрешение 1920 на 1080. С ним возможности пользователи становятся намного меньше.

DVI-A выход

Данный выход предполагает только возможность аналоговой передачи. Дополнительная буква дает возможность пользователю догадаться, что «А» — означает аналоговый. Разъем представляет собой вилку в кабеле или переходнике, которая позволяет произвести подключение видеоустройств (аналоговых) к выходу типа DVI-I.

DVI-I выход

Этот разъем бывает двух типов: Single link и Dual link. Первый вариант очень востребован и распространен. Дополнительная буква I сообщает пользователю о том, что он является интегрированным. Выход довольно часто используют для цифровых дисплеев и видеокарт. Особенности данного выхода заключаются в том, что в нем объединены сразу два канала передачи. В устройстве совмещен цифровой и аналоговый каналы. Они не зависят друг от друга, поэтому одновременно не работают. В задачу прибора входит решить самостоятельно, благодаря чему он будет функционировать. Разъем Dual link с буквой I передает аналоговый сигнал. У него есть целых два цифровых канала. Это позволяет пользователю добиться намного лучшего качества изображения и расширить свои возможности.

DVI-D выход

Здесь буква «D» сообщает об английском слове Digital, которое можно перевести – цифровой. В этом варианте нет аналогового канала. При этом разъеме происходит только цифровая передача. Как и в предыдущих выходах здесь идет разделение на одиночный и двойной. Single link немного ограничит пользователя. Разрешение не сможет превышать более 1920 на 1200 (при частоте 60 Гц). В этом варианте только один цифровой канал. Пользователь не сможет подключить аналоговый монитор, а также радоваться технологии под названием nVidia 3D Vision. Зато Dual link поможет смотреть на мониторе 3Д, увеличивая возможности пользователя. Здесь два цифровых канала.

DVI-I поддерживает и цифровую и аналоговую передачу данных, а DVI-D только цифровую.

Виды DVI выходов

Разъем DVI-A

Данный вид интерфейса может использоваться только для передачи аналогово телевидения, то есть он может передавать только сигнал в формате SVGA. Таким образом, если графическая карта оснащена только одним разъемом DV-A, то пользователь может подключать ее только к тем мониторам, которые могут принимать аналоговый сигнал. Для того чтобы подключить определенное устройство, имеющее выход HDMI, к видеокарте, которая имеет выход DV-A, потребуется приобретение специального переходника.

Разъем вида DVI-A подключается к монитору при помощи особых кабелей, в которых имеется встроенный переходник, подходящий к интерфейсу VGA. Подобные кабели делаются с распаянным разъемом DV-A на одном конце, а на другом делается разъем VGA.

В настоящее время такой тип разъема очень сильно устарел. Именно поэтому найти его можно только на старых моделях устройств.

Разъем DVI-D

Данный разъем используется в цифровых устройствах и может передавать только сигналы цифрового типа. В связи с этим, в случае, если графическая карта имеет разъем типа DVI-D, то пользователь может подключать к ней только те экраны, которые поддерживают прием цифрового сигнала, а также обладают встроенными портами HDMI или DV-D. Необходимо отметить, что такой вид порта подключить к старым устройствам не получится.

Разъем может работать только в двух режимах: двойном и одинарном, а называются они «Dual Link» и «Single Link». В одинарном режиме используется четыре витых пар, при этом изображение на мониторе отображается с максимальным разрешением – 1920*1200. В двойном режиме картинка отображается также с максимальным разрешением, которое составляет 2560*1600 точек.

Однако, несмотря на то, что данный интерфейс самый используемый, спрос на него также постепенно снижается. Это происходит из-за того, что в последнее время многие производители все еще начинают использовать в своих устройствах более продвинутые разъемы, например, HDMI или же DisplayPort.

Разъем DVI-I

Представленный тип интерфейса является наиболее универсальным, а также он может передавать сигнал, как цифрового типа, так и аналогово. По сути, интерфейс типа DVI-I можно считать скрещением разъемов типа DVI-A и DVI-D. В случае, если графическая карта обладает разъемом этого типа, то пользователь может без каких-либо проблем подключать к ней к все современные цифровые мониторы, так и более старые и устаревшие модели. Благодаря универсальности, этот тип разъема дает возможность подключения практически всех мониторов к различным видеокартам.

В случае, если графическая карта обладает интерфейсом типа DVI-I, то способ соединения экранов полностью зависит от их возможностей и характеристик. Мониторы, которые могут поддерживать передачу цифрового сигнала, пользователь подключает при помощи стандартных кабелей типа DVI-D. Помимо этого, пользователь также может подключать монитор при помощи проводов HDMI, однако для этого ему потребуется иметься специальный переходник.

Модели экранов, которые уже устарели и обладают разъемом вида VGA, а также те, которые могут поддерживать только передачу аналогово сигнала, как правило, присоединяются при помощи стандартных проводов VGA/ VGA. Однако, в данном случае, также потребуется наличие специального переходника для видеокарты, который называется VGA/ DVI-I. В настоящее время на рынке уже имеются провода нового типа, в которых производители в процессе создания интегрируют необходимый переходник в один из концов кабеля.

Виды DVI-выходов

В современном компьютерном мире существует несколько разновидностей интерфейса DVI:

  • DVI-A;
  • DVI-I (Single Link);
  • DVI-I (Dual Link);
  • DVI-D (Single Link);
  • DVI-D (Dual Link).

Нетрудно понять, что между разъёмами имеются определённые различия. Кроме конструкционных отличий есть и свои особенности. Самый частый вопрос: разница между Single и Dual Link. Обе вариации отличает численность контактов. При функционировании Сингл Линк задействуется 18 контактов, в то время как при работе Дуал Линк задействуется 24 контакта. Если юзеру необходимо высокое разрешение на мониторе, то ему следует использовать Dual Link. Вариация Single подходит для тех устройств, разрешение которых не превышает 1920х1080 пикселей.

Разъём DVI-A

Интерфейс DVI-A – полностью аналоговый вариант разъёма. Посредством данного выхода передаётся исключительно видеосигнал формата SVGA, то есть аналоговый. Это значит, что если графическая карта оснащена только лишь гнездом DVI-A, то её можно подсоединить исключительно к мониторам, принимающим сигналы аналогового типа. Для подключения устройств с выходами HDMI к видеокарте с разъёмом DVI-A потребуется специальный переходник.

Для подсоединения мониторов посредством DVI-A применяются особые кабели с интегрированным переходником для интерфейса VGA. Такие шнуры с одной стороны обладают распаянным разъёмом DVI-A, а с противоположной – VGA.

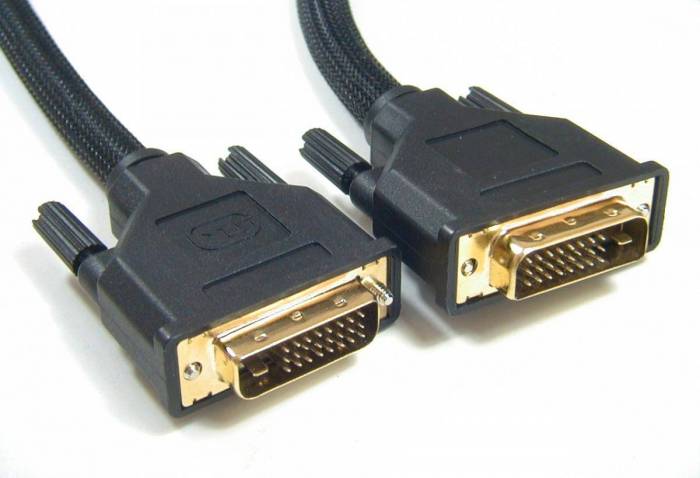

Разъём DVI-D

Интерфейс DVI-D – полностью цифровой вариант DVI-выхода, передающий исключительно видеосигнал цифрового типа. По этой причине, если графическая карта обладает разъёмом DVI-D, то к ней можно подсоединить только тот монитор, который способен принимать цифровые сигналы и имеет порт DVI-D или HDMI. Старые модели мониторов подключить не получится. Проблема может быть решена при помощи активного переходника, конвертирующего сигнал цифрового типа в аналоговый.

DVI-D может функционировать в двух основных режимах: одинарном и двойном, то есть Single Link и Dual Link. Одинарный режим предполагает использование четырёх витых пар, максимальное разрешение монитора при этом составляет 1920х1200 точек. При двойном режиме максимальное разрешение монитора равно 2560х1600 точек.

К примеру, разработчики от NVIDIA в 10-м поколении своих графических чипов отказались от применения DVI-I. С последними видеокартами от AMD случилось то же самое.

Разъём DVI-I

Интерфейс DVI-I – универсальный тип разъёма, совмещающий в себе передачу сигналов двух типов, как аналогового, так и цифрового. Фактически данный выход является слиянием интерфейсов DVI-D и DVI-A. Если на графической карте имеется DVI-I, то к ней можно подсоединить как устаревшие аналоговые мониторы, так и современные цифровые. Это универсальный вариант, по максимуму открывающий потенциал для подсоединения мониторов к видеокартам.

Если графическая карта оснащена разъёмом DVI-I, то метод подсоединения мониторов зависит только лишь от возможностей последних. Мониторы с поддержкой цифрового сигнала подсоединяются посредством стандартного кабеля DVI-D. Также можно использовать шнур HDMI, но для него потребуется специальный переходник.

Устаревшие модели мониторов, оснащённых разъёмом VGA и поддерживающих только аналоговые сигналы, подсоединяются посредством стандартного кабеля VGA/ VGA. Но для видеокарты потребуется переходник VGA/ DVI-I. На рынке уже появились кабели нового типа, где данный переходник уже интегрирован в один конец шнура.

Ещё пару лет назад разъём DVI-I считался главным интерфейсом и им оборудовали практически все модели графических карт. Но на нынешний момент выход данного типа понемногу отживает свой век, уступая своё место тем же новым Displayport и HDMI.

Отличия DVI и HDMI

И так, давайте же теперь разберём какая же разница всё же есть между этими двумя типами кабелей.

Пожалуй самым первым пунктом должно быть то, что в DVI не может передаваться звук. В HDMI же имеется 8-ми канальная звуковая передача. Лично у меня к ПК по HDMI подключён телевизор и я ещё давно заметил, что звук действительно передаётся. Но так же на это должна быть способна ваша видеокарта. Если у вашего оборудования такой возможности нет, то и передать вы ничего не сможете.
Отсутствие звука в DVI можно объяснить следующим: А зачем? По DVI подключается либо профессиональное оборудование либо мониторы. Для чего там передача звука? В тот момент как HDMI зачастую используется именно в мультимедии (приставки, домашние кинотеатры и .т.д.), там данное свойство просто необходимо.
В последних версиях HDMI имеется Ethernet канал, для передачи «ваших интернетов» со скоростью 100МБит. DVI такой возможностью не обладает. Но так же как и со звуком не думаю, что это можно отнести к разнице технологий, так как просто в HDMI кабель умудрились запихать больше контактов для передачи всяких плюшек и более ничего.
За счёт своих плюшек, а так же за счёт того, что HDMI разрабатывался как для мультимедии, то в нём нашлось место только для одного цифрового канала видео передачи. В тот момент как DVI имеет 1 цифровой и аж 2 аналоговых. Т.е. DVI может с лёгкостью заменить VGA, если это требует то или иное оборудование

Этот факт говорит о том, что DVI используется более в профессиональных сферах, нежели HDMI, который используется в основном в домашних условиях.
Теперь давайте обратим внимание на HDCP (защита широкополосного цифрового содержимого). Не спорою, что многие даже не слышали об этом

Я прикрепил ссылку на википедию, чтобы при желании вы смогли ознакомиться. В двух словах это защита лицензионного видео контента от копирования. Если оборудование не умеет работать с HDCP, то вы не сможете посмотреть большинство лицензионных фильмов и т.д. с Blu-ray. HDMI такой функцией просто обязан обладать и обладает. Какой смысл тогда использовать его в домашних кинотеатрах. Тут проблем нет. Но вот DVI не умеет работать с HDCP. В DVI такая возможность даже не закладывалась изначально, ибо только в России человек будет смотреть фильм, купив новый лицензионный диск и смотреть с 4К разрешением и объёмным звуком на своём мониторе, загибающегося ПК. Так что если вы дошли до такого состояния, то DVI вам не поможет. Если другого кабеля или разъёма у вас нет, то убедитесь в том, что данной технологией обладают ваши видеокарта и монитор.

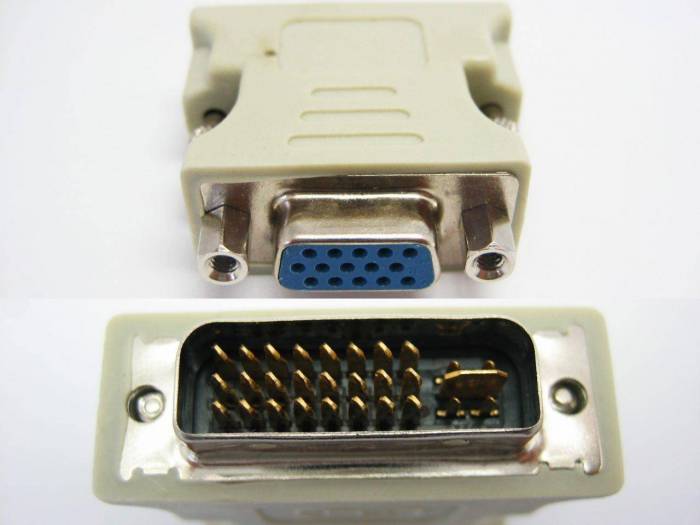

Переходник DVI-D на VGA. Почему так дорого

  • on Ноя 22, 2017
  • in
    Железо

Обычно ни у кого не возникает проблем найти дешевый, даже копеечный переходник с разъема DVI на обычный древний аналоговый разъем VGA и подключить новую видеокарту или другое современное устройство к проектору, монитору, телевизору или аналогичному воспроизводящему девайсу. Но все это до тех пор, пока пользователь не сталкивается с проблемой подключения разъема DVI-D.
Первой преградой становятся ножки и контакты. В принципе они похожи на часто встречающиеся DVI-I. Казалось бы, спилить или отогнуть все, что мешает — и вот уже переходник, сделанный своими руками. Однако ничего не работает.

Объяснение происходящему простое. Стандартом DVI предусмотрена передача и цифрового сигнала и аналогового. Но типы кабеля могут подразумевать передачу только цифрового сигнала. Или даже двух каналов в цифре одновременно. Естественно в ущерб аналогу.

Посмотрите на разъемы и кабели:

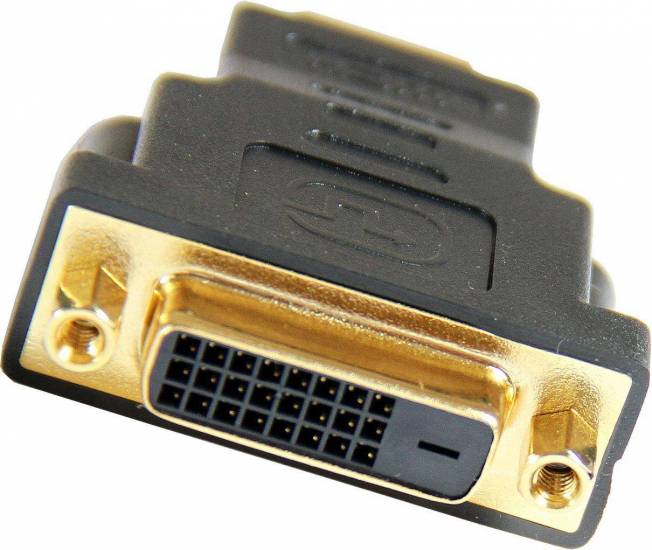

Разъем «мама»:

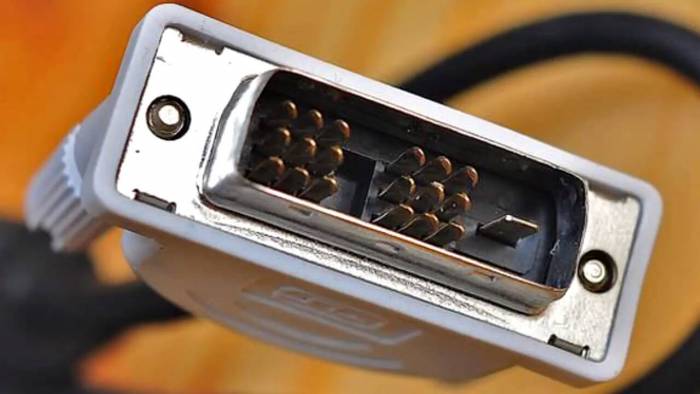

Разъем кабеля.

В случае DVI-I передается один цифровой канал и один аналоговый канал. Переходники игнорируют всю цифру и просто перекоммутируют аналоговые линии на соответствующие выходы (пины) адаптера VGA. В результате переходники получаются дешевые, содержат только провода и пайку.

А вот другой случай:

Со стороны кабеля:

Вроде все похоже, но аналоговый сигнал удален начисто. И в последнем случае вместо напряжений, пригодных для VGA, передается еще один набор «цифры». Есть вариант и попроще — фото представлено на этом изображении:

Здесь производители решили ограничиться всего одним цифровым каналом и не заботиться об аналоге вообще.

Так в чем же проблема, почему переходники DVI-D на VGA хоть и существуют, но стоят дорого? Проблема в том, что в кабель необходимо кроме пайки встроить электронику, которая расшифровывала бы цифру, по сути рисуя картинку и затем перекодировала бы эту цифру в аналоговое изображение. При этом качество картинки, в случае дешевых переходников, является тем, на чем можно сэкономить, чтобы уж совсем не шокировать и без того озадаченных покупателей. Дело в том, что из digital-формата изображение переводится без потерь, а вот качественная конвертация в RGB для передачи через VGA требует уже довольно дорогих ресурсов. В итоге это то, на чем экономят.

Для справки. А зачем вообще нужны DVI-D? Используя этот формат разъемов в полном варианте (не как на обрезанном фото 5) можно передавать картинку в разрешениях 2560×1600 и 2048×1536 пикселей, что значительно превышает одноканальный вариант, который если и может «пропехнуть» FullHD, но сделает это лишь с максимальной частотой в 75 Гц, что уже не устраивает владельцев огромных 4К телевизоров или мониторов с аналогичным разрешением.

Что такое DVI-выход?

Популярный разъем, известный как DVI-выход (Digital Visual Interface) предназначается для качественной передачи изображения (видео) на различные приборы цифрового типа. Как правило это проекторы, мониторы и телевизоры.

Разработала данный видеоинтерфейс компания DDWG. Часто в интернете можно найти расшифровку этих английских букв DVI в следующем виде — цифровой видео интерфейс. Эти слова более понятны для многих пользователей, которые только начинают узнавать мир компьютерной и остальной техники. Данный разъем имеет определенный цвет и форму, благодаря чему его довольно просто отличить от других выходов. Подключение прибора к самой разной технике происходит довольно просто, не требуя обязательных профессиональных умений и навыков.

История DVI разъема

В 1999 году компания Digital Display Working Group официально представила абсолютно новый на тот момент стандарт на интерфейс под названием Digital Visual Interface (DVI). Его разработкой занимались ведущие специалисты из IBM, Intel, Fujitsu и других известнейших корпораций, которые пришли в DDWG с одной целью — создать по-настоящему инновационный интерфейс для передачи цифрового видеосигнала на мониторы и прочие средства вывода изображения.

Появление DVI ознаменовало закат эпохи VGA, который за 10 лет морально и физически устарел. Это позволило не только улучшить качество контента, но и значительно повысить разрешение дисплеев. Примечательно, что DVI-разъемы актуальны и по сей день, хотя уже сейчас существуют серьезные соперники, которые постепенно вытесняют «ветерана».

Особенности DVI

Что касается DVI, то он использует формат данных, который базируется на технологии PanelLink. Речь идет о передаче информации, которая происходит последовательно, а также изначально реализованной компанией Silicon Image. Тут применяется технология TMDS, когда передача сигналов происходит дифференциально, чтобы максимально снизить перепады касательно уровней. Задействованные каналы в числе трех, передают видеосигнал со скоростью до 3,5 Гбит в секунду. Если используется кабель до 10 метров в длину, то можно передавать картинку в формате FHD (1920 на 1200 точек). Когда применяется более длинный соединительный кабель, тогда разрешение «урезается» до HD-формата.

В некоторых ситуациях может быть задействован канал Display Data Channel (DDC). С его помощью получится передать важную информацию о дисплее непосредственно самому процессору, который установлен в источнике сигнала. Сюда входят все подробные данные, касающиеся характеристик прибора. Речь идет о марке, дате производства, модели, размере и разрешении дисплея. Источник будет учитывать эту информацию, отправив сигнал с оптимальными настройками для конкретного экрана. Если источник не получает нужные данные, то возможна блокировка TMDS-канала.

Есть поддержка HDCP, которая является продвинутой системой защиты. Она реализована и в более продвинутом интерфейсе HDMI. Можно устанавливать разнообразные уровни защищенности контента, отталкиваясь от собственных потребностей. Основной принцип работы HDCP — подключенные при помощи DVI приборы обмениваются паролями между собой. Так и происходит внутреннее шифрование.

Нужно отметить, что DVI-разъем способен передавать исключительно изображение. Что касается звука, то не передается в данном случае. Поэтому необходимо позаботиться о соответствующих каналах. Примечательно, что сегодня для определенных видеокарт существуют специальные переходники, которые дают возможность одновременно передавать звук и картинку.

Как подключить DVI к VGA

Для примера возьмем системный блок обычного компьютера. За передачу видеосигнала отвечает видеокарта, рассмотрим ее внимательно:

На видеокарте есть два одинаковых разъема DVI с разными маркировками. Первый промаркирован DVI-I, второй – DVI-D.

См. также: Типы разъемов DVI, Типы DVI

  • DVI-D. Буква D обозначает, что разъем DVI оснащен только цифровыми каналами передачи данных. В этом случае возможно подключение к монитору только по цифровому каналу.
  • DVI-I. Буква I в названии разъема говорит о том, что в нем интегрировано как минимум два канала передачи изображения. Первый – аналоговый, второй – цифровой. А это значит, что через этот разъем мы можем подключить как аналоговый монитор (через специальный переходник DVI to VGA), так и цифровой.

Теперь рассмотрим заднюю панель монитора:

На задней панели присутствует только один разъем RGB IN (он же D-Sub или VGA). Это аналоговый вход приема видеосигнала.

В данной связке видеокарты и монитора будет возможен лишь один вариант подключения: c DVI-I на VGA. Его можно осуществить как отдельным проводом DVI to VGA, так и через специальный переходник.

Замечу, что через второй разъем DVI-D подключить аналоговый монитор будет невозможно, т.к. он поддерживает только цифровую передачу данных.

  • Что такое D-Sub?
  • Что такое VGA?
  • Что такое цифровой и аналоговый сигнал?

Интерфейсы, массово применяемые в настоящее время:

VGA

(D-Sub) — единственный аналоговый интерфейс подключения мониторов, ещё применяемый в настоящее время. Морально устарел, однако будет активно использоваться ещё длительное время. Главный недостаток связан с необходимостью применения двойного преобразования сигнала в аналоговый формат и обратно, что приводит к потере качества при подключении цифровых устройств отображения (LCD мониторов, плазменных панелей, проекторов). Совместим с видеокартами с DVI-I и аналогичным разъёмом.

DVI-D

— базовый тип DVI интерфейса. Подразумевает только цифровое подключение, поэтому не может использоваться с видеокартами, имеющими только аналоговый выход. Очень широко распространен.

DVI-I

— расширенный вариант интерфейса DVI-D, наиболее часто встречающийся в настоящее время. Содержит 2 типа сигналов — цифровой и аналоговый. Видеокарты можно подключать как по цифровому, так и по аналоговому соединению, видеокарту с VGA(D-Sub)-выходом можно подключить к нему через простой пассивный переходник или специальным кабелем.
Если в документации к монитору указано, что в данной модификации применён вариант DVI Dual-Link, то для полноценной поддержки максимальных разрешений монитора (обычно это 1920*1200 и выше) видеокарта и применяемый DVI кабель также должны поддерживать Dual-Link, как полный вариант интерфейса DVD-D. Если используется кабель из комплекта монитора и относительно современная (на момент написания FAQ) видеокарта, то никаких дополнительных приобретений не требуется.

HDMI

— адаптация DVI-D для бытовой аппаратуры, дополненная цифровым интерфейсом для передачи многоканального звука. Присутствует фактически во всех современных LCD-телевизорах, плазменных панелях и проекторах. Для подключения к HDMI разъёму видеокарты с интерфейсом DVI-D или DVI-I достаточно простого пассивного переходника или кабеля соответствующими разъёмами. Видеокарту только с VGA (D-Sub) разъёмом подключить к HDMI невозможно!

— используется как вилка в переходниках и кабелях для подключения аналоговых мониторов к разъёму DVI-I.

ADC

или Apple Display Connector, применяется фирмой Apple в линейке Apple Cinema Displays. По сути, представляет собой DVI-D, дополненный интерфейсом USB и линиями питания для монитора.

DFP

или MDR-20, устаревший аналог DVI-D, не совместимый с ним. В настоящее время ни мониторы, ни видеокарты с такими разъёмами не производятся.

P&D

он же EVC или M1, аналог DVI-I, дополненный интерфейсами USB и FireWire. Обычно применяется в видеопроекторах и прочих экзотических устройствах.

В чем заключается различие между разъемами типов dvi и d-sub

В первую очередь, необходимо отметить, что dvi был разработан несколько позднее d-sub, поэтому имеет свои преимущества, однако второй остается достаточно универсальным разъемом, поэтому обладает рядом преимуществ перед тем, который был изобретен позднее.

Если сравнивать эти типы разъемов, то можно заметить несколько существенных отличий их друг от друга:

  1. Разъем типа d-sub используется в настоящее время для гораздо большего количества приложений, чем его последователь, к которым следует отнести такие, как дисплеи VGA, а также последовательные порты или, например, параллельные порты, это касается портов принтера или сканера, некоторых игровых площадок для компьютерных мышей.
  2. При этом разъем типа dvi может принимать не только аналоговые, но и цифровые видеосигналы, что делает его более приспособленным к внешним изменениям, то есть более удобным для использования современной техники.
  3. Разъем типа dvi является специфичным для видеотехники, так что с ним будет гораздо легче управляться и нет необходимости искать какие-то другие разъемы, чтобы подключить все, что вам нужно.
  4. Разъем типа dvi по сравнению с разъемом d-sub является более новым и, как следствие, более функциональным.
  5. При этом разъем d-sub представляет собой стандартный разъем для компьютеров, а его последователь предназначен исключительно для видеомониторов.
  6. Разъем типа dvi имеется в трех вариантах, которые не сильно разнятся между собой, тогда как разъем типа d-sub может обладать самым разным количеством контактов и отличаться различными корпусами.

В конечном итоге, модифицированная версия обладает рядом преимуществ для тех пользователей, которые нацелены на прием и передачу видеосигнала, причем в довольно хорошем качестве, однако для прочих нужд все же более удобным и полезным оказался его предшественник, поскольку в настоящее время он не изменяет традициям и остается стандартным разъемом для компьютера. Кроме того, он может изменять свой размер и количество контактов в том случае, если устанавливается для ноутбука. Вариации данного разъема довольно широки, потому он признан универсальным.
