Скорость соединения wi-fi ieee 802.11g

Список каналов Wi-Fi

Типичные роутеры осуществляют прием 1-14 каналов. Количество зависит от модели роутера, частоты, страны. Канал представляет «подчастоту» основной частоты, на которой работает устройство. Своеобразный «воздушный коридор» от роутера к приемнику вай-фай.

Обратите внимание! Чем больше устройств находится на одном канале, тем больше будет помех и тем меньше пропускная способность

802.11b/g/n

Каналы 1-14 — это 14 каналов для стандарта 802.11b/g/n. Полосы радиочастот 2400-2483,5 МГц, мощность излучения передатчика не более 100 мВт. Малый радиус действия.

802.11y

Каналы 131-138 — это 14 каналов для стандарта 802.11y. Работает на частоте 3.65-3.70 МГц на расстоянии до 5000 м (открытое пространство). Дополнительный канал связи. В США каналы доступны на частотах 5;10;20 МГц.

Обратите внимание! Прежде чем принимать решение о смене канала, нужно проверить, какие каналы заняты, собрать статистику о мощности сигналов, используемых протоколах, и только потом переключить роутер в нужное положение. Собрать статистику поможет программа Acrylic Wi-Fi Home (бесплатное скачивание)

Тест скорости

Чтобы дать ответ на вопрос заголовка этой статьи, я провёл ряд испытаний на скорость, используя для этого несколько моделей беспроводных устройств в различных условиях и с разными расстояниями и количеством преград и в различных условиях существования помех от других сетей Wi-Fi и телефонов сотовой связи и сделал основные выводы:

В среднем реальная скорость передачи данных между устройством с возможностями беспроводной связи (ноутбук, планшет, смартфон и т. д) и устройств, подключенных к беспроводной сети (точка доступа или маршрутизатор) – около 22 Мбит/с. В одно время он достиг максимальной скорости в оптимальных условиях 24 Мбит/с, что очень далеко от теоретической скорости 54 Мбит/с.

Средняя скорость может быть значительно уменьшена, особенно, если уменьшается “охват”, то есть, уровень мощности сигнала WiFi, который получает устройство. Это происходит, когда мы переходим от точки доступа или маршрутизатора. В условиях низкого уровня мощности, кроме того, могут возникнуть проблемы с разрывами соединения.

Наличие возможных помех (в основном из-за других беспроводных сетей) не приводит к серьезным проблемам с WiFi, сеть хорошо переносит наличие помех.

(График, полученный с помощью программы inSSIDer)

График, полученный с помощью программы inSSIDer)

  • В типичной сети в жилых помещениях, где только одно устройство одновременно имеет доступ к сети с помощью Wi-Fi, может быть допустимым предположить реальную максимальную скорость 22 Мбит/с. Но в условиях, когда количество WiFi устройств увеличивается, эти 22 Мбит/с которые есть, распределяются между различными подключениями для передачи данных для каждого устройства. По этой причине максимальное количество WiFi устройств, которые может обслуживать одна точка доступа в беспроводной сети находится около 25.
  • Различия в скорости между различными устройствами, используемые в тестах не были значительными. Вы можете видеть изменения в чувствительности, это относится к возможности обнаружения и обработки сигналов Wi-Fi малой мощности. Устройство, с хорошей чувствительностью, может иметь больший радиус действия.

Протоколы Wi-Fi

Стандарты Wi-Fi – это то же самое, что и протоколы. Разницы между ними нет, просто так сложилось. Разработкой этих стандартов занимается IEEE (Institute of Electrical and Electronic Engineers). Самый низкий и базовый протокол имеет название IEEE 802.11. Он определяет набор технологий для наиболее низкой скорости работы в сети. Есть и ряд других стандартов, о которых будет идти речь дальше.

Стандарт 802.11b

IEEE 802.11b – младший набор протоколов, описывающий чуть большие скорости, чем IEEE 802.11, но обладающий большими технологическими ограничениями. После своего появления он активно продвигался Вайфай Альянсом и назывался «Wi-Fi». Ратификацию прошел в 1999 году. Работает на частоте 2.4 ГГц. Максимальные скорости составляют 1, 2, 5.5 и 11 Мбит/с.

Стандарт 802.11a

Еще более быстрый набор протоколов Wi-Fi a, описывающий существенные скорости передачи данных. Ратифицирован он был также в 1999 году, а работает на частоте 5 ГГц. Стоит сказать, что он не совместим с IEEE 802.11b. Скорость передачи может быть 6, 9, 12, 18, 36, 48 и 54 Мбит/с.

Стандарт 802.11g

Аналогичные скорости, что и в предыдущем случае, но помимо радиочастоты OFDM он также может использовать и DSSS. Правда скорость на последней не поднимается выше 11 Мбит/с. Ратификация прошла в 2003 году. Стандарт использует 2.4 ГГц частотные каналы.

Принцип работы

Стандарт 802.11n

Новейший набор протоколов. Wi-Fi n пользуется коммерческой и бытовой популярностью, поддерживаясь практически на всех современных роутерах, модемах и прочей цифровой технике. Он задействует сразу два частотных диапазона: 2.4 и 5 ГГц.  Плюсом его использования является полная совместимость с протоколами IEEE 802.11a, IEEE 802.11b и IEEE 802.11g. Скорость передачи зависит от выбора частоты. При использовании 2.4 ГГц максимальные показатели составляют 150 Мбит/с, а при 5 ГГц – 600 Мбит/с.

Важно! Кроме описанных выше стандартов есть и дополнительные протоколы, использующиеся в некоторых сервисных функциях. К ним относятся: 802.11d, 802.11e, 802.11f, 802.11h, 802.11i, 802.11k, 802.11m, 802.11p, 802.11r и некоторые другие

Wi-Fi 802.11ac

На момент написания статьи самый новый и самый быстрый протокол. Если предыдущие виды Wi-Fi работали в основном в частоте 2,4 ГГц, имеющей ряд ограничений, то здесь используются строго 5 ГГц. Это практически вдвое снизило ширину покрытия. Впрочем, производители маршрутизаторов решают данную проблему установкой направленных антенн. Каждая из них отправляет сигнал в свою сторону. Однако некоторым людям это всё же покажется неудобным по следующим причинам:

  • Роутеры получаются громоздкими, так как в их составе присутствуют четыре или даже большее число антенн;
  • Желательно устанавливать маршрутизатор где-то посредине между всеми обслуживаемыми помещениями;
  • Роутеры с поддержкой Wi-Fi 802.11ac потребляют больше электричества, нежели старые и бюджетные модели.

Главное достоинство нового стандарта заключается в десятикратном росте скорости и расширенной поддержке технологии MIMO. Отныне объединяться могут до восьми каналов! В результате теоретический поток данных составляет 6,93 Гбит/с. На практике скорости гораздо ниже, но даже их вполне хватает для того, чтобы посмотреть на устройстве какой-нибудь 4K-фильм онлайн.

Некоторым людям возможности нового стандарта кажутся излишними. Поэтому многие производители не внедряют его поддержку в бюджетные смартфоны. Не всегда протокол поддерживается и даже достаточно дорогими девайсами. Например, его поддержки лишён , который даже после снижения ценника невозможно отнести к бюджетному сегменту. Узнать о том, какие стандарты Wi-Fi поддерживает ваш смартфон или планшет, достаточно просто. Для этого посмотрите его полные технические характеристики в интернете, либо запустите .

Протокол беспроводной связи Wi-Fi (Wireless Fidelity – беспроводная точность) был разработан еще в 1996 году. Изначально он предназначался для построения локальных сетей, но наибольшую популярность приобрел, как эффективный метод соединения с интернетом смартфонов и других портативных устройств.

За 20 лет одноименный альянс разработал несколько поколений соединения, внедряя с каждым годом более скоростные и функциональные его обновления. Они описываются стандартами 802.11, издаваемыми IEEE (Институт инженеров электротехники и электроники). В группу входит несколько версий протокола, отличающихся скоростью передачи данных и поддержкой дополнительных функций.

Самый первый стандарт Wi-Fi не имел буквенного обозначения. Поддерживающие его устройства обмениваются данными на частоте 2,4 ГГц. Скорость передачи информации составляла всего 1 Мбит/с. Также существовали девайсы с поддержкой скорости до 2 Мбит/с. Он активно использовался всего 3 года, после чего был усовершенствован. Каждый последующий стандарт Wi-Fi обозначается буквой после общего номера (802.11a/b/g/n и т.д.).

Одно из первых обновлений стандарта Wi-Fi, вышедшее в 1999 году. Благодаря удвоению частоты (до 5 ГГц) инженерам удалось добиться теоретических скоростей до 54 Мбит/с. Широкого распространения он не получил, так как сам по себе несовместим с другими версиями. Устройства, поддерживающие его, для работы в сетях на 2,4 ГГц должны иметь двойной приемопередатчик. Смартфоны с Wi-Fi 802.11a распространены слабо.

Какой стандарт Wi-Fi для смартфона лучше

Все современные смартфоны оборудованы модулем Wi-Fi, рассчитанным на работу с несколькими версиями 802.11. Как правило, поддерживаются все взаимно совместимые стандарты: b, g и n. Однако работа с последним нередко может быть реализована только на частоте 2,4 ГГц. Устройства, которые способны работать в сетях 802.11n 5 ГГц, также отличаются поддержкой 802.11a, как обратно совместимого.

Рост частоты способствует увеличению скорости обмена данными. Но, вместе с тем, уменьшается длина волны, ей сложнее проходить сквозь препятствия. Из-за этого теоретическая дальность связи 2,4 ГГц будет выше, чем у 5 ГГц. Однако на практике ситуация обстоит немного иначе.

Частота 2,4 ГГц оказалась свободной, поэтому бытовая электроника использует именно ее. Помимо Wi-Fi, в этом диапазоне работают Bluetooth-устройства, приемопередатчики беспроводных клавиатур и мышек, в нем же излучают магнетроны СВЧ-печей. Поэтому в местах, где функционирует несколько сетей Wi-Fi, количество помех нивелирует преимущество в дальности. Сигнал будет ловиться и за сотню метров, но скорость окажется минимальной, а потери пакетов данных – большими.

Диапазон 5 ГГц более широк (от 5170 до 5905 МГц), меньше загружен. Поэтому волны хуже преодолевают препятствия (стена, мебель, тело человека), зато в условиях прямой видимости обеспечивают более устойчивую связь. Неспособность эффективно преодолевать стены оборачивается преимуществом: вы не сможете поймать соседский Wi-Fi, зато и вашему роутеру или смартфону он мешать не будет.

Исходя из этого, смартфоны с поддержкой IEEE 802.11ac в диапазоне 5 ГГц предпочтительнее для смартфонов. Они обеспечивают высокую скорость передачи, качества сигнала достаточно для покрытия квартиры, а сеть меньше подвержена влиянию помех. Учитывая, что все смартфоны с поддержкой 802.11ac работают и с более ранними версиями стандарта, то в случае помех устройство автоматически будет подключаться к любой точке доступа.  Предлагаем почитать нашу статью о моделях смартфонов, работающих по стандарту IEEE 802.11ac.

Однако, следует помнить, что для достижения максимальной скорости – необходим и роутер, работающий с таким же стандартом. В остальных случаях получить больше 150 Мбит/с все равно не выйдет.

Многое зависит от роутера и его типа антенны. Антенны адаптивного типа  разработаны так, что они определяют местонахождение смартфона и подают на него направленный сигнал, достающий дальше, чем у других типов антенн.

Стандарт Wi-Fi IEEE 802.11ac

В 2014 году был утвержден новый стандарт Wi-Fi IEEE 802.11ac. Он стал логичным продолжением 802.11n, предоставляющим десятикратный рост скорости. Благодаря возможности объединения до 8 каналов (по 20 МГц каждый) одновременно – теоретический потолок увеличился до 6,93 Гбит/с. что в 24 раза быстрее, чем 802.11n.

От частоты 2,4 ГГц было решено отказаться, в силу загруженности диапазона и невозможности объединения более 2 каналов. Стандарт Wi-Fi IEEE 802.11ac работает в диапазоне 5 ГГц и обратно совместим с устройствами 802.11n (с частотой 2,4 ГГц), но работа с более ранними версиями не гарантируется. Сегодня еще не все смартфоны поддерживают его (к примеру, поддержки нет у многих бюджетников на MediaTek).

IEEE 802.11г

Ни в одном беспроводном стандарте толком не описаны правила роуминга, то есть перехода клиента от одной зоны к другой. Это намереваются сделать в стандарте IEEE 802.11г.

Стандарт IEEE 802.11ac

Он обещает гигабитные беспроводные скорости для потребителей.

Первоначальный проект технической спецификации 802.11ac
был подтвержден рабочей группой (TGac) в прошлом году, в то время как ратификация Wi-Fi Alliance
ожидается в конце этого года. Несмотря на то, что стандарт 802.11ac
пока в стадии проекта и еще должен быть ратифицирован Wi-Fi Alliance и IEEE
, мы уже начинаем видеть продукты гигабитного Wi-Fi, доступные на рынке.

Характеристики стандарта нового поколения Wi-Fi 802.11ac:

WLAN 802.11ac
использует целый ряд новых методов для достижения огромного прироста производительности к теоретически поддерживает гигабитный потенциал и обеспечение высоких пропускных способностей, таких как:

  • 6GHz
    полоса

  • Высокая плотность модуляции до 256 QAM.

  • Более широкие полосы пропускания — 80MHz для двух каналов или 160MHz для одного канала.

  • До восьми Multiple Input Multiple Output пространственных потоков.

Многопользовательские MIMO низкого энергопотребления 802.11ac ставят новые проблемы для разработки инженеров, работающих со стандартом. Далее мы обсудим эти проблемы и доступные решения, которые помогут разработке новых продуктов, основанных на этом стандарте.

Более широкая полоса пропускания:

802.11ac имеет более широкую полосу пропускания 80 MHz или даже 160 MHz по сравнению с предыдущим до 40 MHz в стандарте 802.11n. Более широкая полоса пропускания приводит к улучшению максимальной пропускной способности для цифровых систем связи.

Среди наиболее сложных задач проектирования и производства — генерация и анализ сигналов широкой полосы пропускания для 802.11ac. Потребуется тестирование оборудования, способного обрабатывать 80 или 160 MHz для проверки передатчиков, приемников и компонентов.

Для генерации 80 MHz сигналов, многие генераторы RF сигналов не имеют достаточно высокой частоты дискретизации для поддержки типичного минимума 2X соотношения пере дискретизации, которые дадут в результате необходимые образы сигналов. Используя правильные фильтрации и пере дискретизации сигнала из Waveform файла, возможно генерировать 80 MHz сигналы с хорошими спектральными характеристиками и EVM.

Для генерации сигналов 160 MHz
, в широком диапазоне генератор волновых сигналов произвольной формы (AWG), такие как Agilent 81180A, 8190A могут быть использованы для создания аналоговых I/Q сигналов. Эти сигналы могут быть применены к внешнему I/Q. Как входы векторного генератора сигналов для преобразования частоты RF. Кроме того, можно создать 160 MHz сигналы с использованием 80 +80 MHz режима поддерживающего стандарт для создания двух сегментов 80 MHz в отдельных MCG или ESG генераторах сигнала, объединив затем радиосигналы.

MIMO:
MIMO
является использованием нескольких антенн для повышения производительности системы связи. Вы могли видеть некоторые Wi-Fi точки доступа, имеющие более одной антенны, торчащие из них, — эти маршрутизаторы используют технологию MIMO.

Проверкой MIMO конструкций является изменение. Многоканальный генерации и анализ сигналов могут быть использованы для представления о производительности устройств MIMO и оказания помощи в устранении неполадок и проверки проектов.

Усилитель Линейности:

Усилитель Линейности является характеристикой и усилителем с помощью которого выходной сигнал усилителя остается верным входному сигналу по мере возрастания. Реально усилители линейности линейны только до предела, после которого выход насыщается.

Есть много методов для улучшения линейности усилителя. Цифровой предыскажения является одним из таких технику. Автоматизация проектирования программного обеспечения, как SystemVue обеспечивает приложение, которое упрощает и автоматизирует цифрового дизайна предыскажений для усилителей мощности.

Совместимость с предыдущими версиями

Хотя стандарт 802.11n используется уже в течение многих лет, до сих пор также работают многие маршрутизаторы и беспроводные устройства более старых протоколов 802.11b и 802.11g. Также и при переходе к 802.11ac, будут поддерживаться старые Wi-Fi стандарты и обеспечиваться обратная совместимость.

Пока это все. Если у Вас еще есть вопросы, можете смело написать мне в,

b/g/n/ac в настройках роутера. Какой режим выбрать и как поменять?

Как правило, по умолчанию стоит автоматический режим. 802.11b/g/n mixed, или 802.11n/ac mixed (смешанный). Это сделано для обеспечения максимальной совместимости. Чтобы к маршрутизатору можно было подключить как очень старое, так и новое устройство.

Я не тестировал, но не раз слышал и читал, что установка режима 802.11n (Only n) для диапазона 2.4 ГГц, разумеется, позволяет прилично увеличить скорость Wi-Fi. И скорее всего так и есть. Поэтому, если у вас нет старых устройств, у которых нет поддержки 802.11n, то рекомендую поставить именно этот стандарт работы беспроводной сети. Если есть такая возможность в настройках вашего маршрутизатора.

А для диапазона 5 ГГц я все таки оставил бы смешанный режим n/ac.

Вы всегда можете протестировать. Замеряем скорость интернета на устройствах в смешанном режиме, затем выставляем «Только 802.11ac», или «Только 802.11n» и снова замеряем скорость. Всегда сохраняйте настройки и перезагружайте маршрутизатор. Ну и не забывайте, какие настройки вы меняли. Чтобы в случае проблемы с подключением устройств можно было вернуть все обратно.

Смена режима Wi-Fi (mode) на роутере TP-Link

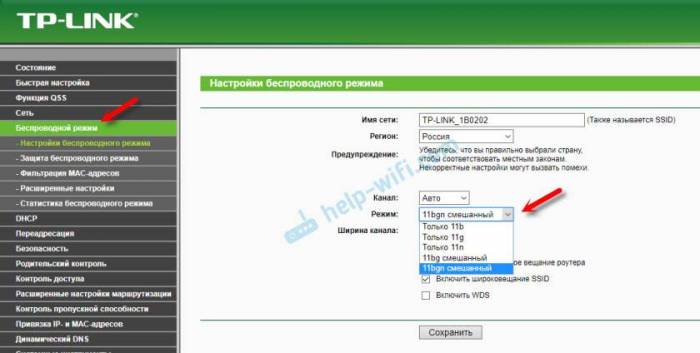

В настройках маршрутизатора TP-Link перейдите в раздел «Беспроводной режим» (Wireless) – «Настройки беспроводного режима».

Пункт пеню: «Режим», или «Mode» в зависимости от языка панели управления.

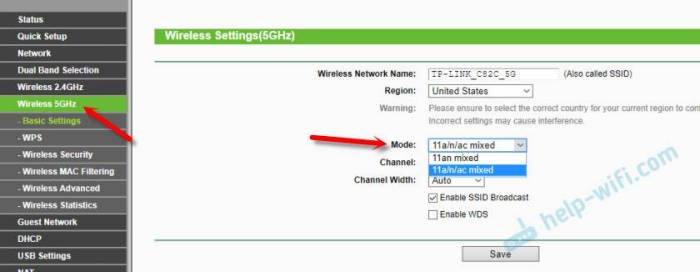

Если у вас двухдиапазонный маршрутизатор TP-Link, то для смены режима работы диапазона 5 GHz перейдите в соответствующий раздел.

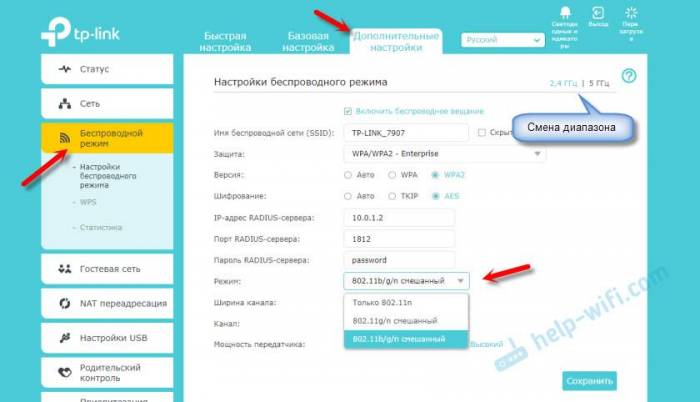

И новая панель управления:

Я уже давно заметил, что на TP-Link в зависимости от модели и прошивки могут быт разные настройки режима беспроводной сети. Иногда, например, нет варианта «11n only». А есть только «11bg mixed», или «11bgn mixed». Что не очень удобно, так как нет возможности выставить работу в определенном режиме для увеличения скорости.

Режим беспроводной сети на роутере ASUS

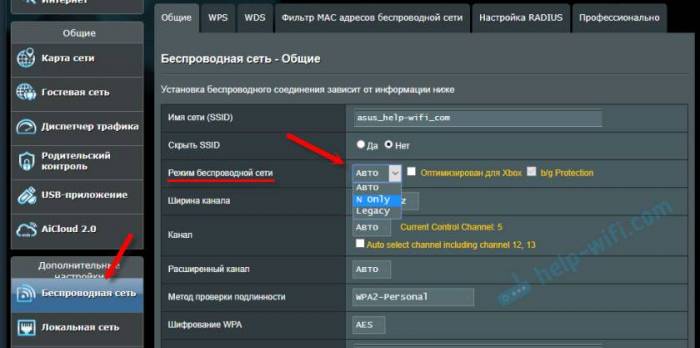

Зайти в настройки роутера ASUS можно по адресу 192.168.1.1. Дальше открываем раздел «Беспроводная сеть». На этой странице находится нужная нам настройка.

На моем ASUS RT-N18U есть три варианта:

  1. «Авто» – это b/g/n. Максимальная совместимость.
  2. «N Onle» – работа только в режиме n, максимальная производительность. Без поддержки устаревших устройств.
  3. «Legacy» – это когда устройства могут подключаться по b/g/n, но скорость стандартf 802.11n будет ограничена в 54 Мбит/с. Не советую ставить этот вариант.

Точно так же меняем настройки для другого диапазона. Выбрав в меню «Частотный диапазон» — «5GHz». Но там я советую оставить «Авто».

Смена стандарта Wi-Fi сети на ZyXEL Keenetic

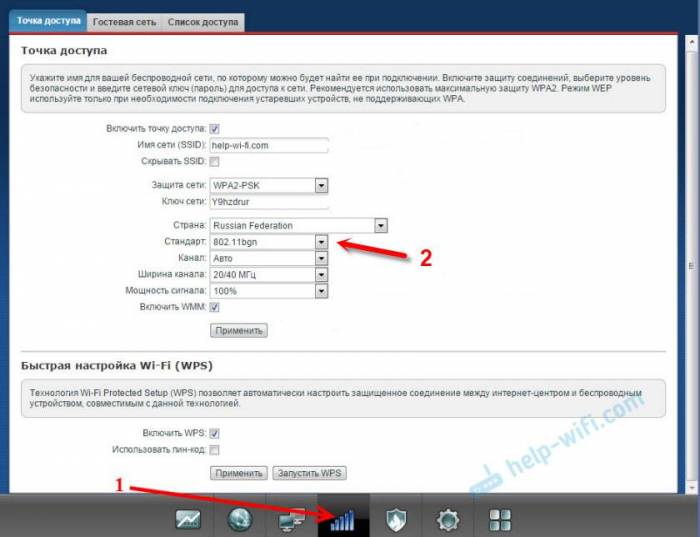

Откройте настройки роутера ZyXEL и снизу перейдите в раздел «Wi-Fi сеть». Там увидите выпадающее меню «Стандарт».

Не забудьте нажать на кнопку «Применить» после смены параметров и выполнить перезагрузку устройства.

Беспроводной режим на D-link

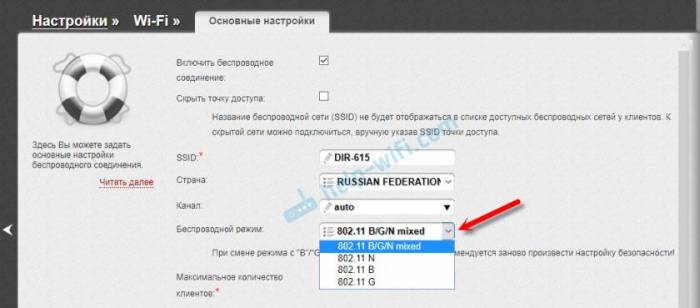

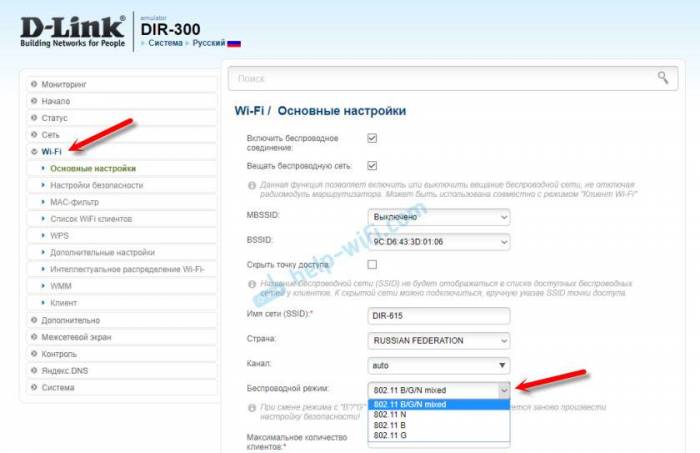

Открываем панель управления маршрутизатора D-link по адресу 192.168.1.1 (подробнее в этой статье), или смотрите как зайти в настройки роутера D-Link.

Так как у них есть много версий веб-интерфейса, то рассмотрим несколько из них. Если в вашем случае светлый веб-интерфейс как на скриншоте ниже, то откройте раздел «Wi-Fi». Там будет пункт «Беспроводной режим» с четырьмя вариантами: 802.11 B/G/N mixed, и отдельно N/B/G.

Или так:

Или даже так:

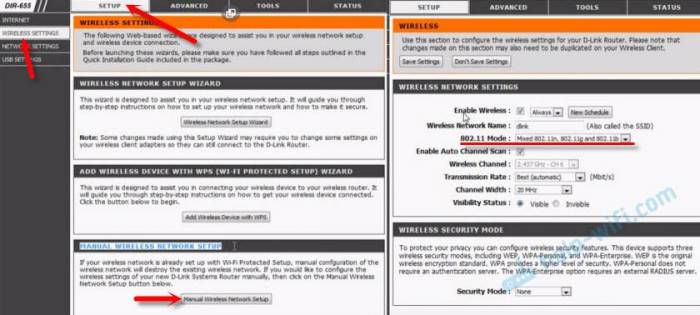

Настройка «802.11 Mode».

Диапазон радиочастот на роутере Netis

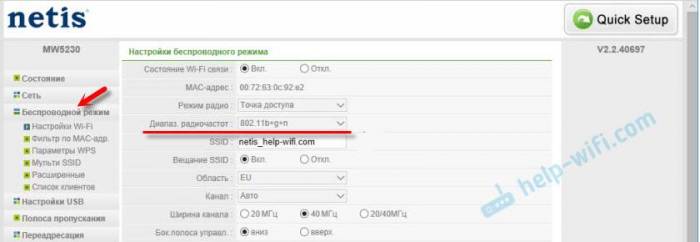

Откройте страницу с настройками в браузере по адресу http://netis.cc. Затем перейдите в раздел «Беспроводной режим».

Там будет меню «Диапаз. радиочастот». В нем можно сменить стандарт Wi-Fi сети. По умолчанию установлено «802.11 b+g+n».

Ничего сложного. Только настройки не забудьте сохранить.

Настройка сетевого режима Wi-Fi на роутере Tenda

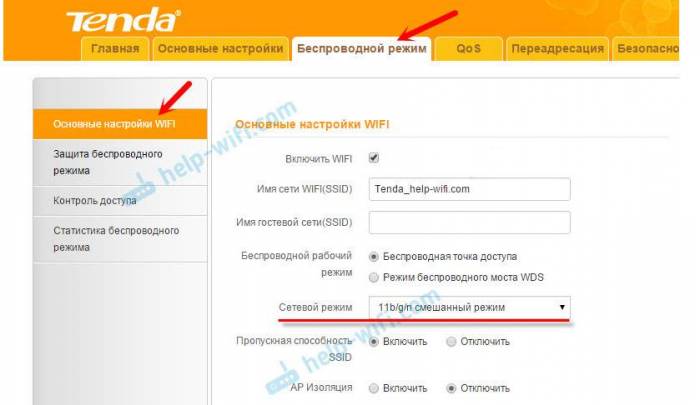

Настройки находятся в разделе «Беспроводной режим» – «Основные настройки WIFI».

Пункт «Сетевой режим».

Можно поставить как смешанный режим (11b/g/n), так и отдельно. Например, только 11n.

Если у вас другой маршрутизатор, или настройки

Дать конкретные инструкции для всех устройств и версий программного обеспечения просто невозможно. Поэтому, если вам нужно сменить стандарт беспроводной сети, и вы не нашли своего устройства выше в статье, то смотрите настройки в разделе с названием «Беспроводная сеть», «WiFi», «Wireless».

105

Сергей

Настройка Wi-Fi сетей, Полезное и интересное

Что такое Wi-Fi стандарт

Wi-Fi – это стандарт беспроводной связи, который появился в 1998 году, но начал развиваться еще в 1985, когда в США приняли решение об открытии нескольких полос беспроводной сети. На тот момент она использовалась для работы микроволновых печей и других приборов.

Фирменный логотип

Практика показывает, что многие люди даже не знают, что такое стандарты, вай-фай беспроводная сеть и так далее. Для многих это все одно – «Интернет». Это немного не правильно. «Wi-Fi» – это не глобальная сеть, а товарный знак. Если человек покупает оборудование (роутер, точку доступа, модем и так далее) с наклейкой Wi-Fi, то он получает сертифицированный продукт, который будет функционировать и обмениваться данными с другими такими же беспроводными девайсами.

Сам по себе термин был введен специальным Альянсом, который его разработал. Изначально он назывался ««IEEE 802.11b-compatible», но от такого названия быстро отказались в связи с его длиной. Было принято сократить его и видоизменить. «Wi-Fi» ничего не обозначает. Просто он был созвучен с Hi-Fi и это плюсом при рекламе стандарта. Уже потом он начал расшифровываться как Wireless Fidelity.

Логотип компании-разработчика стандарта

Скорее всего такие заблуждения людей связаны с неправильной рекламой технологий. За время существования было несколько крупных кампаний, но люди запомнили продукт не по его качествам, а по характеристикам ассоциированных с ним приборов и сетей.

Важно! Яркий пример – компания Xerox. Люди так привыкли к ее копировальным устройствам и принтерам, что теперь любой подобный аппарат все называют «ксероксом», а копию – «ксерокопией»

Как настроить режим b/g/n Wi-Fi роутера

Чтобы выбрать нужные параметры режима Wi-Fi, нужно зайти в настройки маршрутизатора. Для этого потребуется перейти по адресу IP, который указан на оборотной стороне устройства (пример TP-Link панель управления TL-MR3220).

Задача — установить комбинированный режим. Такой вариант настройки устройства сможет самостоятельно выбирать нужный режим.

Когда проводят настройку, маршрутизатор подключают к ноутбуку. Для этого в комплекте с роутером предусмотрен сетевой кабель. По завершению работы в настройках кабель отключают.

Обратите внимание! Рекомендуется зафиксировать параметры настроек, которые будут изменены. Это поможет при необходимости вернуть данные в исходное состояние

Алгоритм изменения параметров в настройках:

  1. Слева, как показано на рисунке ниже, расположена вкладка Wireless, следует перейти на страницу Wireless Settings.
  2. Третий по списку пункт — Mode. Рядом есть выпадающий список, где есть возможность подобрать нужный режим. Установить стандарт — 11bgn mixed.
  3. Сохранить изменения. Опция Save.
  4. Перезагрузить устройство.

Для ранних моделей компьютеров и ноутбуков, когда такая настройка не дает результата, следует установить 11bg mixed или 11g only.

В панели управления других моделей роутеров алгоритм работы такой же. При этом могут отличаться названия опций.

Так, в меню устройства ASUS в общих параметрах справа нужно найти раздел «Беспроводная сеть» и слева в пункте «Режим беспроводной сети» выбрать нужную опцию.

Меню настройки роутера Zyxel предложит свою визуализацию меню. Здесь следует на верхней панели перейти в раздел «Точка доступа», далее подобрать режим из выпадающего списка в пункте «Стандарт». Для сохранения данных использовать кнопку «Применить».

Обратите внимание! Принцип настройки параметров режима у всех маршрутизаторов одинаковый. Различие в подаче интерфейса меню

Изменить стандарт нужно в разделе с названиями: Wireless, «Беспроводная сеть», Wi-Fi.

Варианты настройки n only или legacy Wi-Fi — что это и для чего используется? Для работы модулей вай-фай, встроенных в современную технику, подойдут три режима:

  1. Legacy — n only или наследуемый. Обеспечивает поддержку стандартных режимов 802.11b/g.
  2. Mixed — смешанный. Используется стандартами 802.11b/g, 802.11n.
  3. 802.11n — «чистый» режим. Когда дальность передачи информации требует высокой скорости, этот режим справляется с задачей.

Обратите внимание! При работе в диапазоне 5 ГГц рекомендуется выбрать смешанный режим «n/ac» или «Авто». Варианты беспроводного режима для Wi-Fi представлены в меню, какой из них выбрать, поможет определить тестирование работы устройства

Варианты беспроводного режима для Wi-Fi представлены в меню, какой из них выбрать, поможет определить тестирование работы устройства.

Oсновные особенности WLAN Plus

WLAN Plus представляет собой законченное архитектурное решение из двух микросхем — микросхемы обеспечения доступа к физическому уровню PHY с поддержкой технологии MIMO (MtW8150) и микросхемы MAC-уровня MtW8170. Перечислим основные особенности чипсета WLAN Plus:

  1. Поддержка технологии MIMO 2×2 или 2×3, для обеспечения высокой производительности и качества обслуживания.
  2. Рабочий диапазон частот микросхемы PHY 4,9…5,6 ГГц при скорости передачи данных до 243 Мбит/с.
  3. Возможность увеличение диапазона рабочих частот.
  4. Совместимость со стандартом 802.11a и поддержка 802.11b/g.
  5. Соддержка дополнительных схем обеспечения безопасности (WPA2, 802.11i).
  6. Поддержка (WMM) (Wireless Multi-Media) 802.11e.
  7. Встроенная поддержка PCI, Ethernet, и других интерфейсов.

Радиотрансивер MtW8150, структурная схема которого приведена на рис. 4, представляет собой автономную RFIC микросхему с поддержкой MIMO. Это основной элемент в решении WLAN Plus компании Metalink. Отметим, что микросхема имеет встроенный локальный генератор (LО — Local Oscillator, гетеродин), который обслуживает не только микросхему MtW8150, но и доступен для тактирования других элементов схемы. MtW8150 использует прямое преобразование частоты и нуждается во внешнем SAW-фильтре, настроенном на основную полосу частот. Радиочастотный RSSI-детектор позволяет осуществить точный автоматический контроль (AGC) устройства, так же как и достичь лучшего в этом классе устройств устранение интерференции. Для изготовления микросхемы MtW8150 используется техпроцесс на подложке из SiGe. Микросхема помещена в пластмассовый корпус TAPP (Thin Array Plastic Package) размерами всего 11Ч11 мм. Номинальное рабочее напряжение равно 3,0 В, что позволяет без проблем использовать микросхему в портативных устройствах с автономным питанием. Микросхема MtW8150 использует два полных канала RF, предназначенные для того, чтобы обеспечить соответ ствие технологии MIMO стандарта IEEE 802.11n. Кроме того, отметим, что микросхема MtW8150 реализует два приемопередатчика в составе: AGC и RSSI.

Рис. 4. Функциональная схема MtW8150

Wi-Fi

Стандарт беспроводной передачи данных Wi-Fi был создан специально для объединения нескольких компьютеров в единую локальную сеть. Обычные проводные сети требуют прокладки множества кабелей через стены, потолки и перегородки внутри помещений. Также имеются определенные ограничения на расположение устройств в пространстве. Беспроводные сети Wi-Fi лишены этих недостатков: можно добавлять компьютеры и прочие беспроводные устройства с минимальными физическими, временными и материальными затратами. Для передачи информации беспроводные устройства Wi-Fi используют радиоволны из спектра частот, определенных стандартом IEEE 802.11. Существует четыре разновидности стандарта Wi-Fi (табл. 4). 802.11n поддерживает работу сразу в двух частотных диапазонах одновременно на четыре антенны. Суммарная скорость передачи данных при этом достигается 150–600 Мбит/с.

Таблица 4. Разновидности стандарта Wi-Fi
Стандарт 802.11b 802.11g 802.11a 802.11n
Количество используемых неперекрывающихся радиоканалов 3 3 3 11
Частотный диапазон, ГГц 2,4 2,4 5 2,4/5
Максимальная скорость передачи данных в радиоканале, Мбит/с 11 54 54 150–600

Плюсы и минусы

Сформулируем некоторые ключевые особенности стандарта Wi-Fi. К его достоинствам относятся:

  • высокая скорость передачи данных;
  • компактность;
  • большое разнообразие модулей под разные задачи;
  • высокий уровень стандартизации и совместимость между устройствами Wi-Fi разных производителей;
  • защита передаваемых данных.

Основные недостатки таковы:

  • большое энергопотребление и невозможность работы в течение длительного времени от автономных источников питания;
  • относительно высокая стоимость (по сравнению с Bluetooth и ZigBee).

Области применения

Характерные особенности стандарта Wi-Fi диктуют основные области его применения. Это:

  • Автомобильная электроника. Модули Wi-Fi могут применяться в системах мониторинга автотранспорта и в бортовых автомобильных системах, поскольку тут практически отсутствуют ограничения по потреблению энергии.
  • Системы удаленного управления и телеметрии. Модули Wi-Fi могут применяться наряду с модулями технологий Bluetooth, ZigBee, Short Range RF 434/868 МГц. Главные преимущества — высокая скорость передачи данных и высокий уровень стандартизации.
  • Компьютерная и офисная техника. Построение компьютерных сетей для обмена большими потоками данных с высоким уровнем безопасности.

Все перечисленные применения в одинаковой мере актуальны для России и других стран с достаточным уровнем технического оснащения.

Устройства Wi-Fi

Одним из наиболее популярных в России производителей модулей Wi-Fi является тайваньская компания WIZnet. В линейке ее продукции присутствует четыре их основных разновидности (табл. 5). Модуль WIZ610wi  был одной из первых разработок компании. В нем имеется богатый функционал, предоставляемый встроенным стеком Wi-Fi высокого уровня с поддержкой командного интерфейса. Но модуль имел некоторые технические проблемы: очень высокое энергопотребление, сильный нагрев во время работы и большое время загрузки после включения питания. Большинство этих проблем было устранено в модуле WIZ620wi , который, по сути, представляет собой улучшенную и усовершенствованную версию модуля WIZ610wi. Кроме того, WIZ620wi стал поддерживать Wi-Fi 802.11n (2,4 ГГц), на что не был способен его предшественник.

Таблица 5. Модули компании WIZnet
Модуль Описание Режимы Фото
Wiz610wi IEEE 802.11b/g 20 дБм; штырьковый разъем. Serial–Wi-Fi; точка доступа; узел беспроводной сети; шлюз.
Wiz620wi Доработанный и улучшенный аналог WIZ610wi. Не pin-to-pin. Serial–Wi-Fi; точка доступа; узел беспроводной сети; шлюз.
WizFi210 IEEE 802.11b/g
8 дБм; под пайку.
Только Serial–Wi-Fi.
WizFi220 Pin-to-pin аналог WizFi210, но с увеличенной мощностью (до 17 дБм). Только Serial–Wi-Fi.

Модуль WizFi210  — самый новый и самый перспективный в линейке. Функционал его ограничен только поддержкой режима работы Serial–Wi-Fi, благодаря чему удалось значительно снизить энергопотребление устройства. Добавлены режимы пониженного энергопотребления (в режиме Standby всего 5 мкА). По этим показателям модуль приближается к некоторым разновидностям модулей Bluetooth и даже ZigBee. Это еще один пример попытки нескольких беспроводных стандартов Short Range RF вступить в конкуренцию.

Модуль WizFi220 — полный аналог модуля WizFi210, но с увеличенной выходной мощностью. Дальность связи может достигать нескольких сотен метров, что позволит ему в ряде случаев конкурировать с модулями, поддерживающими радиосвязь в частотных диапазонах 434/868 МГц и с Bluetooth-модулем WT41 компании Bluegiga (табл. 3).

Какой выбрать режим работы WiFi a, b, g или n для 2.4 ГГц?

При настройке wifi сети роутера в диапазоне частот 2.4 ГГц мы имеем возможность выбора между режимами b, g и n. Это необходимо для установки максимально возможной скорости интернет соединения. Однако, если выбрать самый современный «n», то можем получить такую ситуацию, при которой какое-нибудь старое устройство не сможет подключиться к wifi сети.

Поэтому в настройках роутера помимо отдельных чаще всего мы имеем в меню режима такой пункт, как «смешанный (b,g,n)» или «mixed» в английской версии панели администратора. Он позволяет предоставить маршрутизатору выбор, какой из предложенных лучше всего подходит для того или иного устройства — ноутбука, смартфона, планшета, ТВ и т.д. Тем самым обеспечивается максимальная совместимость стандартов wifi для работы любого девайса.

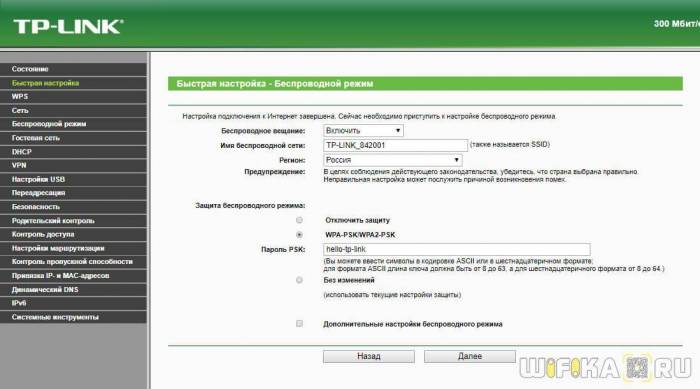

Какой выбрать режим wifi в настройках роутера? Александр специалист по беспроводным сетям При настройке роутера рекомендуется выбирать именно смешанный режим для максимальной совместимости при поддержке самой высокой скорости

При этом скорость беспроводного сигнала и интернета, с которой будет работать устройство, определяется не параметрами, указанными в панели маршрутизатора, а техническими возможностями отдельной конкретной модели. Например, однодиапазонный (2.4 GHz) роутер с 1 антенной сможет предоставить максимально 150 МБит/c, с двумя — 300 и так далее до 600.

Возможно, вам также будет интересно

Введение Wi-Fi 6 (802.11ax), основанный на стандарте 802.11ac, позволяет повысить скорость передачи данных и пропускную способность не только новых, но и уже существующих сетей при работе с приложениями нового поколения за счет увеличения эффективности, гибкости и обеспечения масштабируемости.   Ограничения Wi-Fi Наиболее важными показателями работы Wi-Fi являются: полоса пропускания (BW), количество битов данных на поднесущей

Передача данных с помощью GSM / GPRS терминалов и беспроводных модулей производства фирмы Enfora

Введение Американская фирма Enfora специализируется на разработке и изготовлении модулей, модемов и готовых изделий для систем беспроводной связи. Фирма Enfora известна российским разработчикам по ряду публикаций . Продукты Enfora выпускаются как в виде модулей GSM0107/0108, так и в виде терминалов GSM1209/ 1218. Подробные технические сведения о GSM/GPRS-продукции Enfora представлены в документах , которые свободно доступны

В настоящей статье представлена краткая информация о мобильном бортовом радиотехническом комплексе (БРТК) «Кама», являющемся составной частью одноименного программно-технического комплекса (ПТК), предназначенного для автоматизированного управления работой горнотранспортного оборудования (железнодорожных локомотивосоставов, карьерных самосвалов, экскаваторов, бульдозеров и буровых станков), применяемого на открытых разрезах в горнодобывающей промышленности. БРТК представляет собой навигационно-связное устройство, оснащенное навигационным приемником ГЛОНАСС/GPS, средствами связи, работающими в диапазонах ультракоротких волн (УКВ) и сверхвысоких частот (СВЧ), и приборами отображения информации, которое реализовано на основе программируемого контроллера, функционирующего под управлением ОС FreeBSD Рассмотренная в статье информация может оказаться полезной при выполнении проектов, связанных с автоматизацией технологических процессов в горнодобывающей промышленности в части организации оперативно-диспетчерского управления горнотранспортным оборудованием различного назначения.

Рейтинг автора
5
Материал подготовил
Максим Иванов
Наш эксперт
Написано статей
129
Ссылка на основную публикацию
Похожие публикации
