Всё про матрицы монитора: tn, ips, pls, va, mva, oled

Замена матрицы

Замена матрицы на телевизоре Sony от процедуры замены экрана (матрицы) в телевизоре LG отличается незначительно. Главным образом, отличие кроется в конструкции телевизора, что сказывается на порядке его разборки. Крепления могут быть реализованы стандартным способом – на винтах, или менее удобным – на защелках, которые сложнее обнаружить и легко сломать. Разборка агрегата может быть доступна с фронтальной или с тыльной стороны.

Доступ с фронтальной стороны

При фронтальном доступе к разборке аппарата следует приступать с отжатия защелок, которые держат облицовку панели.

После того, как защелки отсоединены, вы увидите матрицу ЖК телевизора, прикрученную к корпусу телика с помощью винтов, которые необходимо выкрутить

Следует обратить внимание на то, что некоторые винты могут быть дублированы защелкой. После этого выкрутите весь крепеж на задней стенке аппарата, закрывающей всю электронную начинку устройства

Доступ с тыльной стороны

Для замены матрицы в телевизоре LG, Самсунг или любом другом, в том числе и на плазменном, потребуется выкрутить весь крепеж, удерживающий заднюю панель агрегата, и снять подставку, если это настольная модель аппарата. Поскольку в разных местах на задней крышке могут быть вкручены винты разной длины, нужно запомнить их месторасположение.

Бывают конструкции телеприемников, в которых на задней стенке предусмотрен специальный люк (например, на телевизоре LG) для сервисного обслуживания в период гарантийного срока. Снимая крышку, требуется быть осторожным, чтобы не повредить идущие к нему шлейфы. Также отключите все модули, которые могут находиться на крышке, от платы. Замена экрана проводится подобным образом и у плазменного телевизора.

Далее, выполните следующие шаги.

Когда крышка будет снята, вы увидите перед собой металлический корпус матрицы ЖК телевизора, на котором закреплены все электронные платы аппарата и шлейфы, подсоединенные к ним

От вас потребуется аккуратность в отсоединении шлейфов (их нельзя расшатывать в разные стороны, а нужно тянуть, осторожно, по прямой). Отсоедините их от всех плат и модулей агрегата

Чтобы не запутаться, как их подключать обратно, можно перед демонтажем матрицы телевизора LG, сфотографировать их расположение.
Также отключите все шлейфы по периметру аппарата. В некоторых моделях они могут быть спрятаны под обрамляющей ЖК панель рамкой
Внимание: попадаются шлейфы, которые можно вытянуть, лишь приподняв прижимающую их планку.
Далее, нужно взять новую распакованную матрицу, и положить ее рядом (подстелив что-то мягкое) с неисправной. Это делается для более удобного переноса деталей.
Следующим шагом будет поочередный перенос всех плат и модулей с одного корпуса на другой
Как только плата перенесена, сразу подключайте все шлейфы к ней, идущие от экрана.
Когда все модули будут подсоединены, можно установить крышку и обрамляющую рамку (если она есть) на место, закрыть заднюю панель, чем и закончить сборку ЖК телеприемника, после чего проверить работоспособность аппарата.

Чтобы телик начал правильно работать, потребуется провести согласование новой матрицы со всеми модулями. Для этого нужно включить аппарат, войти в сервисное меню, и произвести настройку. Как это делается, указано в инструкции к агрегату.

Яблоневая медяница (лат. Psylla mali)

Каталог вредителей: яблоневая медяница. Описание вредителя с фото. Сроки размножения и способы распространения. Методы борьбы и профилактики.

Обман зрения: 25 фотографий, которые сбивают с толку из-за перспективы и ракурса

Обработка по ходу съемки

Сравнение матриц IPS и PLS

Если вывести идентичное изображение на двух разных экранах IPS и PLS, то сразу же можно увидеть пусть и небольшие, но все-таки имеющиеся отличия. Матрица PLS выигрывает не только за счет повышенной яркости, но и более сочных цветов. Изображение на таком экране очень насыщенное и красивое. У PLS-экранов почти полностью отсутствует вредное мерцание, утомляющее глаза. Более того, такая матрица оказывает меньшее влияние на зрение пользователя. Об этом свидетельствуют тесты и анализы со стороны ведущих офтальмологов.

Что касается углов обзора, то здесь разницы между PLS и IPS практически нет. Обе матрицы демонстрируют отличные показатели, поэтому вы можете любоваться изображением под любыми углами. Скорость отклика данных дисплеев совпадает. Тут все зависит от конкретного производителя и модели. Как правило, время отклика составляет от 5 до 10 мс. Это хороший показатель, но все еще уступающий TN.

Стоит отметить, что качество картинки во многом зависит не только от самой матрицы, но и других параметров монитора или телевизора. Немаловажную роль играет подсветка, процессор, наличие дополнительных функций и другие аспекты. Но можно наверняка констатировать, что IPS-матрицы больше потребляют электроэнергии, нежели конкурент в лице PLS. Пусть разница не столь существенная, но она все же присутствует.

Если подытожить наше сравнение, то по многим параметрам выигрывает матрица PLS. Отрыв от IPS не настолько велик, чтобы говорить о безоговорочной победе более молодой технологии. Да и в некоторых моментах наблюдается паритет, ведь обе технологии очень схожи по своей структуре. Но пальма первенства все-таки находится в руках PLS-экранов, которые выпускает легендарный южнокорейский бренд.

Какую матрицу выбрать: PLS, IPS, VA или всё-таки TN?

Вопрос выбора нового монитора или телевизора всегда стоит остро, ведь такая техника покупается не на один год. Конечно же, здесь многое будет зависеть от личных предпочтений и индивидуальных потребностей. При этом сразу нужно заметить, что из трех разных вариантов матриц нет идеального выбора. У всех дисплеев есть слабые стороны, от которых никуда не деться. Если же вы не испытываете особых финансовых проблем, то рекомендуется выбирать технологию PLS, так как она является наиболее сбалансированной.

Хотите установить телевизор в компактном помещении, а также предпочитаете сэкономить личный бюджет? Тогда хорошим выбором станут VA-матрицы, выделяющиеся самым правильным отображением черного цвета. VA-дисплеи не имеют конкурентов и в плане уровня контрастности.

Не стоит списывать со счетов и IPS-матрицы, которые уже давно пользуются повышенным спросом у населения. Причем их стоимость постоянно снижается, что делает IPS-экраны востребованными среди населения. Их самыми сильными сторонами традиционно являются очень широкие углы обзора без резкой конвертации цветов, отсутствие бликов (если монитор матовый) и достойная цветопередача. А вот высокая чувствительность позволила использовать их в смартфонах и планшетах. Пользователю достаточно прикоснуться к сенсорному экрану, чтобы осуществить какое-нибудь действие. Особенно высоко оценят сенсорные IPS-дисплеи художники и проектировщики, которые пользуются прогрессивными технологиями для получения наилучшего результата.

Заядлым геймерам советуем останавливать свой выбор на TN-мониторах, ведь только они способны обеспечить действительно низкий отклик. В этом случае вы не будите наблюдать шлейфы и размытие картинки в особенно динамичных моментах игры.

Как мы уже отмечали, каждая матрица обладает своими особенностями и некоторыми недочетами. Поэтому вы должны изначально понимать цель покупки ТВ или монитора. Когда задачи определены, то сделать правильный выбор уже не составит труда. А наша статья еще больше облегчит вам жизнь, чтобы не сомневаться в целесообразности покупки.

PLS или IPS

Для того, чтобы увидеть разницу между двумя матрицами, нужно поставить рядом два дисплея: PLS и IPS. Только в этом случае могут (не всегда) быть заметны некоторые отличия:

  • PLS-дисплей выдает несколько более яркую картинку, нежели IPS
  • На IPS отсутствует столь неприятное, хоть и не всегда заметное глазу, мерцание.

Но заявлять, что PLS матрица превосходит IPS по всем пунктам было бы ошибкой прежде всего потому, что качество изображения зависит не только от матрицы, но и от множество других факторов.

Правильнее будет привести доводы в пользу каждой из технологий.

Плюсы IPS

Экраны на базе IPS матрицы относительно недороги, обладают высокой скоростью отклика и являются, по сути, универсальными.

Плюсы PLS

Дисплеи PLS почти не мерцают, имеют низкое энергопотребление и очень высокую яркость. Угол обзора у обеих матриц примерно одинаков, как и многие другие показатели.

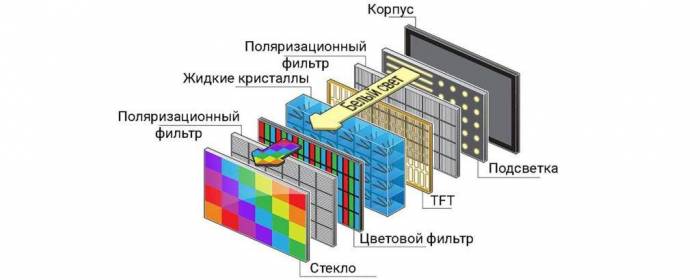

Устройство ЖК-монитора[править | править код]

Субпиксел цветного ЖК-дисплея

Характеристики ЖК мониторов

Мониторы компьютерные жидкокристаллические имеют ряд присущих им технических характеристик. И по этому выбрать себе подходящий монитор не так просто. Каждый вид дисплея имеет свои плюсы и минусы. Однако выявить явного фаворита практически невозможно.

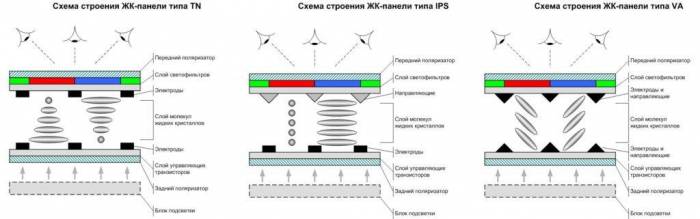

Тип ЖК матрицы

Преимущества и недостатки ЖК мониторов во многом зависят от типа матрицы. И при выборе нового дисплея к своему компу, стоит учесть то, чем вы занимаетесь. Потому что каждая матрица в той или иной мере отличается по качеству изображения.

  • TN матрица. Это наиболее распространённый и самый старый из представленных типов матриц. Экраны с такой матрицей отличаются самой низкой ценой среди конкурентов. А также быстрым временем отклика. Однако страдают малыми углами обзора и плохими показателями цветопередачи и контрастности.
  • IPS матрица. Такие дисплеи подойдут тем, кто работает с фото и видео. А также просто любителям посмотреть фильмы или сериалы. Так как IPS матрицы обеспечивают приемлемую цветопередачу и углы обзора. А минусом можно считать высокую цену и повышенное время отклика экрана.
  • MVA матрица. Это нечто среднее между IPS и TN технологиями. Такие экраны обладают отличной контрастностью и неплохим временем отклика. Однако углы обзора заметно ниже, чем у IPS. Так что, эти мониторы хорошо подойдут геймерам.

Отдельно стоит отметить новую прогрессивную технологию LTPS. Она обеспечивает невероятно быстрое время отклика, которое выше показателей IPS в два раза.

Разрешение монитора

Показатель разрешения монитора зависит от соотношения точек с физическими габаритами экрана. И чем больше разрешение экрана, тем больше деталей он отображает.

Яркость

Этот параметр зависит как от типа подсветки, так и от типа самой матрицы. А самыми яркими считаются мониторы со светодиодной подсветкой и IPS матрицами.

Контрастность

Эта характеристика отвечает за баланс чёрного и белого цвета в изображении. И чем выше контрастность, тем глубже отображаются оттенки цветов. Например, хорошей контрастностью отличаются мониторы с MVA матрицей.

Угол обзора

От угла обзора зависит то, с какого положения монитора изображение будет оставаться чётким. Ведь при низких углах обзора цвета начинают отображаться некорректно (затемняются). И тогда приходится смотреть на монитор только под прямым углом. Такого недостатка практически лишены IPS матрицы.

Время реакции пикселя

От этого показателя зависит плавность движения изображения. И при низких его значениях динамическое изображение отображается некорректно. Что проявляется в появлении шлейфов, полос и артефактов. Да, конечно при просмотре обычного видео это не так заметно. А вот при игре в динамичные видеоигры такой недостаток быстро заявит о себе.

Количество отображаемых цветов

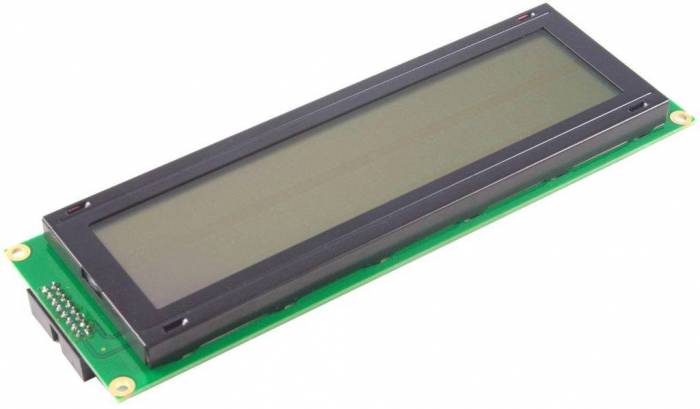

Помимо цветных мониторов, и по сей день, продолжает жить монохромный ЖК-дисплей. Такие экраны отображают только один цвет разных оттенков. А используются они, например, в бортовых компьютерах станков, бытовых агрегатов и автомобилей.

Что касается обычных LCD мониторов, то в любом из них используется система RGB Color. Red – красный, Green – зелёный, Blue – синий. При этом, многообразие и качество цветовой гаммы зависит от типа матрицы. А самая качественная цветопередача у IPS матриц.

Бывает, что цветные мониторы отображают не те цвета. Например, встречается такое явление, как инверсия ЖК дисплея. При инверсии цвета начинают отображаться некорректно, а то и вовсе меняются местами.

Интерфейс монитора

Эта характеристика напрямую зависит от модели и производителя. Так, помимо стандартных элементов настройки и управления питанием, мониторы снабжаются дополнительным интерфейсом аудиосистемы. А также управления подсветкой монитора и многим другим.

Плюсы и минусы дисплеев LTPS

Дисплеи LTPS обладают следующими положительными и отрицательными сторонами.

Преимущества LTPS-матриц

Производители матрицы устранили минусы, которыми обладают ЖК-экраны и позаботились об особенностях панели:

  1. Свечение пикселей отдельно друг от друга. У этих экранов каждый кристалл управляется независимо от других частей и при этом представляет собой источник света. При отображении смешанных цветов пиксель может выдать повышенную степень яркости, а при воспроизведении темного цвета кристалл перестает светиться. Поэтому подобные дисплеи показывают улучшенную контрастность и степень черного тона.
  2. Быстрая реакция. На светодиодной матрице быстрота отклика кристалла гораздо выше, чем у аналогичных моделей. Панели способны показывать динамичное изображение с повышенной частотой смены кадров. При этом картинка становится более гладкой. Это преимущество при работе с играми и VR.
  3. Энергия потребления снижается при демонстрации темных оттенков. Так как каждый пиксель отображает свет независимо от других, его цвет зависит от яркости. Поэтому при демонстрации темного цвета панели будут потреблять меньше заряда батареи. Однако, при отображении светлых оттенков LTPS-матрица будет расходовать больше энергии.
  4. Небольшая толщина. Дисплей не оснащен слоем, который рассеивает лучи подсветки на жидкие кристаллы. Поэтому панель имеет малую толщину. Благодаря этому размеры телефона можно уменьшить, а надежность и емкость батареи оставить прежними или увеличить.

Устранение минусов позволило матрице завоевать популярность среди пользователей.

Недостатки LTPS матриц

Дисплеи обладают следующими минусами:

  1. Синева экрана. Приобретая устройство с LTPS экраном, следует сделать выбор между голубизной светлых оттенков и широтно-импульсивной регулировкой степени яркости. Это происходит из-за того, что синие кристаллы при постоянном свечении чувствуются сильнее, чем зеленые и красные пиксели. Это исправляется при помощи ШИМ-регулировки, но тогда будет другой дефект. При максимальном уровне яркости дисплея частота фиксации достигает 250 Гц. Данный показатель не влияет на глаза и располагается на границе восприятия. При этом снижение степени подсветки приведет к уменьшению частоты ШИМ.В результате на небольших уровнях мерцания частота будет равняться 60 Гц, что приведет перенапряжению глаз.
  2. Выгорание синего цвета. Проблема заключается в синих светодиодах. Они служат несколько меньше, чем зеленые или красные светодиоды, поэтому через определенный период времени произойдет искажение передачи света. Экран будет желтеть, а баланс белого сдвинется в сторону теплых оттенков. Цветопередача ухудшится.
  3. Эффект памяти. Так как пиксели выгорают, места на дисплее, отображающие статичное изображение, например часы или значок сети, с течением времени будут терять свою яркость. Из-за этого элемент не будет отображаться на экране.
  4. PenTile. Данная система не является основным минусом матрицы, однако доставляет некоторые неудобства пользователям.

Структура PenTile содержит в себе разное количество синих, красных и зеленых пикселей. Эту систему используют, чтобы компенсировать недостаток синих пикселей при их выгорании. Но при использовании есть явный минус — четкость изображения снижается, особенно это заметно в VR-гарнитуре.

Технические характеристики ЖК-монитора[править | править код]

Важнейшие характеристики ЖК-мониторов:

Разрешение: Горизонтальный и вертикальный размеры, выраженные в пикселях. В отличие от ЭЛТ-мониторов, ЖК имеют одно, «родное», физическое разрешение, остальные достигаются интерполяцией.

Фрагмент матрицы ЖК монитора (0,78х0,78 мм), увеличеный в 46 раз.

Размер точки: расстояние между центрами соседних пикселей. Непосредственно связан с физическим разрешением.

Соотношение сторон экрана(формат): Отношение ширины к высоте, например: 5:4, 4:3, 5:3, 8:5, 16:9, 16:10.

Видимая диагональ: размер самой панели, измеренный по диагонали. Площадь дисплеев зависит также от формата: монитор с форматом 4:3 имеет большую площадь, чем с форматом 16:9 при одинаковой диагонали.

Контрастность: отношение яркостей самой светлой и самой тёмной точек. В некоторых мониторах используется адаптивный уровень подсветки с использованием дополнительных ламп, приведенная для них цифра контрастности (так называемая динамическая) не относится к статическому изображению.

Яркость: количество света, излучаемое дисплеем, обычно измеряется в канделах на квадратный метр.

Время отклика: минимальное время, необходимое пикселю для изменения своей яркости. Методы измерения неоднозначны.

Угол обзора: угол, при котором падение контраста достигает заданного, для разных типов матриц и разными производителями вычисляется по-разному, и часто не подлежит сравнению.

Тип матрицы: технология, по которой изготовлен ЖК-дисплей.

Входы: (напр, DVI, D-SUB, HDMI и пр.).

Понятие TFT-дисплея

TFT LCD – это разновидность жидкокристаллических дисплеев с активной матрицей. Каждый пиксель таких дисплеев управляется 1-4 тонкопленочными транзисторами (по англ. – Thin Film Transistor, сокращенно – TFT), которые помогают легко включать/выключать светодиоды, создавая более четкое, качественное изображение.

TFT-дисплей имеет две стеклянные подложки, внутри которых находится слой жидких кристаллов. В передней стеклянной подложке находится цветной фильтр. Задняя подложка содержит тонкие транзисторы, выстроенные в колонны и ряды. Позади всего находится подсветка.

Интересно знать: каждый пиксель представляет собой небольшой конденсатор со слоем жидкого кристалла, зажатого между прозрачными проводящими слоями из оксида индия-олова. Когда дисплей включается, молекулы в жидкокристаллическом слое изгибаются под определенным углом и пропускают свет. Это создает пиксель, который мы видим. В зависимости от угла изгиба молекул жидких кристаллов, возникает тот или иной цвет. Все пиксели вместе образуют картинку.

В стандартном TFT-мониторе присутствует 1,3 миллиона пикселей, каждый из которых контролирует свой транзистор. Состоят они из тонких пленок из аморфного кремния, нанесенных на стекло по технологии PECVD (этот метод обычно используется для создания микропроцессоров). Каждый элемент работает за счет небольшого заряда, поэтому перерисовка изображения происходит очень быстро, картинка обновляется много раз в секунду.

Что делать, если не заряжается iPad mini: Видео

Матрицы типа QLED (Quantum Dots)

Основным разработчиком этой технологии есть Samsung. QLED это тот же LED экран. Только при производстве матрицы используются более качественные материалы. Кристаллы (в пикселях) изготавливаются из высоко чистых материалов. Имеют пропускную возможность светового потока около 98%. Такие экраны имеют высокую яркость и реалистичные цвета. В какой то мере, аналог OLED по качеству изображения.

Поскольку в процессе изготовления сверх чистых материалов получается кристаллы очень малениких размеров, придумали название квантовые точки. Это сугубо коммерческое название, неимеющие ничего общего с реальным размером кристалла.

Что такое QUHD экраны

в экранах SUHD  (QLED) дисплеях применяются специально разработанные материалы, частицы (кристаллы) которых  имеют сверх малые размеры 1,5-5нм — это 1м х 10−9.

Из этих сверхмалых кристаллов изготавливаются экраны, частицы этого материала очень чистые и пропускаю около 95% светового потока.

Технология дисплеев на квантовых точках ничем не отличается от LED экранов. Но Samsung увидел в этой технологии большую перспективу и принял решение свернуть разработку OLED дисплеев, сосредоточив все усилия на разработку QLED (SUHD) дисплеев. Как мы видим успехи компании весьма существенны, в продажу поступили телевизоры Samsung изготовленные по SUHD (QLED) технологиям.

Важные особенности

Если говорить о том, что лучше в эксплуатации: IPS или TFT, то стоит отметить, что первые являются более энергоемкими. Это связано с тем, что для поворота кристаллов требуется немалое количество энергии. Именно поэтому, если перед производителем стоит задача сделать свое устройство энергоэффективным, в нем обычно применяется TN-TFT матрица.

Если выбирать экран TFT или IPS, то стоит отметить более широкие углы обзора второго, а именно 178 градусов в обеих плоскостях, это очень удобно для пользователя. Другие типы матриц оказались неспособными обеспечить подобное. И еще одним существенным различием между двумя этими технологиями является стоимость изделий на их основе. TFT-матрицы на данный момент представляют собой наиболее дешевое решение, которое используется в большинстве бюджетных моделей, а IPS относится к более высокому уровню, но и он не является топовым.

Чем еще отличаются дисплеи мобильных гаджетов?

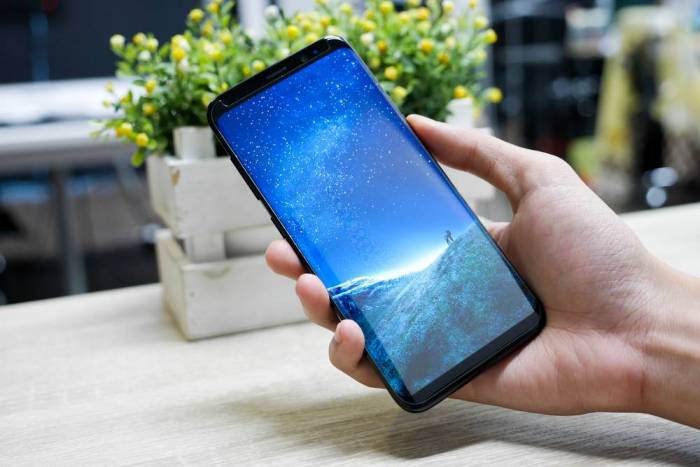

В экранных модулях последних лет важна не только технология, но и четкость изображения. Пока одни производители смело устанавливают на смартфоны среднего ценового сегмента матрицы с разрешением Full HD (1920×1080) и Full HD+ (2160 х 1080), другие привлекают покупателей 2К и даже 4К дисплеями – с разрешением 2560×1440  и 3840х2160 соответственно. Еще красноречивее о четкости изображения говорит параметр PPI – количество точек на дюйм. Чем их больше, тем менее зернистой будет картинка. Хотя уже в разрешении Full HD на диагонали 5,5 дюймов вы вряд ли сможете рассмотреть отдельные пиксели.

Многие новинки поступают в продажу с 2.5D-дисплеями. Ничего общего с «недотрехмерностью» это обозначение не имеет. Это маркетинговое название фасонной кромки по периметру экрана, которая делает его края более гладкими. В таком дизайне устройство выглядит более премиальным, но добавляет забот владельцу. Теперь ему будет сложно найти качественное стекло, а защитные свойства обычной пленки, которую рекомендуют наклеивать производители, вызывают большие сомнения.

Еще более продвинутый вариант – стекло 3D. Оно может быть изогнутым самым непредсказуемым способом – например, по центру (в горизонтальной или вертикальной плоскости) или по краям. Самые яркие примеры смартфонов с 3D-экранами – LG G Flex и Samsung Galaxy Edge.

В скором будущем мы ожидаем появления смартфонов с гибкими складывающимися OLED-дисплеями от Samsung, полностью безрамочных дисплеев и тех, которые занимают всю лицевую поверхность устройства. Скоро ли они станут популярными? Увидим через 2-3 года.

Поделиться

Выполнение

Махи ногами лежа на боку

  • Исходное положение. Лягте на бок и отклоните ноги немного вперед по отношению к туловищу. Слегка оттяните носки. Согните обе руки в локтях, положите ладони на затылок и сведите пальцы в замок. Поднимите голову от мата.
  • Вдох. Согните верхнюю ногу в тазобедренном суставе. Дойдя до крайней точки, отведите ее немного назад и снова подайте чуть дальше вперед, как показано на рисунке. Движения должны совершаться плавно.
  • Выдох. Разогните верхнюю ногу в тазобедренном суставе. Дойдя до крайней точки, отведите ее немного вперед и снова подайте чуть дальше назад. Избегайте резких движений. Повторите махи ногами лежа на боку 10 раз, а затем повернитесь на другой бок.

Смартфоны с двумя экранами

В заключение темы дисплеев следует вспомнить еще одну интересную тенденцию, которая не получила широкого распространения, но периодически встречается в смартфонах. Речь идет об устройствах с двумя экранами.

Обычно второй дисплей имеет небольшой размер и служит для вывода дополнительной информации, например, уведомлений или управления некоторыми функциями. Это достаточно своеобразная фишка, которая нужна далеко не каждому пользователю, поэтому смартфоны с 2 экранами не слишком распространены.

Второй дисплей может быть создан по одной из перечисленных выше технологий – IPS или AMOLED, а может быть совершенно другим – например, с технологией электронных чернил. Изначально ее создавали для электронных книг, так как особенность производства таких матриц позволяет сделать их оптимальными для чтения (не мерцают, глаза не устают), а кроме того, они имеют настолько минимальный расход энергии, что практически не сажают батарею. Примером телефона с таким дисплеем является российский YotaPhone, здесь вся задняя панель является E-ink (электронные чернила) матрицей. На нее выводятся уведомления, отображаются часы и другие полезные функции.

Один из ярких представителей современных девайсов со вспомогательным дисплеем – Meizu Pro 7. Дополнительный экран создан по AMOLED технологии, его диагональ 1,9 дюйма, а разрешение 240*536 точек. Служит для вывода уведомления, создания селфи снимков на основную камеру, а также для выполнения ограниченного набора функций.

Флора и фауна Голубых гор

Многие из растений считаются редкими и исчезающими. Они способны жить только в условиях Австралии, большинство попыток акклиматизировать их на других материках полностью провалились и теперь бережно сохраняют в неприкосновенности те богатства природы, которые существуют на австралийском континенте.

На склонах гор растут:

  • древовидные папоротники;
  • мятное дерево;
  • голубые эвкалипты;
  • сосны Волеми;
  • акации.

Среди долгожителей Блу-Маунтинс лидируют эвкалипты. Волемские сосны долгое время считались вымершими, пока первые путешественники, отправившись из Сиднея покорять вершины гор не обнаружили их на склонах хребта.

Из животных встречаются несколько видов кенгуру, коалы, кроличьи бандикуты, вомбаты, кольцехвостые опоссумы, болотные валлаби, пятнистохвостая сумчата куница, золотистая литория. Мир птиц представлен уникальной пещерной славкой, живущей только в Голубых горах, огненногрудыми петроиками, бородавчатым и желтолобым медососом, бриллиантовыми амадинами, голубями Вонга.

Что означает LCD

Название «Liquid Crystal Display» переводится как «Жидкокристаллический дисплей». Эта технология делает мониторы гораздо тоньше. И при этом значительно увеличивается площадь экрана.

Жидкие кристаллы и управление ими

Liquid Crystal (жидкие кристаллы) представляет собой органические вещества. При воздействии электрического напряжения кристаллы способны менять интенсивность пропускаемого через них света.

LCD матрица устроена так, что между двумя пластинами из стекла или пластика расположена сетка из жидких кристаллов. ЖК кристаллы, в свою очередь, расположены параллельно друг к другу. И это позволяет свету проникать через панель. А когда на матрицу приходит электрический сигнал, кристаллы начинают менять своё положение. И перекрывают проходящий через них свет.

Прилагая к матрице разный уровень напряжения, можно манипулировать интенсивностью света. Таким образом, при подаче слабого напряжения кристаллы будут оставаться в стандартном положении — 0 градусов. И поэтому свет будет проходить без потерь. Однако если изменить напряжение, кристаллы могут повернуться вплоть до 90 градусов. И тогда свет вообще не проникнет через панель – экран будет чёрным.

Любой современный ЖК-дисплей, будь то монитор компьютера, экран ноутбука или смартфона, имеет сотни тысяч таких кристаллов. И все они объединены в LCD матрицу. Именно с помощью таких ячеек, размером долей миллиметра, можно формировать изображение. А также менять яркость, контрастность и цветопередачу.

История создания жидкокристаллического дисплея

История ЖК технологий берёт начало с изобретения английскими учёными стабильного жидкого кристалла. Потому как первые жидкие кристаллы были очень нестабильны. А также потребляли огромное количество энергии. И для серийного производства они, мягко говоря, не годились. Однако в 71-м году, благодаря Джеймсу Ли Фергесону (Fergason), работавшему в корпорации RCA (Radio Corporation of America), мир увидел более совершенную версию ЖК дисплея. Новое открытие вызвало бурю обсуждений, и было принято очень горячё. И с того момента ЖК дисплеи стали распространяться в массы.

Виды ЖК экранов

По типу матрицы мониторы делятся на:

  • DSTN (dual-scan twisted nematic) — жидкокристаллические дисплеи с двойным сканированием.
  •  TFT (thin film transistor) – экраны с тонкоплёночными транзисторами.

Наибольшее распространение получили как раз TFT дисплеи. Потому как они имеют больший функционал и лучшую стабильность.

Стоит отметить профессиональные LTV мониторы для видеонаблюдения. Такие дисплеи разительно отличаются от обычных компьютерных. Например, могут плавно отображать сразу несколько видеотрансляций на одном экране.
