Как правильно установить розетку, на какой высоте от пола: нормы, требования безопасности

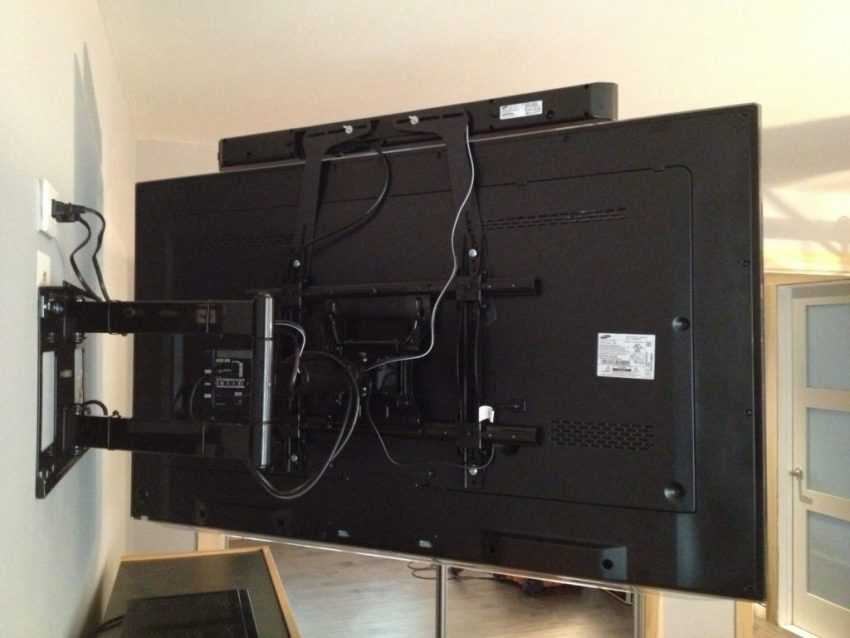

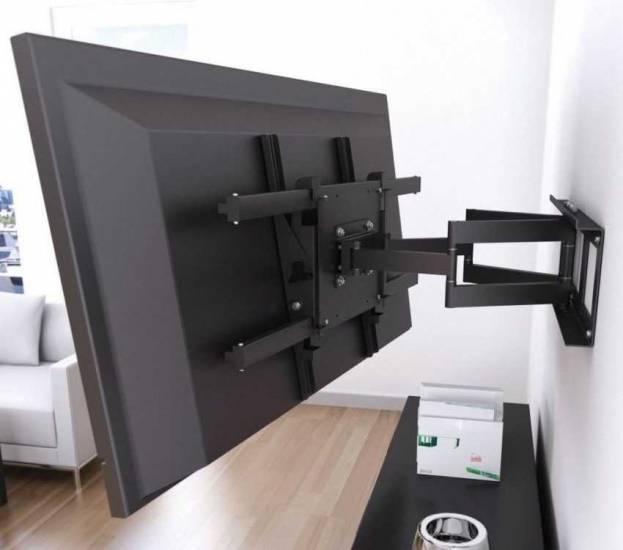

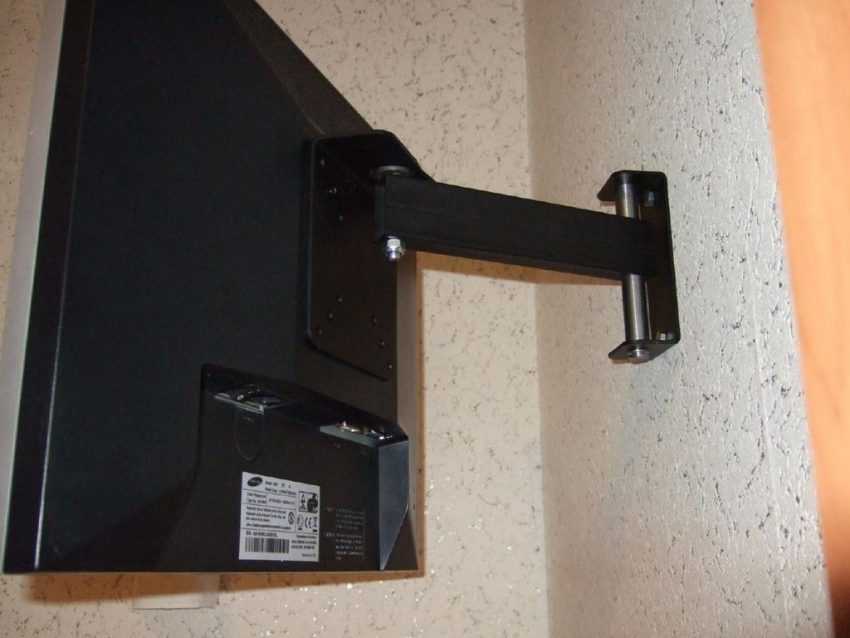

Механизм крепления телевизора к стене

Сейчас уже почти никто не устанавливает телевизоры на тумбах. Это устаревшая идея, ведь так телевизор занимает больше пространства. В тесной комнате не слишком ловкий хозяин может нечаянно задеть и повредить его, или даже опрокинуть. Хотя всё ещё есть желающие по старинке поставить телевизор на тумбу, считая, что так надёжнее. Наверное, они не доверяют креплениям на стену.

Все остальные оценили удобство настенного экрана. Телевизор крепится, как картина. В этом случае он недоступен также для маленьких детей и домашних животных. На него не опрокинут случайно чашку с кофе, не столкнут с тумбы на пол во время перестановок мебели.

Это создаёт поле для манёвра, помогает сделать интерьер удобнее, а процесс просмотра телевизора лёжа в кровати станет ещё приятнее. Можно подстраивать угол экрана под каждого из «жителей» спальни, который лежит слева или справа на кровати.

Хозяину остаётся только выбрать подходящее место для установки экрана. Конечно, стена их гипсокартона не выдержит слишком тяжёлый экран. Лучше выбрать участок стены из кирпича или бетона.

Правила подбора устройств для питания

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас. Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

На каком расстоянии устанавливают в комнате

Разберем европейские, советские варианты монтирования разъемов, узнаем высоту от пола.

Евростандарт установки

Этот термин стал популярным после внедрения определения «евроремонт». Некоторым пользователям удобно следующее расположение розеток и выключателей:

  • выключатели на расстоянии 90 см от поверхности пола (проходя мимо и не поднимая руки, человек фиксирует освещение в помещении);
  • монтирование электроисточников на высоте 3 см от пола (на таком расстоянии можно спрятать провода и удобно пользоваться бытовыми приборами).

При выборе евророзеток нужно знать, что диаметр штырей и длина между ними больше, чем у российских моделей. Сила тока импортных устройств равна 10-16 ампер, российских – не более 10. Поэтому в такие разъемы можно вставлять более мощные приборы.

Советские стандарты

Раньше розетки фиксировали на высоте 90 см от пола, выключатели – на расстоянии 160 см. Эти показатели ничуть не хуже евростандарта и имеют ряд преимуществ:

  • вилку можно вставить в электроразъем, не нагибаясь;
  • маленькие дети не достают до разъема, поскольку он установлен на высоте;
  • такое нахождение удобно для техники, которую не требуется постоянно включать в сеть (кондиционеры).

Минимальная высота от пола

Правила по устройству электроустановок и проектированию жилых сооружений не содержат четких требований к расположению розеток и выключателей касаемо напольного покрытия, стен и других элементов.

В Правилах Устройства Электроустановок зафиксировано, что расстояние от устройств и газопровода должно быть выше 50 см. В ванной можно размещать на расстоянии 60 см от раковины.

На какой высоте устанавливаются штепсельные розетки

В СП указано, что электроустановки нужно монтировать в любом месте на высоте до 1 метра.

Не указывается расстояние от розеток для подключения электроплит и кондиционеров. В школах, ДДУ ставят на высоте 180 см от пола. Рекомендуемая длина от напольного покрытия составляет 1 метр.

Высоту и расстояние определяет владелец помещения. В некоторых случаях действуют правила:

  • розетки размещают не ближе полуметра к газопроводу;
  • на кухне и в ванной электроустановки ставят на расстоянии выше 60 см от поверхности пола, водопровода.

Штепсельные разъемы в домах должны быть защищены специальным устройством, которое закроет к ним доступ при вытянутых вилках.

После завершения монтажа разъемов для электрических приборов и выключателей ПУЭ указывает о необходимости проведения работ касаемо электроизмерения. Они позволят выявить нарушения, возможные неполадки и полностью обезопасить процесс использования в повседневной жизни.

Для грамотного и удобного размещения разъемов и выключателей сначала рекомендуется определить, в какую сторону открывается дверь. Затем расставляют выключатели со стороны ручек на дверных полотнах. Делают это на расстоянии от 80 см до 1 метра в зависимости от роста проживающих.

Размещение электроустановок связано с разновидностью помещения:

  • в длинном коридоре, на лестничном проеме монтируют источники в начале пути и конце;
  • в гостиной и спальне комфортно, когда выключатели расположены при входе в комнату и рядом с диваном, кроватью, чтобы упростить процесс пользования освещением.

Длину электроустановок от пола нужно выбирать с учетом того, из какого местоположения они будут доступны. К примеру, при входе в комнату выбирают высоту 90 см, рядом с креслом, кроватью – 60 см, чтобы было удобно дотянуться рукой.

Формула расчета высоты розеток

Для точного высчитывания высоты, где будут располагаться все устройства, есть специальная формула. Она выглядит так:

В (высота) ТВ-розетки = В середины телевизора от пола + Д (диагональ)/2 – В рамки розетки.

Если расположить электророзетку на этой высоте, ее не будет видно ни под каким углом. Когда размер телевизора не известен, рекомендуется делать ее на высоте не менее 120 см и не более 140 см от пола. Так можно обеспечить себе комфортный просмотр передач и удобное включение-выключение всех устройств.

Выбор высоты установки розеток для телевизора напрямую связан с расположением ТВ на стене, так как он должен скрывать розеточный блок.

Правильно выбранная высота розеток под телевизор на стене позволяет:

1. Полностью скрыть провода, кабели, разъемы, соединения и т.д. Думаю, многим знакомо раздражение от беспорядочно свисающих, спутанных проводов, в зоне расположения ТВ.

2. Максимально прижать телевизор к стене. В идеале ТВ выглядит в квартире как картина и органично вписывается любой интерьер. Не зря производители стремятся сделать телевизоры все более тонкими и элегантными.

3. Избежать проблем при установке кронштейнов крепления телевизора. Нередки случаи, когда неверно выбранное расположение розеток за телевизором, мешает монтажу прибора в требуемом месте, либо при установке повреждаются магистрали питания, антенный кабель и т.п.

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т.д.)

Чтобы вы могли получить все описанные выше преимущества необходимо уже на этапе проектирования, иметь подробный проект вашего помещения, выбрать, а лучше сразу купить, будущую мебель, сам телевизор и крепление для него. Зная все особенности оборудования, вы сможете точно рассчитать, где удобнее всего располагать розетки за тв, с учетом всех особенностей.

Стандартная высота установки розеток в квартире, о который мы подробно рассказывали, для настенного телевизора не подходит, здесь нужен другой подход.

Если посомтреть на тыльную сторону телевизора, вы увидите, что она неровная, там есть различные углубления, особенно в местах расположения разъемов, там и нужно делать выводы. Кроме этого, необходимо так же учитывать тип вашего кронштейна крепления телевизора к стене. Сопоставив эти и некоторые другие показатели, можно достаточно точно расчитать идеальное расположение розеток для конкетного телевизора.

Но чаще всего бывает так, что телевизор на этапе монтажа электропроводки еще не выбран или вы достаточно часто его меняете и не хотите каждый раз переделывать расположение розеток под новую модель, кроме того техника достаточно капризна и может выйти из строя, новый телевизор вряд ли будет точно такой же конфиурации. Для таких случаев была выведена универсальная методика выбора высоты установки розеток за телевизором, по ней подучается что:

Оптимальная высота установки розетки под телевизор на стене 130 — 140см ( Размер указан до центра розетки от пола)

Такая высота монтажа блока розеток обычно выбирается для телевизоров, устанавливаемых в зале или гостиной, в местах, где мы, чаще всего, смотрим телепередачи сидя на диване, на кресле или стуле.

Почему именно такая высота и как она была рассчитана я сейчас расскажу, более того, представлю формулу, пользуясь которой, вы сможете самостоятельно вывести высоту установки розеток для ТВ, где бы он у вас не располагался, на кухне, в спальне или ванной комнате.

Кстати, обязательно прочитайте на какой высоте должен установлен телевизор в спальне, чтоб правильно вывести под него розетки.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

  • При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
  • Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
  • Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
  • Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап – монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

  • Накладыющаяся
  • Закрытый монтаж
  • Проходная

Далее понадобятся рабочие инструменты для монтажа:

  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора:

  • По габаритам прибора проделывается отверстие в стене.
  • Непосредственно сама установка и фиксирование устройства.
  • Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
  • Закрепляем все с помощью винта.
  • Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Рекомендации

Ввиду своих относительно небольших размеров Криптокорина жёлтая хорошо подходит для высадки у передней стенки аквариума — её листья не закрывают обзор и хорошо годятся в качестве обрамления композиции аквариума. Неплохо будут смотреться и отдельные кусты Криптокорины жёлтой, высаженные на среднем или заднем планах.

Размещение электрических розеток в квартире — где делать?

Местоположение напрямую зависит от предназначения комнаты. В каждом помещении советуется установить по одной дополнительной розетке.

В гостиной или зале


В залах и гостиных существует 4 варианта размещения электророзеток.

  1. Элементы питания монтируются около дверного проема. Высота 0,3 м от пола, до двери не менее 0,1 м. Находиться выключатель должен со стороны ручки на высоте 90 см.
  2. Диванная зона. Розетки располагаются так, чтобы пользователю было удобно их использовать – например, для зарядки телефона или планшета, подключения светильника.
  3. Зона телевизора. Точка питания устанавливается на стене за панелью.
  4. Рабочий стол. Если в гостиной предусмотрено место для работы за компьютером, следует добавить несколько точек питания.

Для аудио- и видеотехники потребуются специальные розетки.

В спальне или детской комнате — правильное расположение


Располагать выключатели в спальной и детской комнате следует исходя из нужности, комфорта и безопасности использования. Электророзетки устанавливаются около прикроватных тумб или кровати. Если в помещении расположен письменный стол, следует добавить 2 электророзетки для лампы и компьютера. Над рабочей поверхностью размещают на высоте 0,2 м. Для телевизора нужна еще одна точка питания на высоте примерно 1,3 м от пола, установленная за прибором. В детской комнате точки питания размещаются на безопасном расстоянии и оборудуются шторками.

Как правильно разместить в однокомнатной квартире, в кухне


По требованиям ПУЭ нужно соблюдать следующие правила:

  • штепсельные устройства — не ближе 60 см к полу и водным коммуникационным выходам;
  • аналогичное требование и к газовым коммуникациям – не менее 60 см от электроустановочных механизмов.

На нижнем уровне 10-15 см располагаются точки питания для устройств, которые включаются на непродолжительное время – стиральная и посудомоечная машина, электроплита. На втором уровне 100-130 см от пола размещают розетки для приборов, находящихся на рабочем столе, и светильников. Высота определяется конфигурацией мебели. На 2-2,5 м закрепляются розетки для включения вытяжки и освещения рабочей зоны.

В ванной


Важный критерий при проведении точек питания в ванной – безопасность. Высота размещения от пола:

  • Оптимальная – 60 см, но для стиральной машины розетку допустимо установить ниже.
  • Для бойлеров — 1,5 м от пола.
  • 1 метр для бритвы и фена.

Расстояние от источников воды также должно быть не менее 60 см. Выключатели света по нормам ПУЭ располагают за пределами комнаты.

В ванной обязательно используются розетки, степень защиты которой составляет IP44 и выше. Применение устройств с меньшей защитой от влаги запрещено.

В коридоре и прихожей

В коридоре устанавливается 1-2 разъема питания. Выключатель – на высоте 90 см и 10 см от дверной ручки, розетки – не менее 30 см от уровня пола.

На что следует обратить внимание

Новый телевизор — это всегда положительные эмоции, приятные надежды и предвкушение чего-то безумно интересного. Все это, конечно, невероятно хорошо, но очень важным представляется на волне энтузиазма не ошибиться с его корректной установкой на стену

Для этого нужно принимать во внимание следующие факторы:

особенности интерьера — место расположения телевизора должно хорошо просматриваться, не должно быть перегружено лишними деталями;

размер помещения — важный момент, определяющий особенность расположения мебели для просмотра;

средний рост членов семьи — тут все просто: складываем общий «метраж» и делим на количество домочадцев;

размещение розетки — для любого телевизионного приемника потребуется как минимум парная розетка, поэтому обращайте внимание на расстояние до ближайшей, если не хотите захламлять пространство уродливыми проводами;

габариты аппарата — чем больше диагональ, тем выше можно осуществлять фиксацию на стене, это связано с тем, что угол обзора при отдалении прилично сужается;

особенности мебели — высота дивана, кресла или любой другой мебели также влияет на угол обзора, поэтому не учитывать эту информацию, принимая решение о высоте подвешивания, было бы непростительной ошибкой.

Это интересно: Кронштейн для телевизора на стену поворотный выдвижной — выбор

Купить | продать

Нет объявлений для этого вида.

Расположение розеток для ТВ

Основной задачей при установке розетки является подача напряжения для работы телевизора. Однако не следует забывать об эстетической составляющей:

1. Провода должны быть полностью скрыты из поля видимости в любом направлении. Это значит, что их не должно быть видно не только с фронтальной зоны, но и с боков.

2. Должна быть возможность отрегулировать положение телевизора таким образом, чтобы прижать его к стене – только так можно добиться максимальной реалистичности, ТВ кажется чуть ли не вмурованным в стену.

3. Расположение розетки не должно стать препятствием для установки кронштейнов, обеспечивающих полную поддержку далеко не легкого по весу агрегата.

Итак, розетку для телевизора лучше всего делать за ним таким образом, чтобы она не нарушала функциональность другого важного оборудования. Однако и здесь есть нюансы – в наш век цифровых технологий очень быстро набирает популярность спутниковое телевидение, которое поставляется в виде специальных приемников-ресиверов

Для этих приборов также нужна отдельная розетка. Основная проблема при использовании такого оборудования – необходимость время от времени его перезагружать путем полного отключения от питания, то есть выдергиванием вилки из розетки. Если установить двойную розетку за телевизором, такая возможность будет отсутствовать, и придется каждый раз снимать тяжелый телевизор со стены. Это не самый лучший вариант, поэтому при наличии спутниковых ресиверов розетку и для ТВ, и для приемников лучше обустроить рядом с телевизором – только так можно обеспечить беспрепятственный доступ к ней в любое время. Это касается и музыкальных центров.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Нормативы по монтажу узлов энергопотребления

Так человеку наиболее комфортно включать свет и вставлять вилки электроприборов.

Для электрических выключателей правила предписывают расположение на расстоянии от полового покрытия до одного метра, в любом удобном месте на плоскости стены комнаты.

Количество и расположение розеток в квартире никак не регламентируется стандартами. До недавнего времени российские новостройки комплектовались электрическими выходами  для сетей на расстоянии 100 см до плоскости полового покрытия комнаты.

Поскольку правила установки розеток предписывают только один параметр – высоту, их монтаж часто осуществляется в различных точках помещения. Приборы располагаются рядом с дверным косяком, в середине стен, возле оконных откосов. Часто новоселы, получив квартиру в новом доме, переделывают электросети по своему усмотрению.

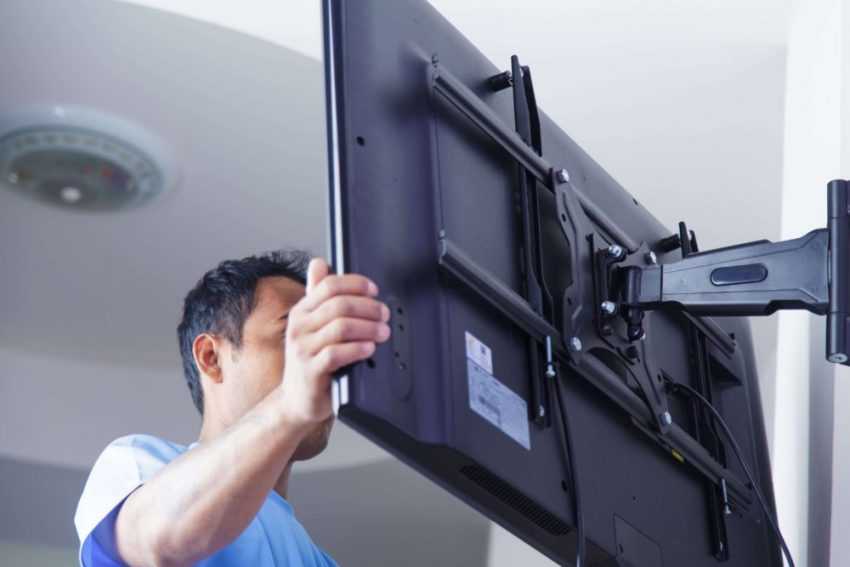

Как снять телевизор с закрепленного кронштейна?

  1. Выключить ТВ, вытащить штекер из источника питания.
  2. Если в креплении есть защелки – отжать их. Если там болты – выкрутить с помощью отвертки.
  3. Плазму немного приподнять и снять с фиксаторов.
  4. Если в крепежах есть шнурки, то нужно за них потянуть для открытия защелок.
  5. В случае отсутствия фиксирующих болтов и защелок просто приподнять технику и снять.
  6. Для закрепления панели снова на то же место нужно все проделать в обратном порядке.
  7. Чтобы снять весь кронштейн, нужно открутить все закрепляющие его на стене элементы. Защелки обычно находятся внизу плазмы, а болты – вверху.

Соблюдая правильную последовательность, снять плазму с кронштейна не составит большого труда.
