Схема блока питания телевизора

Ремонт основных неисправностей

После осуществления диагностики, и выявления причин некорректной работы импульсного блока питания, можно приступать к его ремонту:

Скопившуюся внутри блока питания пыль можно просто устранить при помощи обычного бытового пылесоса.

Если причина была в неисправном предохранителе, то необходимо приобрести новую деталь, которая имеется во всех соответствующих в магазинах. После этого, осуществляется удаление старого элемента и пайка нового предохранителя. Если эта последовательность действий не помогла, и блок питания так и не заработал, то остается отдать его в мастерскую для диагностики при помощи профессиональных видов оборудования, либо просто приобрести новое устройство.

Если проблема была в конденсаторах или диодах, то неисправность исправляется по такому же алгоритму: приобретаются новые детали и впаиваются в схему вместо старых элементов.

Если проблема неисправности заключалась в дросселе, то его заменять необязательно, поскольку этот элемент можно починить по довольно легкой методике

Дроссель извлекается из блока питания, после чего его потребуется разобрать и начать сматывать обгоревший провод, при этом, важно внимательно считать сматываемые витки. Затем необходимо подобрать аналогичный провод с равным диаметром и намотать его вместо испорченного проводника, осуществляя такое же количество витков, которое было смотано

После осуществления этих действий, дроссель устанавливается обратно на свое место и, если все было сделано правильно, устройство должно функционировать.

Термисторы ремонту не подлежат, их просто меняют на новые элементы, чаще всего это осуществляется вместе с предохранителями.

Для профилактики, во время ремонта можно извлечь из устройства кулер и смазать машинным маслом, после чего установить его на место.

Если на поверхности платы были обнаружены трещины, которые повредили соединение контактов, то их необходимо закрыть при помощи пайки. Таким же образом исправляется любое нарушение контактов в резисторе, индукторе или трансформаторе.

Принцип работы ИБП

Большинство питающих устройств основаны на типовых схемах и имеют похожие неисправности. Если у человека есть хотя бы базовые знания в области электроники, то он может попытаться восстановить ИБП своими руками. Так как некоторые детали источника питания находятся под напряжением, даже при первичном осмотре необходимо быть осторожным.

В высоковольтных ИБП для преобразования переменного напряжения в постоянное используются диодные мосты. Также в конструкции блока питания предусмотрен сглаживающий конденсатор. Так как высокое напряжение преобразуется в импульсное с частотой от 10 до 100 кГц, то появилась возможность отказаться от использования крупногабаритных понижающих низкочастотных трансформаторов. Вместо них сейчас применяются импульсные устройства, отличающиеся небольшими размерами.

В низковольтных ИБП напряжение сначала снижается до необходимого значения, а затем выполняется его выпрямление, стабилизация и сглаживание. В результате удается получить тот показатель напряжения, который необходим для работы аппаратуры. Для повышения надежности устройств питания и получения стабильных параметров на выходе в их конструкции присутствуют различные управляющие схемотехнические решения.

Техника безопасности при ремонте импульсного блока питания

Высокая сторона устройства не имеет гальванической развязки с сетью, поэтому нельзя прикасаться к элементам этой части двумя руками. При касании одной рукой вы получите ощутимый удар током, но это не смертельно. Нельзя проверять элементы, находящиеся под напряжением отверткой, пинцетом.

Высоковольтная схема устройства обозначается широкой полосой, а внутренняя часть мелкими штрихами краски. Устройство имеет высоковольтный конденсатор, который после выключения блока держит опасное напряжение до 3 минут. Поэтому после выключения нужно ждать пока конденсаторы не разрядятся или их разрядить через резистор 3 — 5 Ком. Повысить безопасность при ремонте устройства можно с помощью трансформатора безопасности.

Схема трансформатора безопасности

Этот трансформатор имеет две обмотки на 220 В мощностью до 200 Вт (зависит от мощности ИБП). Такой трансформатор имеет гальваническую развязку с сетью. Первичная обмотка трансформатора включается в сеть, а вторичная с лампой подсоединяется к ИБП. В этом случае вы можете прикасаться к элементам высокой части устройства одной рукой, вы не получите удар током.

  1. Диагностика
  2. Ремонт пошагово с фото
  3. Видео
  4. Общие рекомендации по ремонту блока питания телевизора

Промышленные блоки питания нередко выходят из строя, иногда даже и высококачественные и дорогостоящие образцы. В таком случае обычный человек чаще всего выбрасывает и приобретает новое, но причина поломки может быть незначительной, а для радиолюбителя такие устройства представляют немалый интерес в плане изучения и возможности возвращения работоспособности. При том, что зачастую выбрасываются устройства, стоящие немало денег.

Предлагаем пользователям рассмотреть простой ремонт стабилизированного блока питания импульсного типа, основанного на обратноходовом генераторе с обратной связью по току и напряжению, что кроме стабилизации позволяет осуществить и защиту от перегрузки. Блок питается от сети переменного тока с напряжением от 100 до 240 Вольт частоты 50/60 Герц и выдаёт постоянное напряжение 12 Вольт 2 Ампер.

Описываемая здесь неисправность довольно часто встречается в блоках питания указанного типа и имеет следующие симптомы: напряжение на выходе периодически появляется и пропадает с определённой частотой, что визуально наблюдается как вспышки и погасания светодиода индикатора выходного питания:

Если же индикаторный светодиод не установлен, то подобный симптом можно обнаружить стрелочным вольтметром, подключив его к выходу блока питания. При этом стрелка вольтметра периодически будет отклоняться до некоторого значения и возвращаться обратно (может не до конца). Такое явление наблюдается вследствие срабатывания защиты устройства, при превышении напряжения или тока в определённых точках выше допустимого.

Это может произойти как и при коротком замыкании, так и при разрыве цепи. Короткое замыкание чаще всего бывает во время пробоя конденсаторов или полупроводниковых радиоэлементов, таких как диоды или транзисторы. Обрыв же может наблюдаться как у полупроводников, так и резисторов. В любом случае в первую очередь следует визуально осмотреть печатную плату и установленные на ней радиоэлементы.

ЖК-монитор

Современный человек все сильнее ощущает себя частью будущего, частью постоянно движущегося прогресса, поэтому те вещи, что еще недавно казались ему новинками и «чудом техники», сегодня уже не имеют никакого значения. Эта участь постигла виниловые пластинки, дискеты, CD и DVD-носители. А сейчас подошло время и стационарных компьютеров. И это неудивительно. Кому нужны старые громоздкие персональные компьютеры, когда столько разных компаний выпускают ультрановые, тонкие и легкие ноутбуки, планшеты и смартфоны с широкими экранами, а также лэптопы и нетбуки.

Большинство продвинутых пользователей уже давно стали частью «мобильного сообщества», перейдя с компьютеров на новые и современные гаджеты. Однако, учитывая менталитет простого народа, можно с уверенностью сказать, что старые ПК не только не были безжалостно выброшены на помойку, но, скорее всего, были бережно вычищены, упакованы, и сейчас хранятся в кладовках.

Из старого монитора можно сделать отличный телевизор своими руками, который, если выполнить всю необходимую работу качественно, может прослужить долгие и долгие годы.

Однако прежде чем приступать к созданию нового устройства из нескольких старых, необходимо приобрести еще некоторое количество деталей:

телевизионный тюнер;

  • сплиттер, а также шнур для подключения многоканального цифрового телевидения;
  • антенну;

кабель для монтажа антенны.

После приобретения всех вышеуказанных деталей необходимо просто соединить все устройства между собой. Так как разъемы в них разные, то ошибиться при монтаже попросту невозможно. Если телевизор не включается, ремонт своими руками обойдется гораздо дешевле и проще, так как запасные детали для компьютера гораздо легче найти в продаже, нежели устаревшие механизмы для телеаппарата. Это также существенно повлияет на популярность самодельного аппарата среди малоимущих лиц.

Рекомендации

Для того, чтобы предотвратить преждевременный выход телевизора Samsung из строя, нужно воспользоваться следующими рекомендациями. Следует подобрать оптимальное для установки оборудования место. Всем известно, что пользователя в большинстве случаев выбирают для ТВ место, исходя из меблировки комнаты, расположения кровати, дивана и стульев, на которых будут лежать или сидеть во время просмотра фильмов и телепередач. При этом мало кто задумывается о том, подходит ли это место для приемника.

Оборудование требует свободного пространства, оптимально, чтобы между стеной и техникой было не менее 10-15 см. В этом случае приемник будет меньше нагреваться и, соответственно, проработает намного дольше. Постарайтесь не допускать попадания прямых солнечных лучей на экран, поэтому устанавливать телевизор напротив окон также не рекомендуется.

Техника требует правильного ухода. Как минимум раз в неделю нужно протирать ее от пыли либо использовать пылесос с самой маленькой насадкой. Имейте в виду, что скопление пыли внутри устройства приводит к короткому замыканию. А вот мыть ТВ водой нельзя, поскольку вода, попадая внутрь, вызывает окисление контактов.

Отдельное внимание следует уделить регулировке экрана. Быстрого перегорания пикселей матрицы приемника можно избежать, если правильно выставить параметры яркости экрана

Для этого изготовителя техники Samsung рекомендуют снижать яркость. Конечно, в этом случае картинка, которую показывает дисплей, будет не такой сочной и насыщенной, но срок жизни оборудования многократно увеличится. Постарайтесь избегать механических повреждений, если телевизор разбитый и у него деформировано пол экрана – починить его вряд ли удастся.

Как заменить подсветку на телевизоре Samsung, смотрите в видео.

Ремонт телевизора

О неисправности телевизионного модуля питания прежде всего свидетельствует отсутствие свечение диода «спящего» режима. Первыми ремонтными операциями являются:

проверка на целостность (отсутствие обрыва) питающего шнура напряжения;
разборка телевизионного приемника и освобождение электронной платы;
осмотр платы блока питания, на наличие внешне неисправных деталей (вздувшихся конденсаторов, пригоревших мест на печатной плате, лопнувших корпусов, обугленной поверхности резисторов);
проверка мест пайки, при этом особое внимание уделяется пропайке контактов импульсного трансформатора.

Если визуально установить дефектную деталь не удалось, то необходимо последовательно проверить работоспособность предохранителя, диодов, электролитических конденсаторов и транзисторов. К сожалению, если вышли из строя управляющие микросхемы, установить их неисправность можно только косвенным способом – когда при полностью исправных дискретных элементах работоспособное состояние блока питания не наступает.

В практике ремонта имеют место случаи, когда модуль питания не работает (не запускается) а предохранитель не сгорел. Это может свидетельствовать о пробое (перегорании) транзистора генератора высокочастотных импульсов.

Наиболее частыми причинами неработоспособности телевизионных блоков является:

  • обрыв балластных сопротивлений;
  • неработоспособность (короткое замыкание) Высоковольтного фильтрующий конденсатор;
  • неисправность конденсаторов фильтров вторичного напряжения;
  • пробой или перегорание выпрямительных диодов.

Проверку всех этих деталей (кроме выпрямительных диодов) можно произвести, не выпаивая их из платы. Если удалось определить неисправную деталь, то ее заменяют и приступают к проверке выполненного ремонта. Для этого на место предохранителя устанавливают лампу накаливания и включают устройство в сеть.

Здесь возможны несколько вариантов поведения отремонтированного устройства:

  1. Лампочка вспыхивает и притухает, загорается светодиод спящего режима, на экране появляется растр. В этой ситуации в первую очередь замеряют напряжение строчной развёртки. При его завышенной величине необходимо проверить и заменить гарантированно исправными электролитические конденсаторы. Аналогичная ситуация проявляется при неисправности оптронных пар.
  2. Если лампочка вспыхивает и гаснет, светодиод не загорается, растр отсутствует значит не запускается генератор импульсов. В этом случае проверяется уровень напряжения на электролитическом конденсаторе фильтра высоковольтной части. Если оно ниже 280,0…300,0 вольт, то наиболее вероятны следующие неисправности:
    • пробит один из диодов выпрямительного моста;
    • велика утечка конденсатор (конденсатор «состарился»).

    Если напряжение отсутствует необходим повторно проверить целостность цепей питания и всех диодов выпрямителя высокого напряжения.

  3. Если свечение лампочки велико, необходимо тут же отключить модуль питания от сети и заново провести проверку всех электронных деталей.

Вышеперечисленная последовательность и схема проверки позволяют выявить основные неисправности питающего устройства телевизионного приемника.

Как проявляется неисправность БП

Современные телевизоры — компактны по сборке, потому починку произвести гораздо легче. Обычно сразу понятно, что вышло из строя, при визуальном осмотре. Но бывают неисправности, которые определяются только при помощи диагностического оборудования. Не следует самостоятельно пытаться починить материнскую плату без соответствующих знаний, это только усугубит поломку. А вот разобраться с блоком питания и подсветкой — вполне реально своими силами.

Блок питания может быть внешним либо интегрированным — причём первая характерна для ТВ с небольшой диагональю.

Характерные признаки:

  1. Не включается.
  2. Включается, но на изображении постоянно помехи, звук сильно фонит.
  3. Звук присутствует без картинки.
  4. Нормальный рабочий режим подключается после нескольких попыток включения и выключения.

Это типовые проблемы, связанные с блоком питания. Но, чтобы быть в этом уверенными, следует убедиться в том, что работает пульт и панель управления на самом телевизоре

Кроме того, проверить соединение антенны с приёмником, обратить внимание на погоду — помехи могут возникать из-за внешних причин. Переходить к БП следует после исключения внешних проблем

Другие причины поломки ТВ

Среди типичных и простых причин того, что телик не включается, может выступать пульт ДУ или отсутствие сигнала от антенного кабеля.

Неисправность пульта ДУ

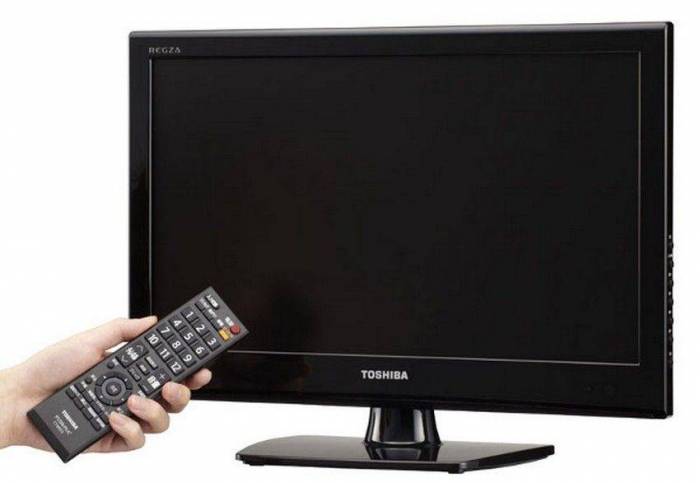

Если телевизор не включается с пульта, для начала, необходимо убедиться в годности батареек. Если они севшие – замените их. Часто телеприемник не может включиться из-за загрязнения контактов под кнопками. Для этого его можно разобрать самому, и очистить контакты мягкой тканью от скопившейся грязи. Если ваш пульт падал, то возможно повреждение кварцевого излучателя. В таком случае он подлежит замене. Ну а если вы залили ПДУ водой или какой-либо другой жидкостью, и он после разборки и просушки не заработал, то его придется заменить на новый.

Более подробно о починке пульта ДУ можно узнать из следующего видео или статьи.

Нет ТВ сигнала

При ремонте телевизоров LG, Sharp c ЖК дисплеем, Рубин, Горизонт с такими же экранами, часто возникает ситуация, когда при вполне исправном аппарате не происходит его включение. Оказывается, причиной может послужить отсутствие ТВ сигнала в антенном кабеле. Происходит это из-за срабатывания защиты шумоподавления (в теликах Рубин, ее стали ставить не так давно), и агрегат переходит в режим ожидания. Поэтому, если вы обнаружили свой телик в нерабочем состоянии, не стоит паниковать, а требуется проверить наличие сигнала от передающей станции.

В заключение можно сказать — когда вы принимаете решение о самостоятельном ремонте телеприемника, следует трезво оценивать свои способности и знания в этом деле. Если вы чувствуете себя не уверенно, то лучше это дело доверить телемастеру, тем более, что 220 В никто не отменял, и незнание элементарных правил безопасности может повлечь за собой неприятные последствия.
