Epson eb-w05

Принцип работы технологии 3LCD

На сегодняшний день существует два варианта реализации технологии 3LCD:

  • трансфлективная – пропускающая свет, обычно обозначается просто как «3LCD»;
  • рефлективная – отражающая свет – «3LCD Reflective».

Вне зависимости от варианта реализации, основная конструкция обязательно состоит из системы линз, дихроичных зеркал-фильтров и трех ЖК-матриц. В случае с технологией 3LCD Reflective добавляется система поляризационных фильтров, а матрицы располагаются на отражающем слое, что позволяет добиться недостижимых ранее уровней контрастности и качества изображения.

3LCD-проектор всегда обрабатывает и выводит три цвета одновременно

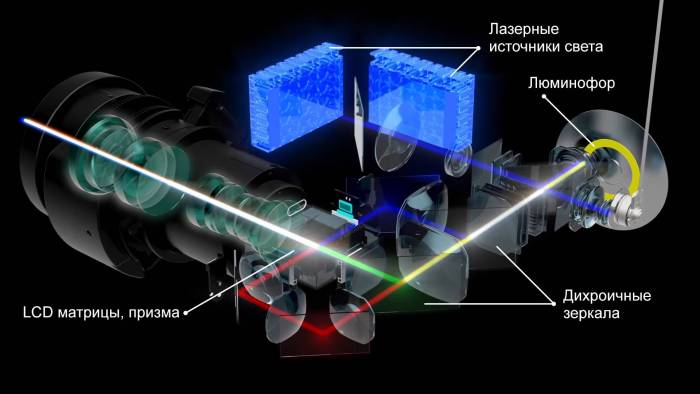

В традиционном варианте реализации 3LCD свет от источника (как классической лампы, так и лазерного источника света, используемого в самых новых моделях компании) падает на зеркала, установленные в оптическом блоке проектора. Эти зеркала или «фильтры» пропускают свет только одного из цветов (свет в определенном спектре) и отражают оставшуюся часть света. Проходя через систему из двух таких зеркал, весь поток белого света разделяется на три основных его составляющих – красный, зеленый и синий (R, G, B). Затем каждый из цветов попадает на соответствующую ему ЖК-матрицу.

Сами по себе матрицы, установленные в ЖК-проекторе — монохромные (т.е. формируют черно-белое изображение). ЖК-матрицы могут закрываться и открываться, тем самым пропуская либо не пропуская свет (либо пропуская его частично). Поскольку на каждую матрицу подается цветной пучок света, то на выходе получается черно-красное, черно-зеленое и черно-синее изображение. Они объединяются в полноцветное изображение в призме, на которой установлены все три матрицы, после чего результирующее изображение передается далее в оптическую систему и объектив и в итоге попадает на экран.

3LCD в проекторе Epson

В отличие от одноматричной технологии проецирования, используемой в проекторах конкурентов, все три матрицы всегда участвуют в процессе формирования результирующего изображения, что позволяет максимально эффективно использовать весь запас света лампы.

Узнайте больше о технологии 3LCD

Проектор на базе технологии 3LCD – ваш первый шаг к созданию первоклассного домашнего кинотеатра, организации эффективного интерактивного обучающего процесса и эффектных демонстраций. Чтобы узнать больше о том, как именно технология 3LCD делает мир проекционной техники лучше, предлагаем ознакомиться с дополнительными материалами:

  • Colorlightoutput.com – сайт, на котором подробно рассматривается параметр «цветовая яркость» и располагается постоянно пополняемая база замеров яркости по белому и цветовой яркости у проекторов разных брендов. Проекторы на базе технологии 3LCD всегда находятся на самой вершине списка благодаря удачному инженерному решению, позволившему реализовать данную технологию.
  • 3lcd.com – Много подробной информация о технологии 3LCD на английском языке.

Экономичность использования

Выгодная стоимость владения данным проектором достигается благодаря оригинальной лампе Epson E-TORL. Лампа потребляет меньше энергии по сравнению с аналогичными, и при этом имеет очень высокий ресурс — 10000 часов в экономичном режиме. Слайд-крышка, предусмотренная на корпусе проектора, не только защитит объектив от повреждений, но и позволит делать паузы во время презентации, не выключая проектор, при этом сократит энергопотребление на 20%. Кроме этого, в меню проектора появилась новый раздел ECO, который предусматривает различные настройки экономичного режима. Так, например, при использовании Спящего режима, проектор значительно снижает яркость, если в течение 5 минут не будет обнаружен источник сигнала, это позволит снизить энергопотребление до 70%.

Широкие возможности подключения и управления

Опциональный Wi-Fi адаптер для проектора Epson EB-X27 и программное обеспечение Multi-PC projection позволят одновременно выводить на экран до 4 изображений из целого ряда устройств, включая ПК, смартфоны и планшеты. С функцией «Модератор» вам станут доступны новые возможности коммуникации в режиме реального времени. Обладая правами управления, можно открыть доступ к вашей локальной сети или беспроводной сети и позволить делится своим контентом на большом экране проектора другим участникам, при этом полный контроль над отображением контента остается за вами. Эта функция идеально подходит для использования на конференциях, встречах или обучениях. Кроме этого, подключение смарт-устройств к проектору осуществляется моментально с помощью приложения Epson iProjection и QR-кода: просто отсканируйте отображаемый проектором QR-код с помощью планшета или смартфона и приступайте к работе.

Натуральное изображение

Технология 3LCD полностью избавляет проектор от «эффекта радуги», свойственного одноматричной технологии, в которой цвета проецируются по очереди, а готовое изображение формируется уже «в голове» у зрителя. Из-за этого в динамичных сценах проекция визуально разделяется на составляющие ее компоненты (например, RGB), что может отвлекать от происходящего на экране и даже вызывать головную боль и дискомфорт во время просмотра видеоматериала.

Кроме того, простота и естественность используемого в технологии 3LCD способа формирования цветов обеспечивает 3LCD-проекторам преимущество в виде плавных цветовых переходов и отсутствия видимых полос (или «banding») на изображении даже у самых недорогих моделей.

Одна из причин возникновения полос между цветовыми переходами состоит в том, что зеркальная матрица одноматричного проектора создает оттенки серого быстрым переключением между черным и белым, и точно управлять этим процессом значительно сложнее, чем в случае ЖК-матрицы 3LCD-проектора, которая может пропускать свет в большей или меньшей степени, точно управляя оттенками серого.

Вторая причина возникновения резких цветовых переходов связана с усилением белого. К примеру, для одноматричных проекторов в ярких режимах типична ситуация, когда при переходе от синего неба к белым облакам происходит резкое усиления яркости белого, и оттенки цветов между небом и облаками нарушаются. Поскольку в 3LCD-проекторах белый цвет всегда создается смешением красного, зеленого и синего, то подобной ситуации не возникает.

Принцип работы 3LCD-проекторов наиболее близок к формату видеосигнала RGB, и в расчеты не требуется добавлять такие дополнительные составляющие, как проецирование белого цвета отдельно, а также использование таких дополнительных цветов, как маджента и желтый, которые все равно не дают проектору преимуществ в плане расширения цветового охвата (к тому же это противоречило бы современным стандартам цветопередачи).

3LCD – эффективная технология проецирования

Большая часть практических преимуществ технологии 3LCD связана с тем, что она дает более высокую яркость, потребляя при этом меньше энергии, чем конкурирующая одноматричная технология.

Свет от лампы в любой момент времени полностью используется для формирования изображения. Это позволяет добиться более высокой яркости, не жертвуя качеством цветопередачи, и снижает нагрузку на лампу, продлевая ее ресурс и позволяя устанавливать более компактную систему охлаждения.

Секрет эффективности технологии 3LCD

Традиционным способом получения цветного изображения при выводе видеосигнала является смешение красного, зеленого и синего цветов (R, G, B).

Проектор, обладающий тремя LCD-матрицами, формирует полноцветное изображение, соответствующее всем современным стандартам (REC.709, BT.2020, DCI).С другой стороны, проектор, в котором используется одноматричная технология, в каждый момент времени работает только с одним цветом, что приводит к расходованию значительной части энергии лампы впустую. В видео ниже наглядно демонстрируются ключевые преимущества технологии 3LCD по сравнению с одноматричной технологией проецирования:

Подробный обзор технологий

Характеристики

Предупреждения
ПРЕДУПРЕЖДЕНИЕ по ГО Гарантия на лампу — согласно данным гарантийного талона, от даты производства.
Основные характеристики
Производитель EPSON
Модель EB-X05
Тип оборудования Проектор 3xLCDнайти похожий проектор
Источник света Газоразрядная лампа UHE Epson
Цвета, использованные в оформлении Белый
Лампа 210 Ватт; ресурс — 6000 часов в стандартном режиме или 10000 часов в Eco-режиме
Проекция
Типы проекции фронтальная, обратная, крепление к потолкуКрепления для проекторов
Яркость светового потока 3300 ANSI люмен в стандартном режиме, 2050 ANSI люмен в Eco-режиме
Контрастность 15000:1
Размер изображения по диагонали 0.76 — 7.62 метра (30″ — 300″)
Расстояние до экрана 0.89 — 10.95 метра
Throw Ratio 1.48 — 1.77Проекционный калькулятор
Вертикальная коррекция трапецеидальных искажений ±30°; автоматическая
Горизонтальная коррекция трапецеидальных искажений ±30°; ручная
Матрица
Формат матрицы 4:3
Матрица 3 x 0.55″
Разрешение матрицы 1024 x 768
Комплект поставки и опции
Пульт ДУ Входит в комплект поставкипульт
Комплект поставки CD-диск, кабель VGA, кабель питания, пульт ДУ, 2 батарейки типа AAкомплект №1комплект №2пульт
Опции (можно приобрести дополнительно) модуль беспроводной сети ELPAP10опции для проекторов
Функции медиаплеера
Воспроизведение по USB Поддерживается воспроизведение с USB Flash накопителя файлов без подключения к компьютеру
Интерфейс, разъемы и выходы
Интерфейс HDMI, USB 2.0 type A, USB 2.0 type B, аудиовход 2xRCA, вход VGA (15-пиновый коннектор D-Sub), композитный вход
USB Display Поддерживается (функция USB display 2 в 1 обеспечивает передачу изображения и сигнала управления по одному кабелю)
Прочие характеристики
Уровень шума проектора 37 дБ в стандартном режиме, 28 дБ в Eco-режиме
Встроенные динамики проектора 2 ватта (моно)
Объектив
Offset (офсетное проецирование) 8:1Центр изображения смещается относительно центра линзы. Изображение сдвигается без изменения положения проектора.
Фокусное расстояние объектива 16.9 — 20.28 мм
Светосила объектива 1/1.49 на коротком фокусе, 1/1.72 на длинном фокусе
ZOOM 1.2x
Фокусировка Ручная
Крышка объектива Встроена в проектор
Безопасность
Безопасность
Питание
Потребление энергии 282 Вт в стандартном режиме, 203 Вт в Eco-режиме, 0.2 Вт в режиме ожиданияИБП для проектора
Логистика
Размеры (ширина x высота x глубина) 302 x 82 x 237 мм
Вес 2.5 кг
Размеры упаковки (измерено в НИКСе) 37.65 x 33.47 x 15.1 см
Вес брутто (измерено в НИКСе) 3.65 кг
Внешние источники информации
Телефон основного сервисного центра (495) 450-04-03
Горячая линия производителя 8 (800) 100-64-20

3LCD-проекторы надежны

LCD-матрицы окружают нас повсюду – в телевизорах, планшетах, мониторах. С момента создания технологии было произведено более 90 миллионов 3LCD матриц, накоплен огромный опыт эксплуатации 3LCD-проекторов в самых разнообразных условиях, и весь этот опыт воплощен в современных проекторах на технологии 3LCD. Дополнительную надежность технологии обеспечивает отсутствие подвижных частей, таких как, например, цветовое колесо, которое используется в одноматричных проекторах.

Потенциал технологии 3LCD в плане надежности демонстрируется, в частности, в новейших лазерных инсталляционных проекторах серии Epson EB-L1000. Официальная гарантия на проектор и источник света у этих моделей составляет 5 лет или 20 тыс. часов при эксплуатации в режиме 24/7!

Изображения проекторов с одинаковой максимальной яркостью и разной цветовой яркостью
