Epson eb-x41

Характеристики

Принцип работы технологии 3LCD

На сегодняшний день существует два варианта реализации технологии 3LCD:

• трансфлективная – пропускающая свет, обычно обозначается просто как «3LCD»;
• рефлективная – отражающая свет – «3LCD Reflective».

Вне зависимости от варианта реализации, основная конструкция обязательно состоит из системы линз, дихроичных зеркал-фильтров и трех ЖК-матриц. В случае с технологией 3LCD Reflective добавляется система поляризационных фильтров, а матрицы располагаются на отражающем слое, что позволяет добиться недостижимых ранее уровней контрастности и качества изображения.

3LCD-проектор всегда обрабатывает и выводит три цвета одновременно

В традиционном варианте реализации 3LCD свет от источника (как классической лампы, так и лазерного источника света, используемого в самых новых моделях компании) падает на зеркала, установленные в оптическом блоке проектора. Эти зеркала или «фильтры» пропускают свет только одного из цветов (свет в определенном спектре) и отражают оставшуюся часть света. Проходя через систему из двух таких зеркал, весь поток белого света разделяется на три основных его составляющих – красный, зеленый и синий (R, G, B). Затем каждый из цветов попадает на соответствующую ему ЖК-матрицу.

Сами по себе матрицы, установленные в ЖК-проекторе — монохромные (т.е. формируют черно-белое изображение). ЖК-матрицы могут закрываться и открываться, тем самым пропуская либо не пропуская свет (либо пропуская его частично). Поскольку на каждую матрицу подается цветной пучок света, то на выходе получается черно-красное, черно-зеленое и черно-синее изображение. Они объединяются в полноцветное изображение в призме, на которой установлены все три матрицы, после чего результирующее изображение передается далее в оптическую систему и объектив и в итоге попадает на экран.

3LCD в проекторе Epson

В отличие от одноматричной технологии проецирования, используемой в проекторах конкурентов, все три матрицы всегда участвуют в процессе формирования результирующего изображения, что позволяет максимально эффективно использовать весь запас света лампы.

Характеристики Epson EB-X41

Проекция

• Диафрагменное число (F), макс

  1

• Диафрагменное число (F), мин

  1

• Макс. отношение расстояния к размеру изображения

  1

• Макс. размер по диагонали

  7 м

• Макс. частота кадров

  85 Гц

• Макс. частота строк

  69 кГц

• Масштабирование оптическое

  1

• Мин. отношение расстояния к размеру изображения

  1

• Мин. размер по диагонали

  0 м

• Мин. частота вертикальной развертки

  50 Гц

• Мин. частота горизонтальной развертки

  15 кГц

• Фокусное расстояние (макс.)

  16 мм

Основное

• Класс устройства

  портативный

• Количество матриц

  3

• Реальное разрешение

  1024×768

• Рекомендуемая область применения

  для офиса

• Тип устройства

  LCD

• HDTV

  нет

• Встроенный DVD-плеер

  нет

• Документ-камера в комплекте

  нет

• Поддержка 3D

  нет

• Широкоформатный

  нет

Лампа

• Количество ламп

  1

• Тип лампы

  UHE

• Мощность каждой лампы

  210 Вт

• Срок службы лампы

  6000 ч

• Срок службы лампы в экономичном режиме

  10000 ч

Интерфейсы

• Количество аудиовходов RCA

  1

• Количество входов HDMI

  1

• Количество входов VGA

  1

• Количество интерфейсов USB Type A

  1

• Количество композитных видеовходов

  1

• Wi-Fi

  нет

• Вход DVI

  нет

• Вход HDMI

  да

• Вход RGB

  нет

• Вход S-Video

  нет

• Вход VGA

  да

• Вход аудио miniJACK

  нет

• Вход аудио RCA

  да

• Вход аудио коаксиальный

  нет

• Вход аудио оптический

  нет

• Вход видео композитный

  да

• Выход RGB

  нет

• Выход S-Video

  нет

• Выход VGA

  нет

• Выход аудио miniJACK

  нет

• Выход аудио RCA

  нет

• Выход аудио коаксиальный

  нет

• Выход аудио оптический

  нет

• Выход видео композитный

  нет

• Выход видео компонентный

  нет

• Интерфейс Ethernet

  нет

• Интерфейс PS/2

  нет

• Интерфейс RS-232

  нет

• Интерфейс USB Type A

  да

• Интерфейс USB Type B

  да

• Поддержка Compact Flash

  нет

• Поддержка Memory Stick

  нет

• Поддержка PC Card

  нет

• Поддержка SD

  нет

• Последовательный цифровой интерфейс (SDI)

  нет

• Разъем SCART

  нет

• Устройство для чтения карт памяти

  нет


• Тип коррекции трапецеидальных искажений

  вертикальная/горизонтальная

• Контрастность

  15000

• Световой поток

  3600 ANSI лм

• Световой поток в экономичном режиме

  2235 ANSI лм

• NTSC

  да

• PAL

  да

• SECAM

  да

• Коррекция трапецеидальных искажений

  да

• Поддержка формата входного сигнала 1080i

  да

• Поддержка формата входного сигнала 1080p

  да

• Поддержка формата входного сигнала 480i

  да

• Поддержка формата входного сигнала 480p

  да

• Поддержка формата входного сигнала 576i

  да

• Поддержка формата входного сигнала 576p

  да

• Поддержка формата входного сигнала 720p

  да

Дополнительно

• Количество встроенных громкоговорителей

  1

• Мощность каждого громкоговорителя

  2 Вт

• Уровень шума

  37 дБ

• TV-тюнер

  нет

• Картинка в картинке

  нет

• Моторизированная фокусировка

  нет

• Моторизированное масштабирование

  нет

• Питание от аккумулятора/батареек

  нет

• Сабвуфер

  нет

Габариты

• Вес

  2 кг

• Высота

  82 мм

• Глубина

  237 мм

• Ширина

  302 мм

Натуральное изображение

Технология 3LCD полностью избавляет проектор от «эффекта радуги», свойственного одноматричной технологии, в которой цвета проецируются по очереди, а готовое изображение формируется уже «в голове» у зрителя. Из-за этого в динамичных сценах проекция визуально разделяется на составляющие ее компоненты (например, RGB), что может отвлекать от происходящего на экране и даже вызывать головную боль и дискомфорт во время просмотра видеоматериала.

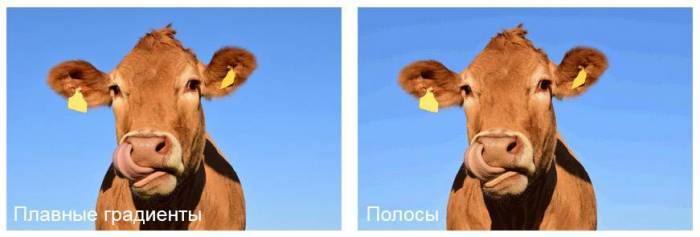

Кроме того, простота и естественность используемого в технологии 3LCD способа формирования цветов обеспечивает 3LCD-проекторам преимущество в виде плавных цветовых переходов и отсутствия видимых полос (или «banding») на изображении даже у самых недорогих моделей.

Одна из причин возникновения полос между цветовыми переходами состоит в том, что зеркальная матрица одноматричного проектора создает оттенки серого быстрым переключением между черным и белым, и точно управлять этим процессом значительно сложнее, чем в случае ЖК-матрицы 3LCD-проектора, которая может пропускать свет в большей или меньшей степени, точно управляя оттенками серого.

Вторая причина возникновения резких цветовых переходов связана с усилением белого. К примеру, для одноматричных проекторов в ярких режимах типична ситуация, когда при переходе от синего неба к белым облакам происходит резкое усиления яркости белого, и оттенки цветов между небом и облаками нарушаются. Поскольку в 3LCD-проекторах белый цвет всегда создается смешением красного, зеленого и синего, то подобной ситуации не возникает.

Принцип работы 3LCD-проекторов наиболее близок к формату видеосигнала RGB, и в расчеты не требуется добавлять такие дополнительные составляющие, как проецирование белого цвета отдельно, а также использование таких дополнительных цветов, как маджента и желтый, которые все равно не дают проектору преимуществ в плане расширения цветового охвата (к тому же это противоречило бы современным стандартам цветопередачи).
