Выбор и подключение акустики для телевизора

Особенности акустических систем для телевизора

Любая акустика должна хорошо передавать звуки всех частотных диапазонов и при этом не давать им заглушать друг друга. Поэтому колонки должны иметь минимум два канала: низкий (басы) и высокий. Чтобы звучание было реалистичным, динамики следует размещать на некотором расстоянии от телевизора и поворачивать под определенными углами. Для этого сателлиты соединяются проводами достаточной длины или подключаются по беспроводному каналу. Количество компонентов акустической системы варьирует от 2 до 11 единиц.

При этом акустические системы (АС), наиболее подходящие для подключения к телеприемнику, выделяются некоторыми нюансами.

1. Питание элементов аудиосистемы должно быть сетевым, поскольку замена или подзарядка батарей создаст лишние проблемы, а USB-разъемом оснащаются не все модели телевизоров.
2. Стандартов подключения внешних аудиоустройств на рынке несколько, но недорогие колонки чаще всего подсоединяются к источнику звука через разъем mini-jack или RCA, в других случаях покупатели могут выбрать между форматами HDMI, SCART, S-Video, оптическим или коаксиальным кабелем.
3. Другая важная особенность — зависимость качества воспроизведения от источника аудиоданных. Поэтому добиться глубокого звука при просмотре аналогового ТВ невозможно даже с колонками Hi-End класса. Справедлива и обратная зависимость: слабые динамики искажают звуковую дорожку высокого качества, например, при воспроизведении видео с Blue-Ray дисков и просмотре Смарт-ТВ.

Как подключить колонки?

После того как с выбором колонок для ТВ вопрос решен, останется только заняться их установкой. Сделать это абсолютно просто, самое главное – не забыть выключить саму технику. В первую очередь следует осмотреть телевизор и выяснить, какие выходы для звука в нем имеются. После этого осуществляется соединение кабелей, убавляется регулятор звука и включается два устройства (телевизор и акустическая система). Если все сделано правильно, то в динамиках появится звук.

Для того чтобы разделить или вывести звук с акустики, подключенной одновременно к ТВ, компьютеру и домашнему кинотеатру, нужно использовать специальный переходник и провод SCARD или RCA. При этом стоит заметить, что большинство современных моделей смартфонов для вывода цифрового звука имеют соединяющий кабель HDMI, подсоединить который легко.

Что же касается отдельного подключения сабвуфера, то оно выполняется с помощью кабеля RCA. Сабвуфер таким образом можно подсоединить к другим элементам акустики, домашним кинотеатрам и усилителям. В некоторых случаях к телевизору подключают только усилитель, для этого применяют один из следующих разъемов: оптический, для наушников, SCARD или RCA.

Если же нужно установить беспроводные колонки через Bluetooth, то следует вначале зайти в меню настроек и выбрать характерный значок. Потом включаются сами колонки, нажимается в открывшемся окне телевизора кнопка «Поиск». В появившемся списке выбирается колонка, и процедура подключения считается завершенной. В некоторых моделях телевизора функция Bluetooth не предусмотрена, тогда в этом случае для подключения колонок понадобится специальный кабель USB. Он стоит недорого и является универсальным.

В следующем видео узнаете, как подключить колонки к телевизору, на примере акустической системы Edifier R2700 2.0.

Виды акустических систем

Акустические системы различают как по конструкции и количеству громкоговорителей, по их расположению, так и по принципу действия.

По принципу действия громкоговорителей (динамиков) различают два основных направления:

1. Электродинамические;
2. Электростатические.

Электродинамические наиболее распространены. Это обычный динамик, у которого диффузор закреплен через упругий подвес на каркасе (диффузородержателе). На обратной стороне диффузора закреплена катушка из медной проволоки, помещенная в магнитное поле постоянного кольцевого магнита. Диффузор и создает звуковые колебания, возмущая воздух из-за взаимодействий постоянного поля кольцевого магнита и магнитного поля создаваемого переменным током звукового сигнала через катушку. От материала, из которого он изготовлен, геометрических размеров и формы зависит качество звучания и спектр воспроизводимых частот.

Электростатические имеют относительно новую конструкцию, очень малый коэффициент нелинейных искажений (порядка 0.05%) и очень большую цену. К тому же для их работы нужен специальный усилитель с выходным повышающим трансформатором, для создания высоких напряжений. Такие акустические системы стоят дороже классических с электродинамическими громкоговорителями. Их АЧХ не позволяет охватить низкочастотный спектр при малых линейных размерах громкоговорителя. Поэтому в таких АС совмещают электростатический и электродинамический звукоизлучатели, но, опять же, в паре с дорогим усилителем. Так получается добиться относительно ровной АЧХ и высокого качества звука.

По месту расположения и назначению делят колонки на такие виды:

1. Напольная;
2. Полочная;
3. Планарная;
4. Центрального плана;
5. Тыловая;
6. Фронтальная;
7. Сабвуфер.

Также есть деление на:

1. Активные. В них усилитель встроен в одну из колонок акустической системы. Такие колонки чаще всего встречаются в бюджетном сегменте, в сегменте АС для домашних кинотеатров и в области акустики для ПК;
2. Пассивные. Для их работы нужен отдельный, внешний усилитель. Такие колонки наиболее были распространены в прошлом веке, большинство советских АС были именно пассивного типа. Сейчас пассивные системы в основном занимают средний и высокий ценовой сегмент.

Количество колонок

При всем этом разнообразии классификаций, первое, что бросается в глаза, при выборе колонок в магазине — цифры типа 2.0, 2.1, 5.1, написанные на коробках и ценниках. В любительском ценовом сегменте это один из основных показателей. Обозначение несет в себе количество колонок и сабвуферов.

Для сведения! Сабвуфером называют колонку рассчитанную на низкие частоты (НЧ). Она даёт глубокий и красивый бас даже самым маленьким СЧ—ВЧ колонкам.

Перейдем к расшифровке цифровых сокращений:

• 1.0 — 1 колонка. Такие используются в качестве портативных акустических системах либо колонках для мобильных телефонов. Часто в такие модели встраивают радиоприемники и проигрыватели, но и возможность работать в качестве колонки остаётся всегда;
• 2.0 — в этих комплектах поставляется 2 фронтальных колонки. Подходят для просмотра телевизора со стереозвуком в небольших помещениях или для компьютера;
• 2.1 — более прогрессивные акустические системы. Они поставляются комплектом из 2 фронтальных колонок и 1 сабвуфера. АС имеет глубокий бас по сравнению с системами типа 2.0, а колонки воспроизводят диапазон в области средних и высоких частот;
• 4.0 — две колонки для установки впереди и две тыловых колонки. Встречаются реже, чем остальные;
• 4.1 — две тыловые, две передние и сабвуфер;
• 5.1 — одна из наиболее распространенных систем для объемного звука. Состоит из двух тыловых, двух передних, одной фронтальной (спереди по центру) и сабвуфера. Отлично подходят для фильмов и игр, такой звук обеспечивает глубокое погружение в сюжет и восприятие спецэффектов.

Есть и системы 7.1, 7.2, 9.1, но они в быту редко используются из-за своей большой цены.

Зачастую, в бытовых активных АС для телевизора усилитель располагается в корпусе сабвуфера, если его нет — то в корпусе одной из колонок.

Саундбар

Компактным решением для повышения качества звука является саундбар — это такая акустическая система, которая ставится под телевизор. Она выглядит в виде продолговатой колонки с набором динамиков объединённых в одном корпусе.

Саундбар ставится под телевизор

Её преимущества — это компактность и неплохое качество звука, но сравнивать с Hi-Fi системами 5.1 бессмысленно, в том числе и из-за компактности.

Акустическая система для телевизора – параметры

Когда решены основные вопросы со стандартом подключения к определенной модели телевизора, подходит время для разбора ключевых характеристик. Они могут стать ориентиром в многообразии производителей и моделей, а также оптимальном подборе стоимости колонки или комплекта технических устройств.

Мощность

Одна из основных характеристик работы колонки, которая измеряется в Ваттах. Обычно параметр ограничен конструктивными особенностями или возможностями механической прочности материалов, из которых изготовлен динамик

Немаловажное значение здесь имеют также электрические характеристики катушки внутри системы

Для пассивных колонок важно правильно подобрать усилитель, чтобы устройства не вышли из строя. Правило такое: мощность усилителя должна быть меньше мощности пассивных динамиков

При этом стоит обратить внимание на рекомендуемую мощность, если она будет мала, колонки хорошего качества тоже будут звучать плохо

Чувствительность

По-другому, этот параметр отвечает за максимальную громкость. Единица измерения этой величины – децибелы или ватты на метр. Физический смысл – уровень громкости на 1 Ватт мощности при удаленности от динамика на один метр при частоте в 1000 Герц.

Здесь все просто: чем параметр выше, тем большую громкость на выходе вы получите.

Импеданс

Этим термином называют общее сопротивление, которое могут выдержать динамики (реактивное и активное соответственно), измеряется величина в Омах

Важно, чтобы этот параметр также сочетался с максимально возможными значениями для усилителя

Типовые величины, используемые на практике, — от 4 до 8 Ом. Есть взаимосвязь с частотой: чем выше она, тем должен быть больше импеданс.

Материалы и дизайн

Ранее уже упоминалось, что в корпусе лучше уделить внимание материалам на основе дерева, а не пластика. Однако последний остается самой дешевой альтернативой

Встречаются также металлические экземпляры. Однако, качество звука у них не отличается чистотой.

Дизайн может быть в принципе любым. Постарайтесь подобрать колонки под дизайн интерьера, чтобы аудиосистема лучше вписывалась. Цветы исполнения бывает разным, но традиционно большинство динамиков делают с черной отделкой.

Способ подключения

Ранее в это статье уже приводились сведения об основных разъемах, для подключения аудио кабелей. Приводим также схему их возможного расположения и общий внешний вид возможных разъемов.

В дополнение к разговору о способах подключения стоит упомянуть интерфейс подключения. Выделяют три основных варианта:

• аналоговый (на основе тюльпанов и разъема 3,5 мм),
• цифровой (SCART, HDMI),
• беспроводные технологии (на базе Wi-Fi, если такую функцию поддерживает сам телевизор).

Типы входов и разъёмов

Чтобы понять, как подключить колонки к вашему телевизору, необходимо разобраться в разъёмах и входах. Первые находятся в телевизоре, вторые — это выходы, с помощью которых колонка подключается к устройству. Выходов может и не быть, если у колонки есть функция беспроводного подключения (через блютуз или вай фай).

Насчёт производителя телевизора также не стоит переживать лишний раз, все актуальные на данный момент бренды вроде Сони, Самсунг или LG поддерживают максимум стандартных разъёмов, которые могут понадобится для подключения акустики к телевизору.

Как телевизоры, так и колонки имеют стандартизированные разъёмы и входы. Это сделано для того, чтобы пользователи могли не подбирать технику по принципу наличия нужного входа и вся техника была по возможности совместима.

Разъём для подключения наушников и гарнитуры

Большинство людей хотя бы раз в жизни видели такой разъём, если пользовались наушниками — он небольшой, круглый, есть практически на всех тв-устройствах, кроме разве что самых старых и более не актуальных на рынке.

Через такой вход проще всего подключать колонки от компьютера. Такие колонки могут и не иметь других выходов, так что это лучший в плане экономии времени и средств способ (в противном случае придётся подключать акустику такого типа к телевизору через специальный переходник, который придётся докупить отдельно).

Компьютерные колонки нередко бывают посредственного качества и не стоят таких усилий. Также плюс использования такого входа в том, что его сложно сломать, загрязнить или погнуть изнутри.

Подключение устройства к телевизору с помощью тюльпана

Тюльпан — это название композитного кабеля с двумя или более входами, которые промаркированы разными цветами (белый, жёлтый, красный). Классический способ подключить к телевизору внешнее устройство, так как инструкция уже «встроена» в кабель, пользователю нужно всего лишь воткнуть части кабеля в аналогичные по цвету разъёмы.

Обычно пользователю не нужно докупать композитный кабель отдельно, он входит в комплектацию телевизора или колонки. Но даже если такой кабель потеряется, заменить его очень дёшево, а найти можно в любом магазине электроники.

HDMI разъём

Такой вход есть не во всех телевизорах, его можно найти только на современных моделях. С его помощью можно подключить к телевизору акустику самого высокого качества — полноценные аудиосистемы вроде домашних кинотеатров. Если пользователь не имеет таких дополнительных устройств, ему лучше выбрать какой-то из предыдущих способов подключения.

Работает ситуация и в обратную сторону. Владельцу домашнего кинотеатра или просто нескольких объединённых акустических устройств обязательно понадобится HDMI-разъём. Всё необходимое для подключения уже должно быть в комплектации системы.

Вывод звука через такой разъём будет самым качественным. Если целью подключения системы является просмотр фильма в компании или видеоигровой сеанс по сети, во время которого важен каждый звук, этот вариант идеально подойдёт.

Pioneer S-ESR2TB

Эта пассивная акустика представлена напольными колонками. Бренд достаточно популярен, поэтому слишком много о качестве говорить не стоит.

Характеристики:

1. В составе комплекта 2 фронтальные, 2 тыловые и 1 центральная колонка.
2. Чувствительность: тыловые – 81,5 дБ, фронтальные – 83 дБ, центральные – 88 дБ.
3. Частота в пределах 30-40 тыс. Гц.
4. Фронтальные элементы трехполосные, центральный двухполосный.
5. Корпус изготовлен из МДФ.
6. В комплекте есть крепежи для монтажа.
7. Стоимость – от 21 000 рублей.

Эта напольная система обеспечит качественным звуком бюджетный домашний кинотеатр

Элементы можно расположить как на полу, так и на полке

Особенности подключения акустики

Если необходимо просто подключить колонку к телевизору, это очень просто — даже не нужны настройки, устройство будет выводить звук с улучшенными настройками громкости и не более того. Но сложные аудиосистемы требуют чуть более глубокого подхода

Особенно большое внимание требуется к домашним кинотеатрам, состоящим из 3-5 колонок

Подключение активных колонок

Активные колонки это просто колонки со встроенным усилителем звука. При наличии таких устройств дополнительно докупать усилитель нет необходимости. Они чаще всего дороже пассивных колонок, но окупают себя за счёт экономии средств и свободного пространства.

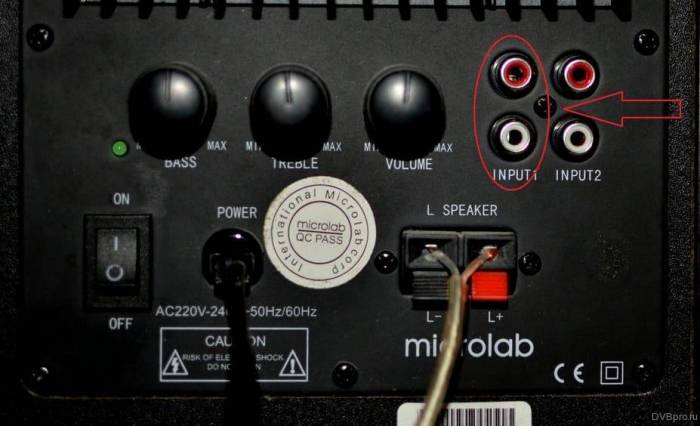

Чаще всего активные колонки оснащены «тюльпанами». Для того, чтобы они заработали, необходимо подключить их к электросети через стандартную «вилку».

Подключение пассивных колонок

Пассивные колонки не имеют встроенного усилителя, его придётся приобретать отдельно, а его мощность обязательно должна быть выше мощности основной акустики хотя бы на 30%. Процесс их подключения не сильно отличается от такового у активных колонок, просто к процессу добавляется один переходной этап.

Как подключить пассивную акустику к телевизору:

1. Необходимо соединить колонки с усилителем. Именно усилитель является переходным звеном между телевизором и основной акустикой. Соединение происходит с помощью кабеля, который продаётся вместе с усилителем.
2. Теперь нужно подключить всю конструкцию к телевизору через усилитель — из него есть выход, который должен подходить к разъёму на телевизоре (как правило это «тюльпан»).
3. Для того, чтобы всё заработало, достаточно включить колонки в розетку.

Выбор между пассивными и активными колонками полностью зависит от потребностей владельца телевизора. У каждого типа акустики есть как плюсы, так и минусы.

Подключение музыкального центра

Музыкальный центр — это, если говорить простыми словами, комплект колонок разного типа звучания, предназначенный для максимально качественного воспроизведения музыкальных композиций. Конечно, такой центр подойдёт и в качестве акустики для просмотра фильмов, но весь его потенциал раскрывается при попытке использовать его для домашнего концерта.

С музыкальным центром можно достичь не только громкости — разные колонки обеспечивают качественное воспроизведение различных звуковых дорожек.

Соединять части музыкального центра не нужно, они уже соединены между собой проводами (более современные модели центров могут быть беспроводными — такие настраиваются через телевизор). Провода в свою очередь чаще всего соединены в одном выходе, который подключается к телевизору («тюльпан» или HDMI).

Подключение домашнего кинотеатра

Домашний кинотеатр по сути является модернизированной версией музыкального центра, но рассчитанной на просмотр фильмов (объёмный звук) и размещение колонок по всей комнате. Последнее и называется эффектом «домашнего кинотеатра». Колонки разного размера и назначения расположены так, что создаётся иллюзия «звука отовсюду».

По принципу подключения домашний кинотеатр ничем не отличается от музыкального центра. Это несколько колонок, соединённых между собой проводами или работающих на беспроводной основе. Так как пользоваться домашним кинотеатром без установки невозможно, то к моменту подключения все части акустической системы такого типа должны быть на месте.

Пользователю остаётся только взять общий разъём (в который сходятся провода от всех колонок) и подключить его к телевизору. Разъём может быть вида «тюльпан» или HDMI.

Телевизор и беспроводная колонка

Сейчас пользователи отдают предпочтение беспроводной акустике. Это удобно, на проводах не скапливается пыль, а места остаётся больше. Пока что средняя портативная колонка уступает по качеству звука средней колонке с проводами, но технологии уже почти сравнялись.

Подключаются такие колонки через BlueTooth, потому перед использованием необходимо заняться разовой настройкой:

1. Включить телевизор и саму колонку.
2. Настроить блютуз на телевизоре — это делается через пульт, нужно найти эту функцию и активировать её, чтобы устройство смогло «увидеть» колонку.
3. Если пользователь всё сделал верно, на экране телевизора отобразится список устройств, доступных для подключения по BlueTooth. В том случае, если их отображается несколько, нужно найти среди списка колонку.

После этого звук должен полноценно воспроизводиться. Если этого не произошло, то возможны проблемы с самой акустикой или телевизором.

Стационарная беспроводная акустика

Качественные акустические wireless системы ничем не уступают обычным, а нередко и превосходят их по способности передачи нюансов звучания. При этом отсутствие необходимости подключения проводов позволяет гармонично вписывать акустику в общий интерьер помещения.

акустика беспроводная для телевизора Soundbar HW-MS6500

Наиболее интересным представителем этого класса, пожалуй, является Soundbar HW-MS6500 компании Samsung. Он представляет собой вытянутый изогнутый корпус, который легко разместить под телевизором, хоть на подставке, хоть на стене. В корпусе саундбара, несмотря на его компактность, собрана мощная 3-канальная акустическая система из 9 динамиков полной выходной мощностью 400 Вт.

На каждый динамик идет отдельный усилитель, так что, в целом, сам Soundbar легко обеспечивает диапазон частот 38 Гц -20 кГц. Больше того, он поддерживает Bluetooth на выходе и к нему можно подключить 4 беспроводных колонки, обеспечив полностью объемный звук. Это действительно отличное решение для домашнего кинотеатра.

Подобные системы в виде саундбаров есть и у других производителей: Sony, Pioner, LG. На сегодняшний день такая конструкция внешней акустики для телевизора является, пожалуй, наиболее оптимальной. Она позволяет создавать объемное звучание с помощью беспроводных колонок, даже если сам телевизор не оснащен функцией Bluetooth. Саундбар может соединяться с ним через HDMI, а затем передавать сигнал на беспроводные устройства.

Sony HT-MT500 +

В качестве примера можно рассмотреть саундбар Sony HT-MT500 +, который и сам способен создать хороший звук в 20 ВТ, однако в комплекте имеет wireless сабвуфер в 25 Вт, который помогает оформить окружающий звук. Для этого используется специальная технология S-Force PRO Front Surround, однако, если не обращать внимания на пышное название, объемное звучание действительно получается.

Если же сам телевизор имеет Bluetooth, то задача значительно упрощается. В этом случае можно использовать беспроводную акустику напрямую, как стационарные системы, так и портативные.
