Как сделать антенну для телевизора своими руками?

Расчет

Существует два пути: смонтировать антенну для приема сигнала в общем диапазоне или для работы с конкретной частотой. При этом проблемой всегда становится слишком слабый сигнал, недосягаемость зоны приема или наличие поблизости заглушающего источника.

Однако неоспоримый плюс цифрового телевещания – способность передавать прямую и отраженную волну. А разнообразие конструкций позволяет подобрать оптимальный вариант антенны из кабеля для цифрового ТВ, которая обеспечит идеальную картинку и звучание.

Некоторые модели телевизоров с функцией Smart-TV способны измерить качественные показатели и определить причину неудобств. Самостоятельно, даже с применением специализированного оснащения произвести замеры, чтобы определить, отчего картинка некачественная, невозможно, если антенна не относится к категории всеволновых устройств приема, а причисляется к разряду дециметровых.

Правила расчета

Те, кто не пытается имитировать конструкцию «на глаз», задаются вопросом, как сделать антенну для телевизора своими руками, чтобы она по техническим характеристикам не уступала заводским модификациям? Ответ прост – пользуйтесь рекомендациями и правилами, описанными ниже.

Для начала уясните, что придется:

  1. Рассчитать длину волны сигнала, принимаемого от каждого передатчика DVB-T2, находящегося в радиусе досягаемости.
  2. Выбрать тот передатчик, который производит волны максимальной длины.
  3. Вычислить ½ поперечного сечения волны, которая и будет проецироваться по горизонтальной оси антенны.

Важно, чтобы последняя величина соответствовала геометрическим размерам «ветвей». Это и будет областью приема качественного сигнала T2

Практический пример

Допустим, что в населенном пункте, районе, городе округе или области работают три вышки, с рабочими параметрами:

  1. 32 ТВК, 546 МГц.
  2. 34 ТВК, 578 МГц.
  3. 24 ТВК, 498 МГц.

Чтобы сделать антенну своими руками, на первом этапе еще до проектирования и сборки необходимо рассчитать длины волн по формуле ƛ = 300/F. А F в данном случае – это частота в мегагерцах.

Получается, что для этого примера ƛ равна 0,55; 0,52 и 0,60 соответственно. Это значит, что за основу берется третий мультиплекс, так как в своем рабочем диапазоне он выдает волну наибольшей длины.

Теперь остается разделить ее на 2, чтобы определить рабочую зону самодельной антенны. Коэффициент ½ берется потому что волна синусоидальна, а значит, в поперечном сечении она равняется ƛ/2, что соответствует 0, 30 м.

А так как в расчетах используется полудлина, зона охвата будет 0, 15 м. или 15 см. На основании полученных данных приступайте к разработке чертежей для последующего изготовления и монтажа элементов.

Расположение и подключение

Для принятия и обработки цифрового сигнала подойдет комнатный и уличный вариант конструкции. Антенну можно установить на крыше или специальной мачте, что улучшит качество приема. При этом используется телевизионный кабель. Но чтобы не создавать помех, имеет смысл сделать его как можно короче. Нужно выбрать оптимальный вариант высоты конструкции и длины шнура.

Антенна «бабочка»

Квадраты, ромбы, восьмёрки – далеко не единственные формы для приёма «цифры». Некоторые пользователи предпочитают делать антенну бабочку . Если придерживаться инструкции и выполнить всё верно, то антенное устройство не уступает покупному аналогу дециметрового диапазона. Преимущество этого варианта состоит в том, что конструкцию не придётся создавать с нуля. Возьмите решётку и переделайте её в DVB-T2–телеантенну.

Инструкция по самостоятельному созданию антенны:

  1. Подыщите подходящий материал для создания основы. Практика показывает, что неплохим решением станет деревянная доска.
  2. Теперь необходимо нарезать восемь проводов по 37,5 см каждый.
  3. Внутри провода следует зачистить. В качестве ориентира используйте двухсантиметровый задел.
  4. Кабели должны принять V-образную форму, для этого их необходимо согнуть. Оптимальное расстояние между ними – 7,5 см.
  5. Отдельно приготовьте два провода по 22 см каждый.
  6. Проведите зачистку кабелей в тех точках, где они крепятся к основе антенного устройства.
  7. Саморезы следует расположить вдоль доски, которая выполняет функцию основания. Парой проводов соедините V-образные компоненты.
  8. Соедините телеантенну с проводом при помощи штекера.

На сборку конструкции уйдёт относительно немного времени. На всех этапах изготовления проблемы не возникают. Покупать материалы не нужно, используйте подручные средства.

Из картонной коробки

Для такой конструкции картон потребуется в качестве основного материала. Из него вырезается пара прямоугольников размером 25х30 см. В дополнение потребуется приготовить:

  • фольгу;
  • клей;
  • медную проволоку;
  • болты и гайки;
  • отвертку;
  • нож;
  • кабель со штекером.

Пошаговое создание антенны из картона следующие:

  1. Из фольги вырезаются 2 прямоугольника, аналогичных картону (25х30) и плотно склеиваются с основанием.
  2. Остатки клея удаляются, все зазоры или выступы нужно убирать для улучшения сигнала.
  3. Готовые прямоугольники являются активной частью для приема, потребуется просто подключить кабель.
  4. Ножом вырезать места под болты на смежных углах картона.
  5. К разным отверстиям вставляется внутренняя и внешняя часть.
  6. Контакты закрепить гайкой к болту.

На этом оборудование считается готовым, но важно точно рассчитать расстояние между фольгированным картоном. Кабель включается в ТВ и прямоугольники двигаются с сохранением параллели смежных частей друг к другу

Как только дистанция определена, элементы крепятся к каркасу. Для этого подойдут смежные углы. В результате антенна готова к эксплуатации. Детали изготовления с пошаговым руководством можно видеть на видео

Данный вариант подходит только в качестве комнатного оборудования, поскольку фольга теряет качества при воздействии внешних факторов.

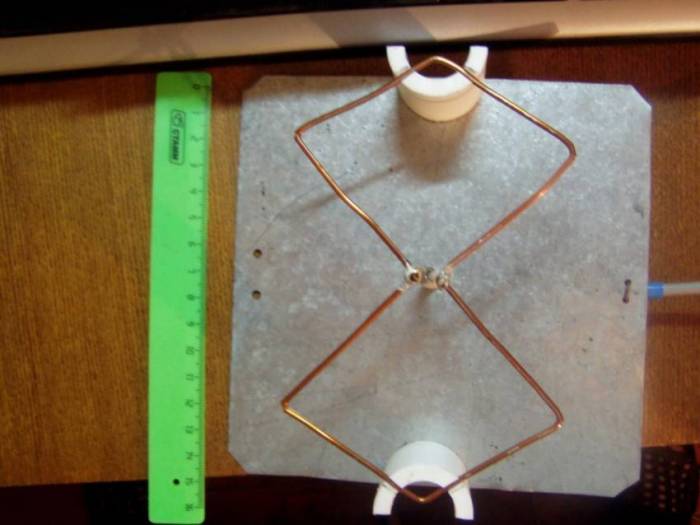

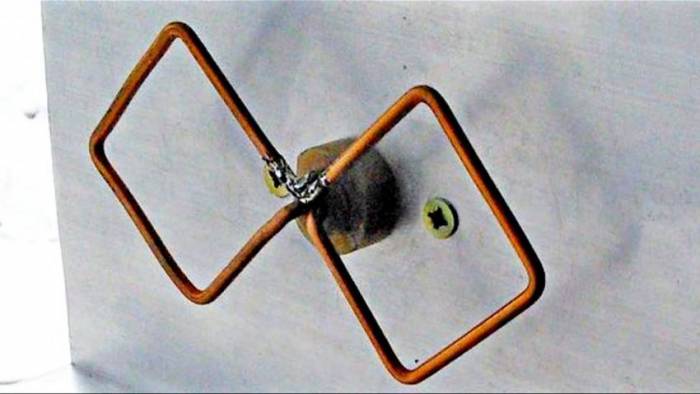

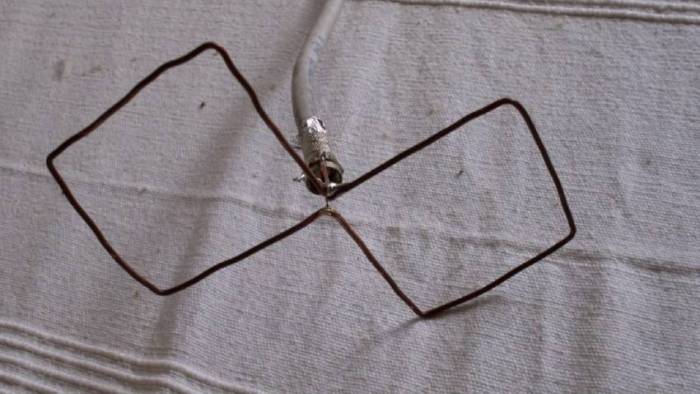

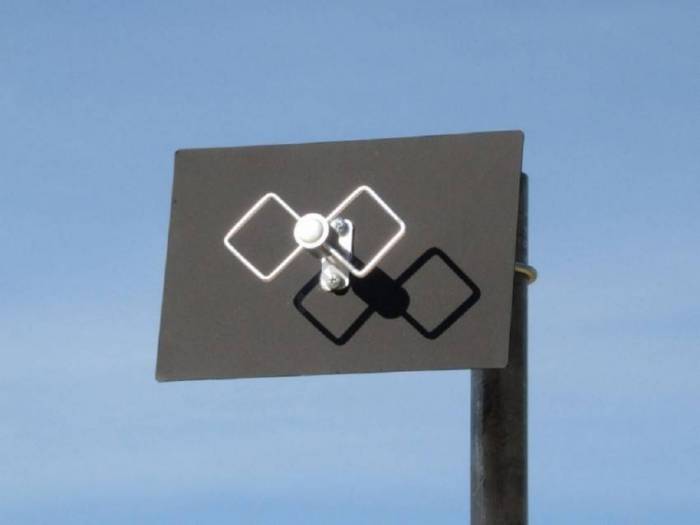

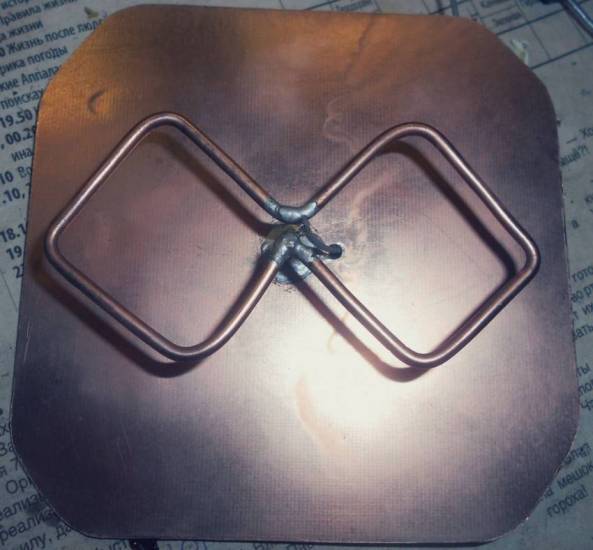

Самодельная рамочная «восьмерка» для дальнего приема сигнала «цифры»

Итак, подготовка и последовательность действий при формировании «восьмерки» или ромбовидной антенны для принятия цифрового сигнала ТВ.

Материалы для сборки

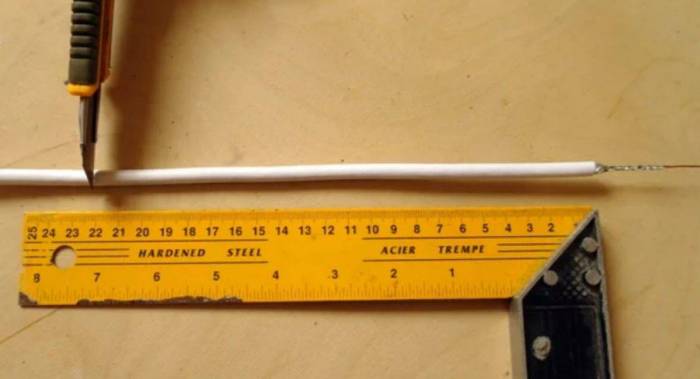

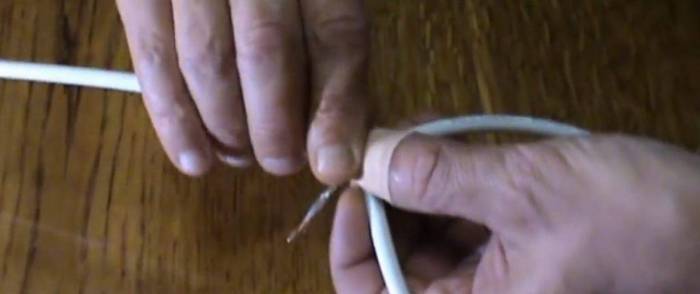

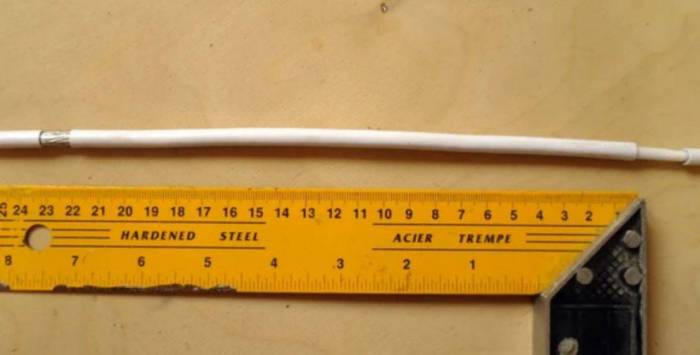

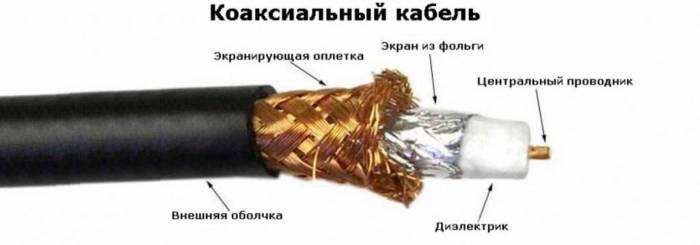

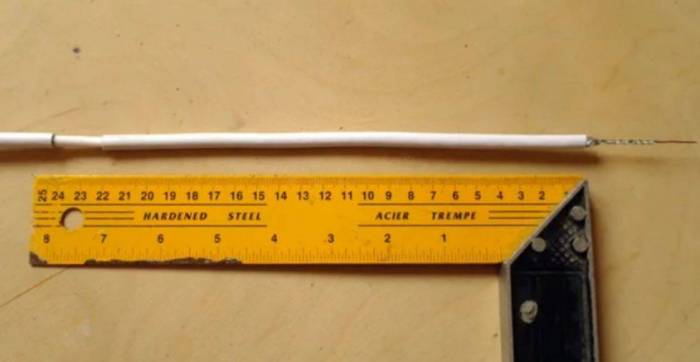

  1. Кабель. Коаксиальный соединительный кабель должен иметь как минимум один зачищенный конец (моножилу) для припаивания его к контуру антенны. Зачистка здесь должна производиться на длину, не менее 2 см. Внутреннюю структуру кабеля следует отделить от изоляции: моножила должна остаться без изоляции и оплетки. Что касается изоляции, то ее вообще лучше срезать, а вот оплетку (и фольгу) нужно скрутить в единый жгут. Далее лудим отдельно моножилу, отдельно оплетку.

    Каждый из образовавшихся пролуженных выходов проводника (на одной оконечности кабеля) должен быть припаян к своему концу штекера. Теперь подсоединяем его к телевизору. После этого место спайки следует заизолировать и обжать захват вокруг получившейся изоляции.

  2. Проволока для антенного контура. Его следует рассчитать и обработать следующим образом:…

Расчет

Ромб – это геометрическая фигура, у которой все стороны равны. Чуть выше за размер такого ребра была принята величина в 14 см. Соблюдать исключительную точность здесь не нужно – достаточно отмерять «на глазок».

  1. Первый участок – внутренний. Берем его, равным 13 см, плюс 1 см на петдю для припаивания.
  2. Далее 2 участка по 14 см.
  3. Затем опять 2 внутренних участка по 13 см, между которых присутствует «разворот» проволоки в противоположную сторону.
  4. Далее снова 2 внешних участка по 14 см.
  5. И последний завершающий участок – 13 см., плюс 1 см. на петлю.

Всего примерно 112 см. Петля (то есть, место спаивания концов контура антенны) должна находиться, как бы, на «переносице антенны». Если все корректно отмеряно, то между оконечностями ромбов будет расстояние 1-2 см.

Как собрать — описание, схемы

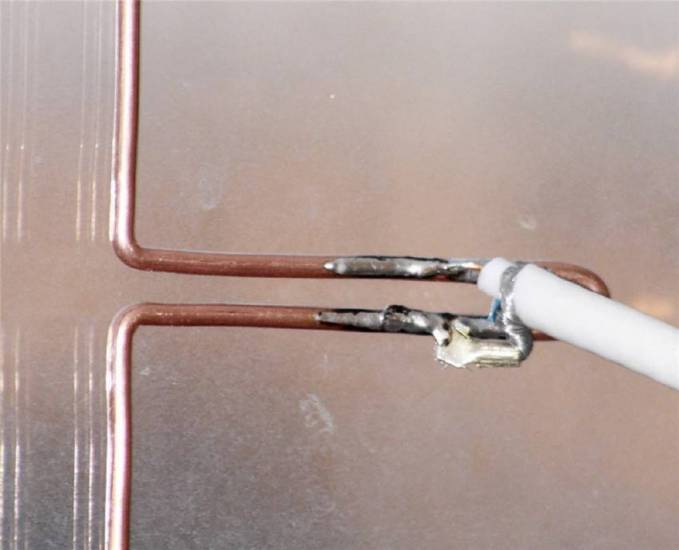

  1. После того, как изготовлен контур и подготовлен коаксиальный кабель антенны, следует соединить их вместе.
    Место спаивания не случайно – оно должно находиться именно в точке соединения концов антенного контура.

    От этого зависит принимающая способность антенны, ее диапазон приема.

  2. Далее заливаем герметиком места спайки. Также рекомендуется все места, где осуществлялась пайка, в качестве финального слоя обмотать электротехнической изолентой.

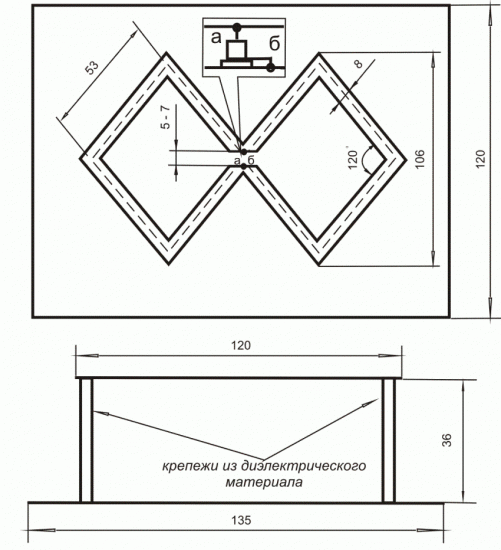

Чертеж этой комнатной антенны приведен ниже:

Подключение к телевизору

Подключение неразрывно связано с испытанием готовой антенны. Включите телевизор, подсоедините антенну и попробуйте найти место, где прием вещания получше. Если улучшений от перемещения и разворота антенны не замечается, то не спешите отчаиваться – возможно, дело в некондиционном коаксиальном кабеле.

К сожалению, есть только один способ узнать, так ли это – заменить использованный кабель на альтернативный (например, на «телефонную лапшу»). Если сигнал антенны станет после этого лучше, значит действительно, виноват кабель. Однако долго оставаться на вспомогательном кабеле не получится – он имеет свойство быстро выходить из строя. Понадобится раздобыть новый участок коаксильного кабеля.

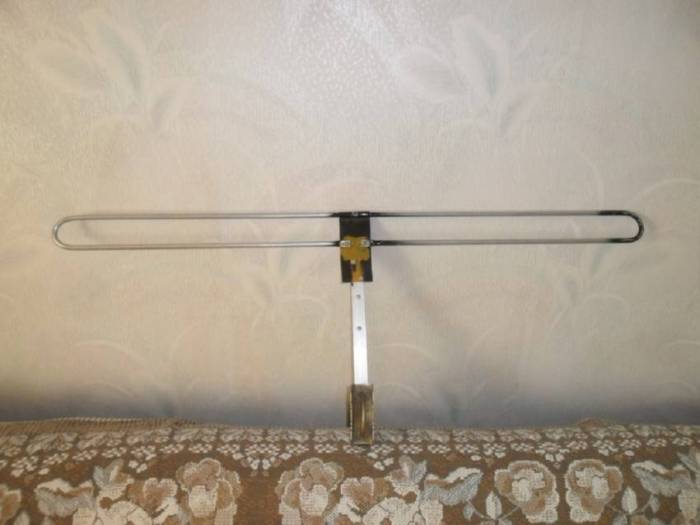

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала Частота канала Длинна вибратора — от одного до другого конца трубок, см Длинна кабелей для согласующего устройства, L1/L2 см
1 50 МГц 271-276 см 286 см / 95 см
2 59,25 МГц 229-234 см 242 см / 80 см
3 77,25 МГц 177-179 см 187 см / 62 см
4 85,25 МГц 162-163 см 170 см / 57 см
5 93,25 МГц 147-150 см 166 см / 52 см
6 175,25 МГц 85 см 84 см / 28 см
7 183,25 МГц 80 см 80 см / 27 см
8 191,25 МГц 77 см 77 см / 26 см
9 199,25 МГц 75 см 74 см / 25 см
10 207,25 МГц 71 см 71 см / 24 см
11 215,25 МГц 69 см 68 см / 23 см
12 223,25 МГц 66 см 66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

  1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
  2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
  3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
  4. Несколько хомутов или металлических полос для закрепления труб на держателе.
  5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

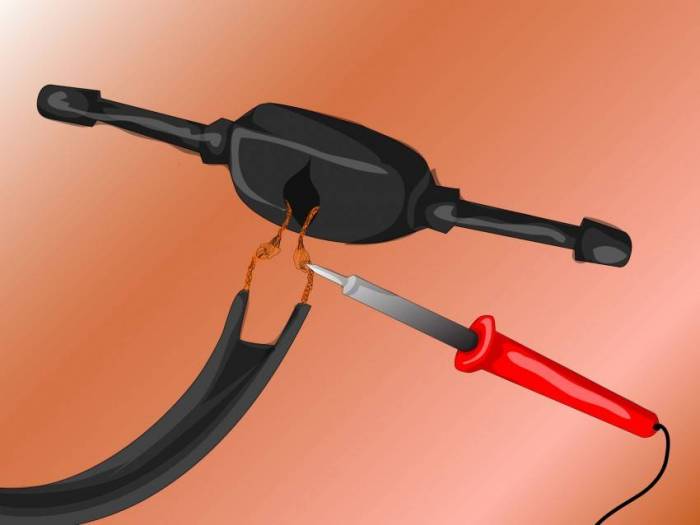

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

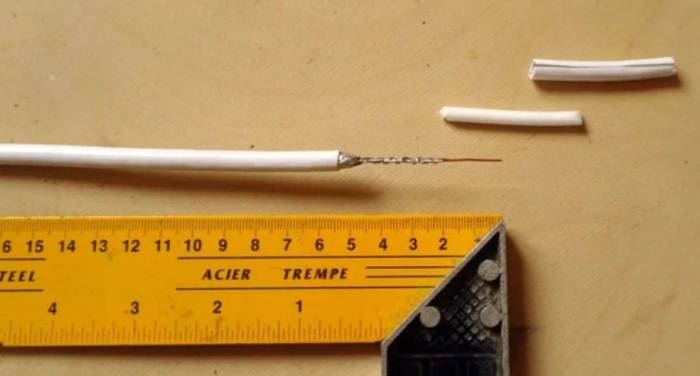

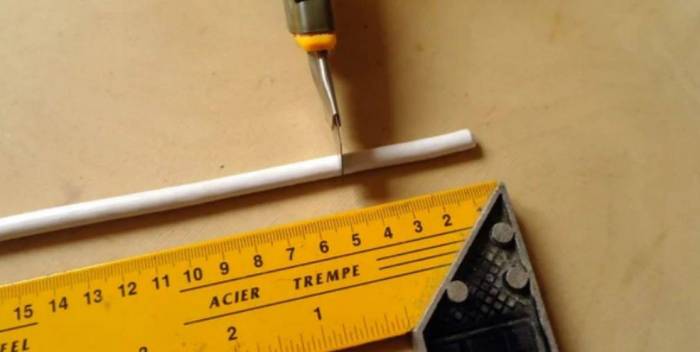

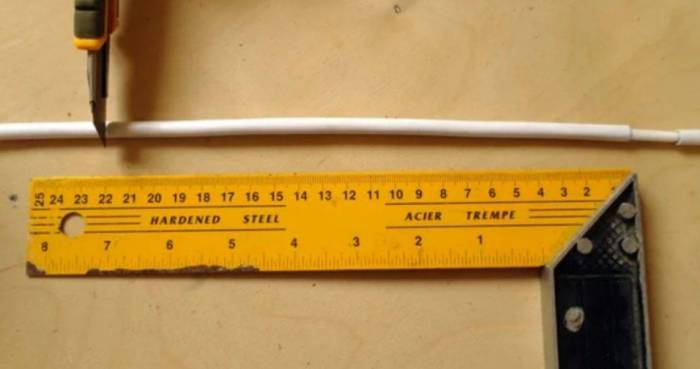

О том, как разделывать коаксиальный кабель смотрите видео.

;

Как правильно выбрать комнатную антенну для цифрового телевидения?

При покупке опирайтесь на следующие характеристики:

Важно, чтобы антенна принимала DVB-T2 и дециметровые волны, обозначающиеся ДМВ.
Источник питания. Активная антенна требует отдельного питания и подключается к простой розетке

Пассивная, в свою очередь берет питание от телика. Первый способ питания позволит поймать достаточно мощный сигнал. Зато второй вариант является экономным в плане электропотребления.
Имеется ли усилитель сигнала. Данный критерий станет важным, если вы проживете далеко от телевизионной вышки.
Мощность усилителя. Учтите – чем больше расстояние от ретранслятора, тем мощнее потребуется усилитель. Рекомендуемое значение – от 30 дБ.
Наличие функции приема FM. На данный момент доступно 20 цифровых каналов и три радиоволны. Для прослушивания цифрового радио потребуется встроенный приемник FM.

Виды и принцип работы

Главная задача заключается в приеме сигнала. В зависимости от места проживания ваше устройство может улавливать разные типы сигналов, на качество которого также влияют погодные условия. Это объясняет, почему сегодня можно приобрести разные виды приемников для работы при определенных условиях.

Классификация антенн:

  • По конструкции. Сюда входят направленные в одну сторону, плоские или сферические. Если первые работают только в однонаправленном режиме, то плоские или сферические могут отражать сигнал и осуществляют работу по всему радиусу.
  • По рабочему режиму. Основная классификация – пассивные и активные. Первый вариант отличается невысокой ценой и больше подходят для комнатного использования. При необходимости можно использовать усилитель, но тогда устройство будет называться активным.
  • По типу установки – наружные или комнатные. Здесь все просто. Одни устанавливаются только на улице, а другие можно поставить прямо в комнате недалеко от телевизора (допустим на подоконник).

Пассивные приемники

Комнатная антенна для цифрового ТВ пассивного типа имеет свои особенности. Одна из ключевых – прием качественного сигнала зависит от расположения оборудования. Например, поместите ее на окно, чтобы поймать хороший прием. Хотя это не считается важным аспектом, и в большинстве случаев можно просматривать телеканалы, разместив пассивную антенну возле телевизора. Характерные черты для пассивных приемников:

  1. Укороченный кабель. Чем длиннее провод, тем меньше уровень сигнала.
  2. В основном круго- или дискообразные.
  3. Компактность. Небольшой размер и маленькая масса позволяют установить антенну в комнате в удобном месте.

Активные устройства

Сигнал частично поглотится в момент отражения, из-за чего устройство примет уже ослабленную волну. Для решения проблемы придется поместить антенну возле окна, но тогда нужно увеличить протяженность кабеля, что также негативно скажется на качестве принимаемого сигнала. Это приведет к потере пакетов при эфирном вещании.

Воспользуйтесь усилителем, что сделает приемник активным. Они работают по всему радиусу и способны улавливать необходимые волны независимо от местоположения.

Усилитель для антенны

Усилитель для антенны представляет собой устройство, отвечающее за улучшение поступающего сигнала. Подобное оборудование не используется отдельно, оно работает только вместе с приемником.

Ранее их выпускали с напряжением 12 В, но это значение было расчетным. В дальнейшем определили наиболее точное напряжение, необходимое для работы, и на витринах появились усилители 5 В. Часто приборы с рабочим напряжением 5 В устанавливают в местах, где требуется непрерывное телевещание.

Сравнительные возможности активных и пассивных антенн

Как уже говорилось, основное различие рассматриваемых двух устройств заключается в приеме сигналов. Если активные приборы предусматривают использование усилителя, что обеспечит хороший сигнал, то пассивные работают без усиления.

Также комнатные антенны для цифрового телевидения отличаются:

Если у Вас остались вопросы или есть жалобы — сообщите нам

  1. Конструкцией. Активные могут быть однонаправленными, а пассивные сферическими или плоскими.
  2. Режимами работы. Активные антенны можно запросто использовать как пассивные. Для этого нужно отключить усилитель, подключенный к отдельному питанию.

Обращая внимание на универсальность активных приемников, многие могут ошибочно предположить, что они лучше. Не всегда это является реальностью

Вероятно, вам подойдет простая пассивная антенна, которая стоит значительно меньше.

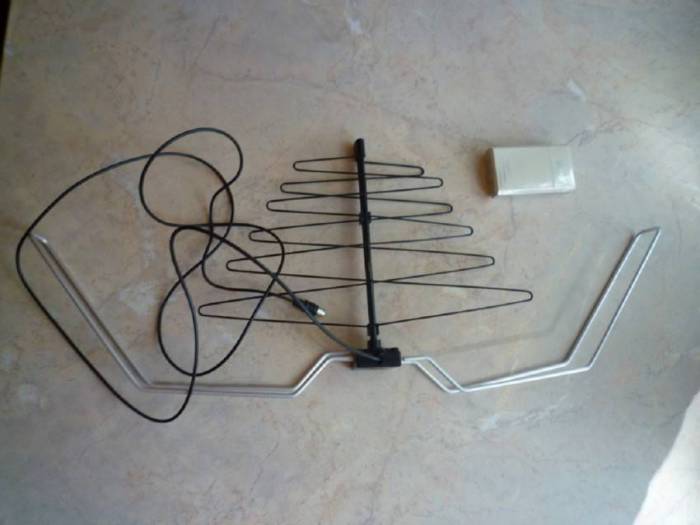

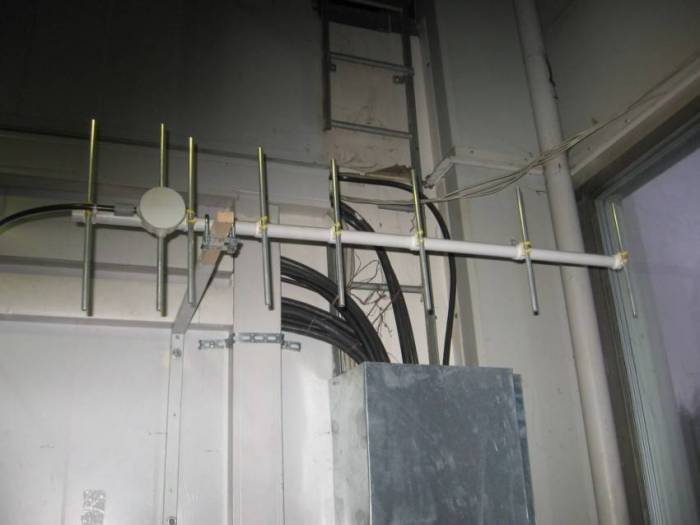

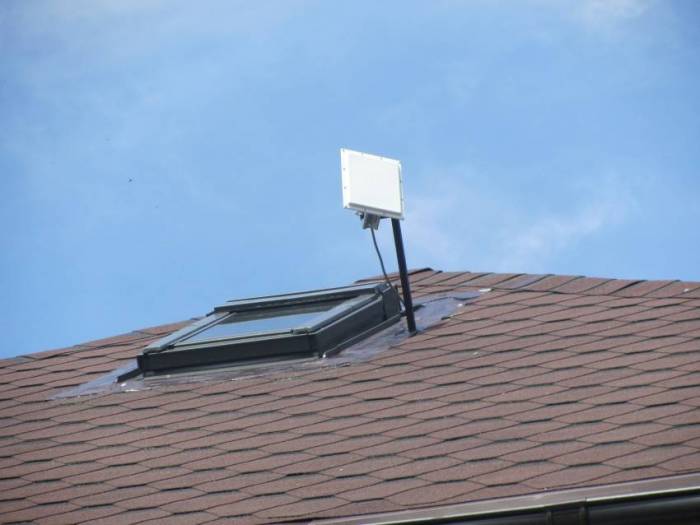

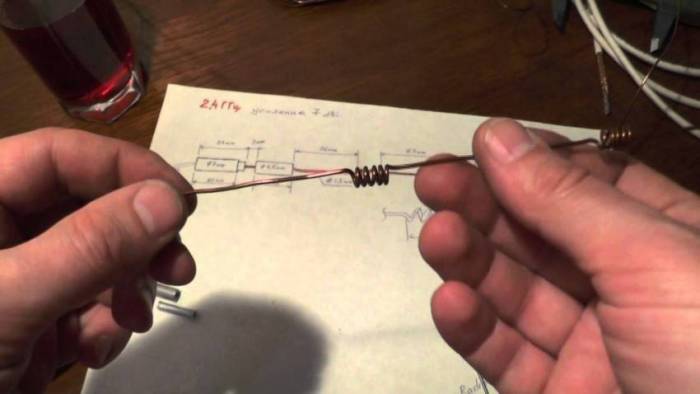

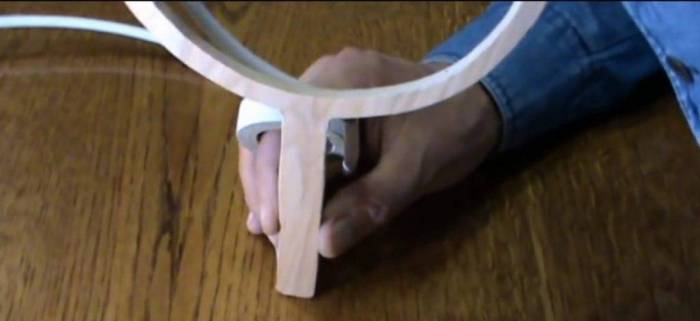

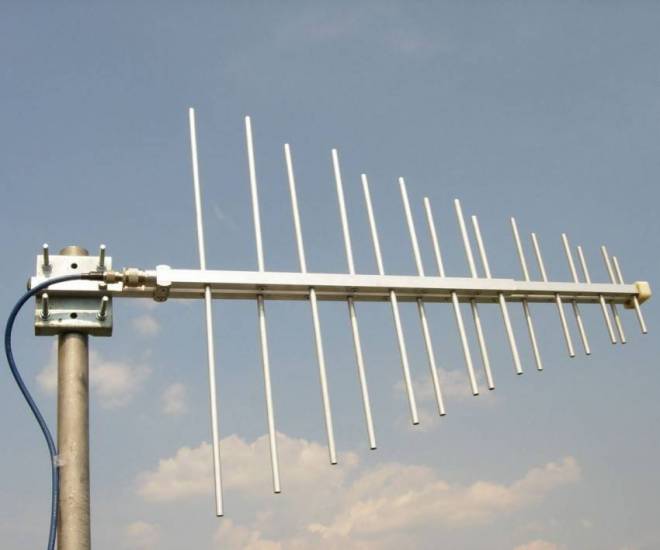

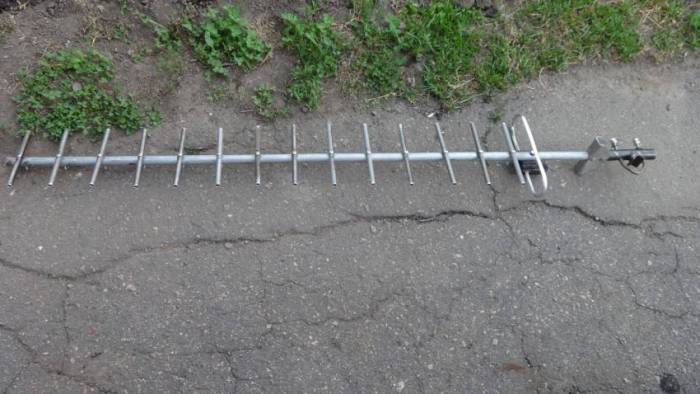

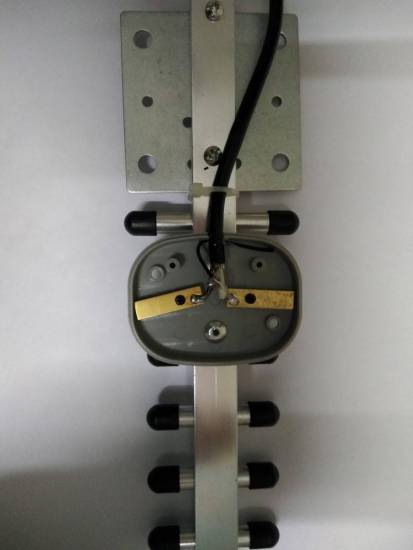

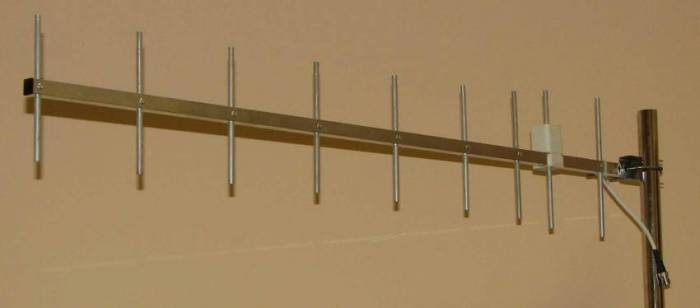

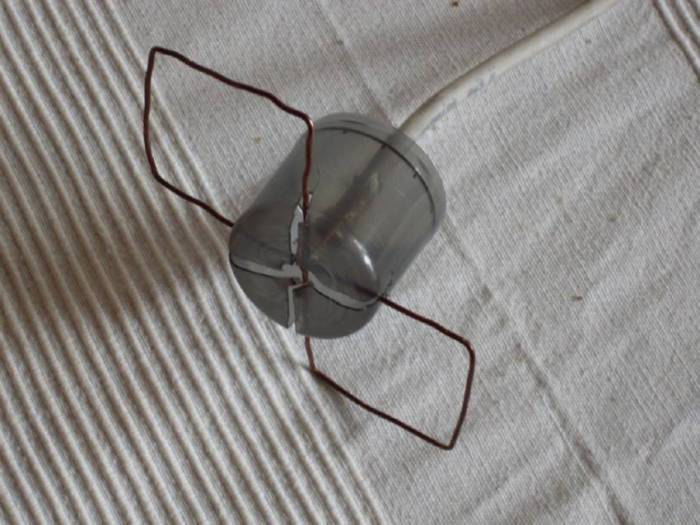

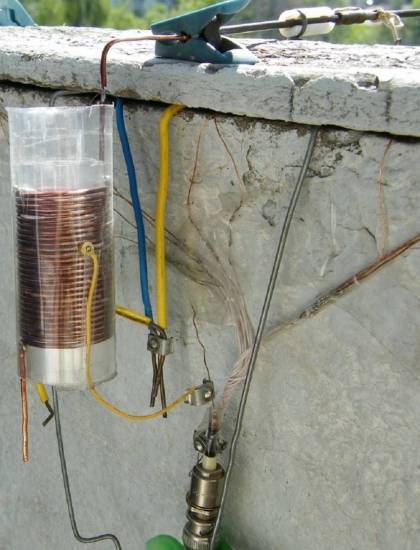

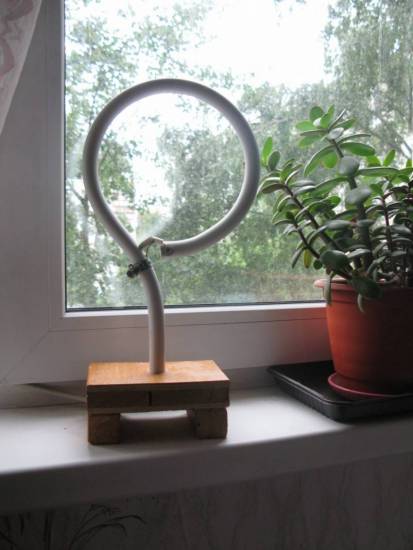

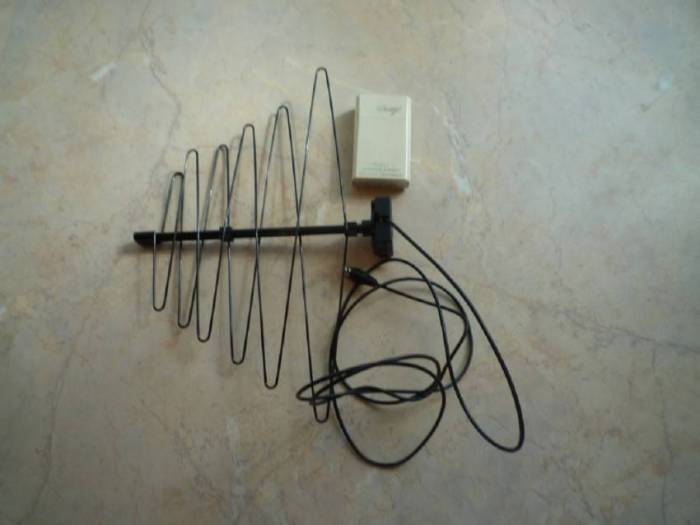

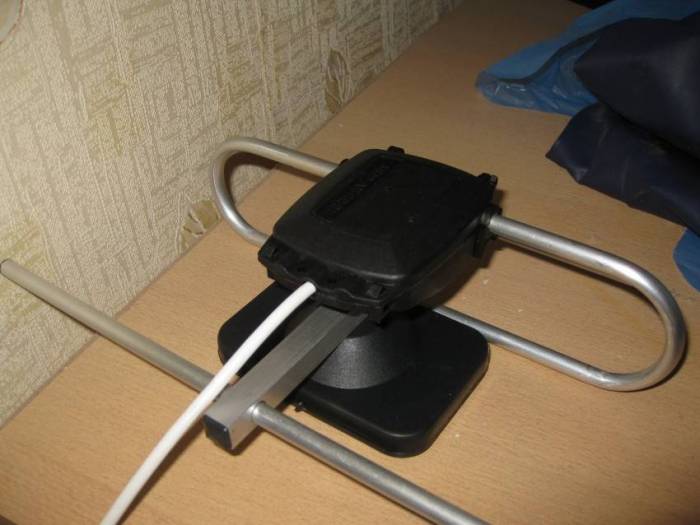

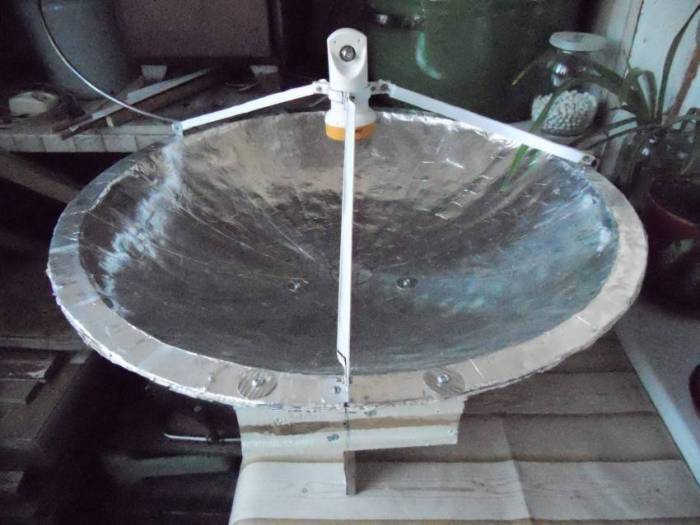

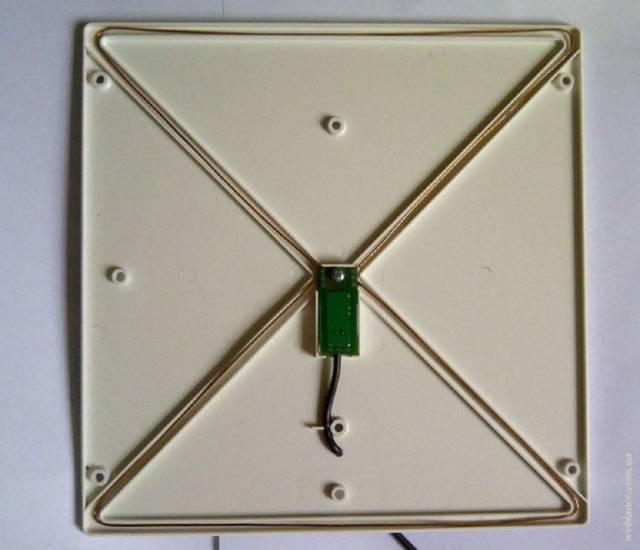

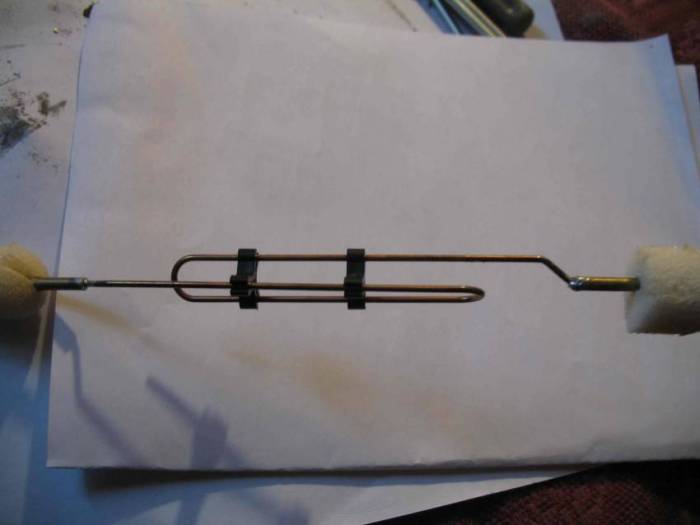

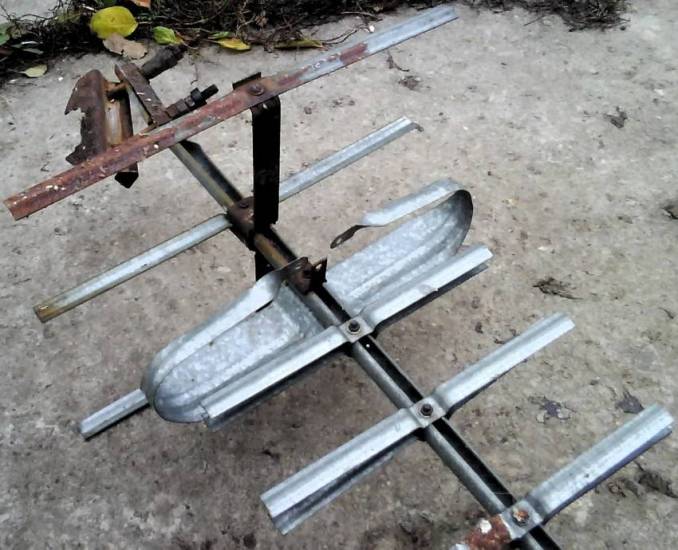

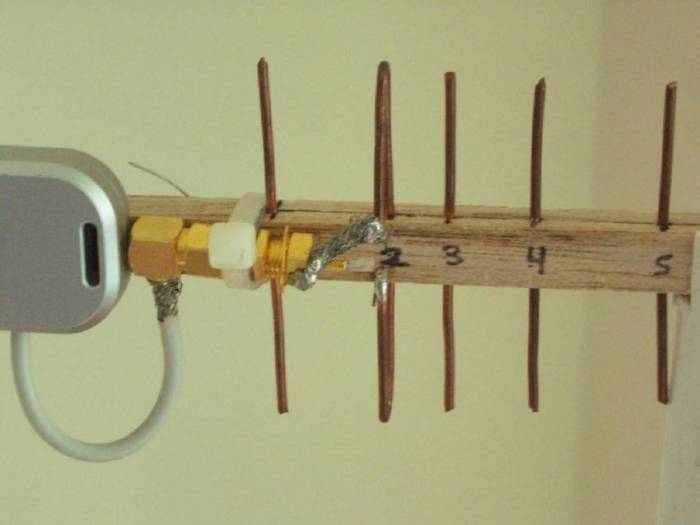

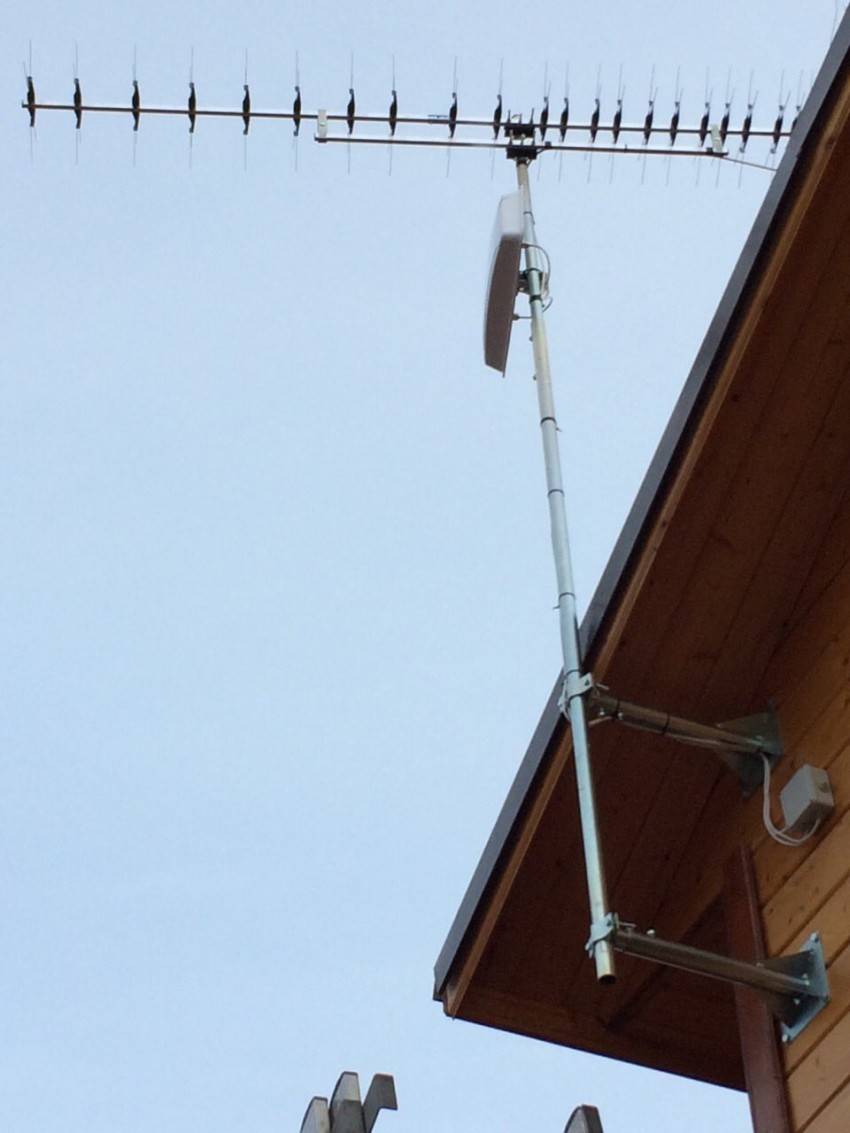

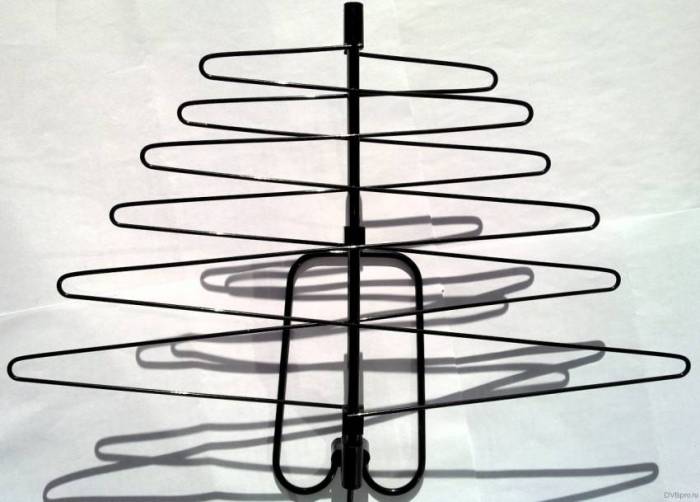

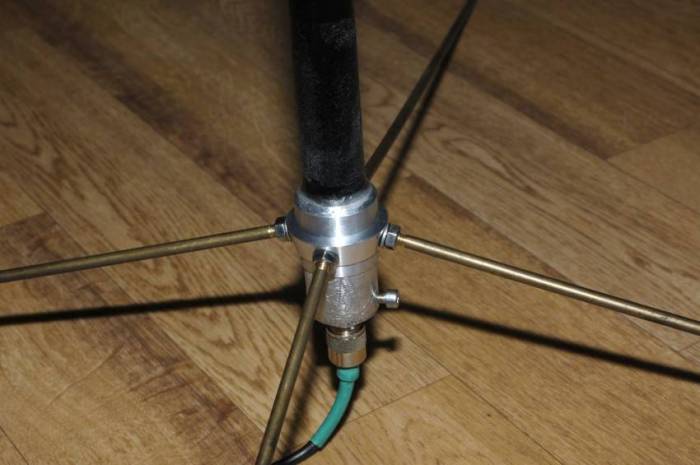

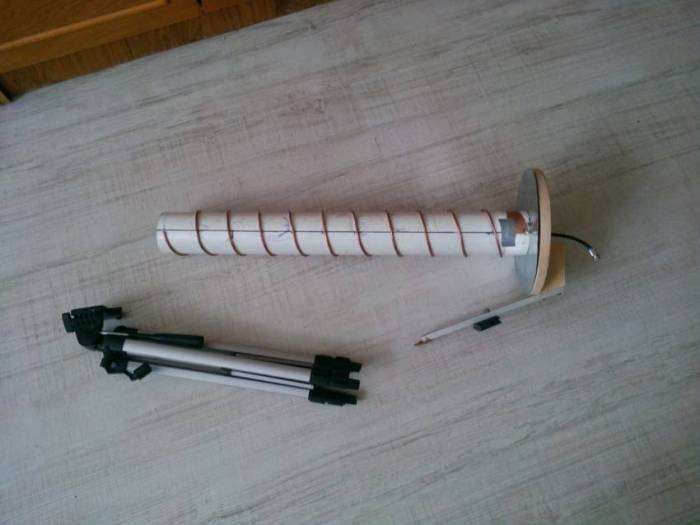

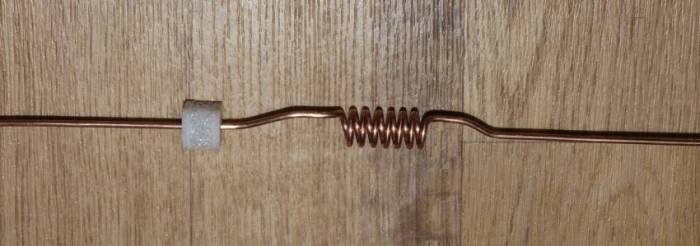

Фото антенны своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

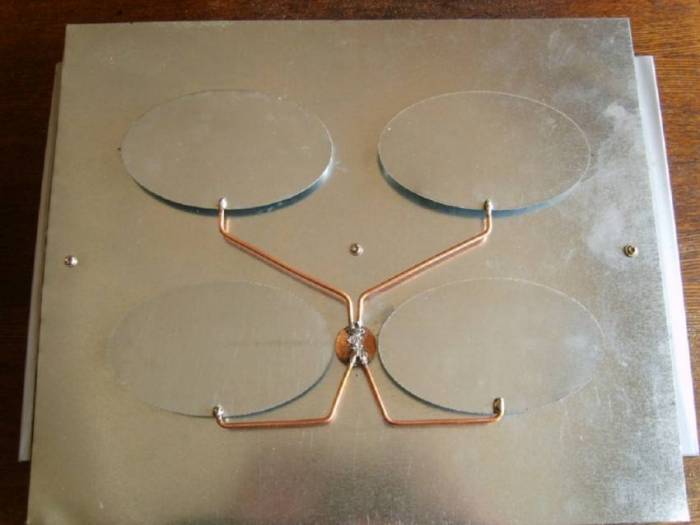

Антенна-бабочка

Устройство представлено усиками с вертикальным расположением. Система напоминает штыревую антенну, которая выпускается производственными линиями. Основное отличие заключается в том, что нет фазированной решетки, заменяет ее каркас. Перед сборкой подготовить следующие материалы:

  • деревянные рейки;
  • рулетку;
  • алюминиевую проволоку от 3 м (5-6 мм);
  • 16 болтов и гаек;
  • паяльник;
  • саморезы;
  • кусачки.

Такой тип считается уличным, поэтому монтаж осуществляется снаружи. Если усики кабеля будут длинными, то появляется уязвимость к сильному ветру, поэтому медь не используется, удобнее, эффективнее и практичнее толстый алюминий. Достаточно для цифрового ТВ использовать 3 метра кабеля.

Деревянная рейка от 60 см в длину подойдет для каркаса. На ней нарисовать отметки для усиков по такой методике:

  1. Сделать 4 точки на одинаковой длине. Оптимально по 18-20 см.
  2. От них нарисовать линии перпендикулярные рейке и параллельные друг другу.
  3. От прямых линий поставить точки 4 углов под 30 градусов (2 слева и 2 справа).
  4. Провести линии от центральных к угловым точкам.

Угловые полосы будут использованы в качестве указателя для размещения усиков. В Москве хватит полудлины 15 см для поперечного сечения волн.

Существует 2 метода создания «бабочки». Ускорить процесс изготовления поможет паяльник, алгоритм таков:

  1. К рейке крепится параллельно металлическая конструкция. Подойдет 4 стальных отрезка, которые позже соединяются или обычная проволока.
  2. Токопроводящая деталь не должна перекрывать каркас, необходимо оставлять разметку видимой.
  3. Центральные отметки указываются для спайки, а угловые чертежи – места установки.
  4. Кусачками сделать из кабеля 16 элементов для усиков по 15 см. Припаять по 4 усика для каждой точки.
  5. Улучшить конструкцию и надежность помогает обмотка изолентой.

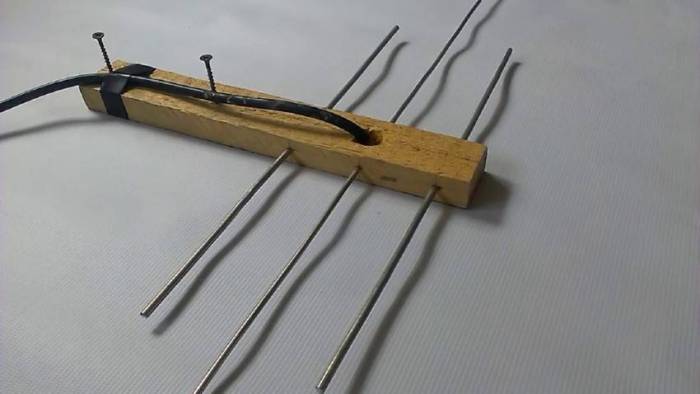

Второй метод с использованием болтового крепления. В данном случае не нужно пользоваться листом стали, антенна получается легче по весу. Рейку выбирать на 4 см в ширину и 2 см толщиной. Алгоритм таков:

  1. Дрелью сделать канавки для усиков с боковой стороны дерева.
  2. Нарезать проволоку по 17 см и вставить детали в канавки на глубину 2 см. Для зажима использовать болты.
  3. В конце сделать обвитие проволокой и соединить все части.

В итоге будет крепкая и эффективная антенна, которая не уступает по характеристикам пайке, однако на изготовление нужно больше временных затрат.

Плюсы и минусы

Простое изготовление.
Хорошая эффективность.

Относительно небольшое усиление.

Схемы усиления сигнала

Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.

Простейший усилитель собирается на базе одной микросхемы. План такого устройства приведен ниже.

Усилитель на базе схемы МАХ2633

Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже.

В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

  • 100 Ом (R1 и R4);
  • 470 Ом (R2);
  • 51 кОм (R3);
  • 1000 пФ (С1);
  • 33 пФ (С2);
  • 15 пФ (С4 и С3).

Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В.

Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

В процессе сборки потребуются компоненты:

  • 51 Ом (R1);
  • 10 кОм (R2);
  • 15 кОм (R3);
  • 1 кОм (R4);
  • конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером.

В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце.

В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д.

В схеме усилителя для антенн дальнего радиуса действия используются:

  • 680 Ом (R1);
  • 75 кОм (R2);
  • 1 кОм (R3);
  • 150 кОм (R4);
  • 100 пФ (С1, С2, С4);
  • 6800 пФ (С3);
  • 15 пФ (С5);
  • 3,3 пФ (С6);
  • 100 мкГн (L1);
  • 25 мкГн (L2);
  • самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).

 Загрузка …

Что потребуется?

Для изготовления нам потребуется антенный кабель. Он может быть любым: старым, новым, сопротивлением на 50 или 75 Ом, — подойдёт любой. Конструктив у всех одинаков:

  • внешняя оболочка
  • экранирующая медная оплётка
  • фольгированный экран
  • диэлектрик центральной жилы
  • центральный проводник

Знать эти понятия нужно, они ещё нам встретятся.

Конструкция кабеля

Для того чтобы сделать антенну нужно ровно 50 см кабеля. Однако для того, чтобы её вынести на улицу для лучшего приёма сигнала, отрезок должен быть значительно больше.

Также потребуется канцелярский нож и линейка для разметки.

Пошаговая инструкция

Делаем разметку

1

Прежде чем собрать антенну, нужно сделать разметку и удалить всё лишнее. Разметку начинаем с края отрезка коаксиального кабеля, — отмеряем 5 см.

2

Удаляем внешнюю оболочку кабеля и диэлектрик центральной жилы. Должно остаться: центральная жила, экранирующая оплётка и фольгированный экран, — эти элементы нужно плотно скрутить друг с другом.

Удаляем внешнюю оболочку и диэлектрик

3

Делаем вторую разметку. От края внешней изоляции отмеряем 22 и 24 см, — 2 см, которые получились между разметкой нужны для дальнейшей работы.

Второй размер

4

Аккуратно с помощью канцелярского ножа, чтобы не повредить диэлектрик центральной жилы, удаляем с кабеля внешнюю и экранирующую оплётку.

Удаляем 2см внешней и экранизирующей оплётки

5

От края удалённого двухсантиметрового отрезка оплёток отмеряем 22 см.

Третий размер

6

От края 3й разметки снимаем только внешнюю оболочку. Срезаем её очень аккуратно, чтобы не повредить экран из фольги.

Удаляем 1см внешней оболочки кабеля

7

Должно получиться следующее (начиная с края отрезка кабеля):

  • 5см скрутки центральной жилы, экранирующей оплётки и фольги
  • 22см цельного кабеля
  • 2см неповреждённого диэлектрика с центральной медной жилой
  • 22см цельного кабеля
  • 1см кабеля с удаленной с него внешней оболочки

Вот так должно получиться

8

Теперь всё готово к завершающему этапу изготовления антенны. Из подготовленного отрезка кабеля (50см) формируем кольцо. Цельные концы кабеля друг с другом совмещаем, и, удерживая их большим и указательным пальцем руки, другой рукой накручиваем скрутку центральной жилы с оплёткой (5см) на отрезок (1см) без внешней оплётки.

Формирование антенного кольца

9

Антенна из коаксиального кабеля готова к использованию. Осталось только подключить её к ТВ. Данная самоделка уверенно принимает цифровой ТВ-сигнал.

Изготовление стационарной антенны

Фиксирующая рамка для самодельной антенны

Для удобства в обращении с антенной: поиск ретранслятора и фиксация в нужном положении, её можно прикрепить на диэлектрическую рамку. Например, можно изготовить деревянное кольцо с подставкой, и прикрепить к ней нашу самоделку, — регулировать сигнал будет удобней.

В заключении следует отметить, что при большом удалении от ретранслятора, уровень сигнала слабый, поэтому для увеличения последнего принимающие устройства нужно выносить на улицу. Приятного просмотра Ваших любимых ТВ-программ.

АНТЕННА ДЛЯ ЦИФРОВОГО ТВ

Цифровая ТВ антенна из кабеля для T2 своими руками

10
Total Score

Антенна из кабеля своими руками

Помогла ли Вам наша статья?

10

Оценки покупателей: Будьте первым!

Изготовление самодельной антенны

Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.

Из пивных банок

Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.

В виде восьмерки

Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.

Двойной, тройной квадрат

Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.

Из картонной коробки

Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.

Бабочка

Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.

С помощью паяльника

Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.

С помощью болтов

Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.

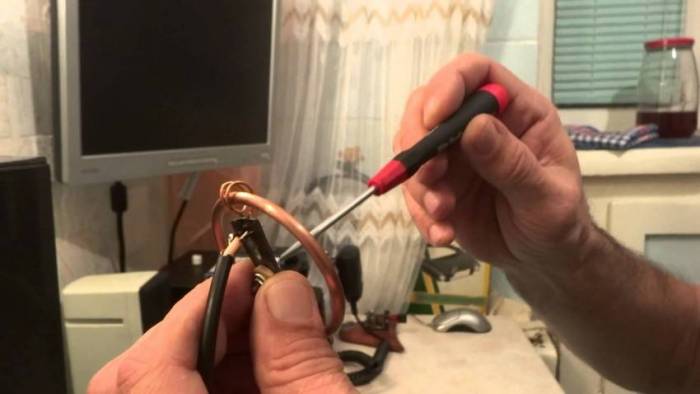

Из коаксиального кабеля

Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.

Изготовление логопериодической телеантенны

Логопериодиечская телеантенна

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

  1. Начало расчёта длины диполей выполняется со второго по длине.
  2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
  3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Параметры ЛП-антенны

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Самодельная ЛП-антенна

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Схема антенны «Дельта»

Рейтинг автора
5
Материал подготовил
Максим Иванов
Наш эксперт
Написано статей
129
Ссылка на основную публикацию
Похожие публикации
