Разница между форматами pal и ntsc

Почему эти форматы все еще используются?

Основной ответ заключается в том, что сегодня они являются не такими, какими они были изначально созданы. Очевидно, что технические проблемы, для решения которых эти системы кодирования были созданы в 1950 годах, не применимы к современному миру. Тем не менее DVD-диски по-прежнему помечены как поддерживающие NTSC или PAL (что лучше приобретать и почему — читайте выше), а тайминги, разрешения и частоты обновления, установленные в этих системах, все еще используются в современных телевизорах и мониторах.

Основная причина этого — регионализация контента. Использование различных видеоформатов выступает в качестве слоя физической защиты для усиления национальных законов об авторском праве, и предотвращения распространения фильмов и телепрограмм в разных странах без разрешения. Фактически это использование форматов в качестве правового метода защиты авторских прав. Это явление настолько часто встречается, что области распространения для видеоигр и других интерактивных электронных носителей часто называются регионами NTSC и PAL, хотя такое программное обеспечение отлично работает на любом типе дисплея.

Преобразование гаммы

При проверке цветового пространства монитора важно помнить, что расширенный цветовой охват не обязательно влечет за собой высокое качество изображения. Это может вызвать недоразумение

Цветовая гамма – это характеристика, применяемая для измерения качества изображения на ЖК-мониторе, но одна она его не определяет. Решающее значение имеет качество элементов управления, используемых для реализации полных возможностей дисплея. По существу, способность генерировать точные тона, подходящие для конкретных нужд, перевешивает наличие расширенного цветового охвата.

При оценке монитора необходимо определить, есть ли у него функция преобразования цветового пространства. Она позволяет управлять гаммой дисплея, задавая целевую модель, такую как Adobe RGB или sRGB. Например, выбрав в меню режим sRGB, можно настроить монитор с охватом Adobe RGB так, чтобы цвета, отображаемые на экране, попадали в диапазон sRGB.

Дисплеи, которые предлагают функции преобразования цветовой гаммы, одновременно совместимы со стандартами Adobe RGB и sRGB. Это необходимо для приложений, требующих точной генерации оттенков, таких как редактирование фотографий и веб-производство.

Для целей, требующих точной цветопередачи, в некоторых случаях недостатком является отсутствие у монитора с расширенным цветовым охватом функции преобразования. Такие дисплеи отображают каждый тон 8-битовой гаммы в полном цвете. В результате генерируемые цвета часто слишком яркие для отображения изображений в sRGB (т. е. sRGB не может быть воспроизведена точно).

Преобразование фотографии, выполненной в цветовой гамме Adobe RGB, в sRGB приводит к потере данных о высоконасыщенных цветах данных и утрате тональных тонкостей. Таким образом, снимки становятся блеклыми и появляются скачки тона. Модель Adobe RGB может воспроизводить более насыщенные цвета, чем sRGB. При этом фактически отображаемые цвета зависят от монитора, используемого для их просмотра и программной среды.

Технические особенности


Спектр телевизионного сигнала NTSC M

Базовая система NTSC, применявшаяся в США (т. н. NTSC-M), основана на использовании предыдущего стандарта чёрно-белого телевидения, принятого в 1941 году, со стандартом разложения 525/60. Для обеспечения совместимости вместо непосредственной передачи сигналов основных цветов используется передача сигнала яркости Y, соответствующего чёрно-белому изображению, и двух цветоразностных сигналов R-Y и B-Y, несущих информацию о красном и синем цветах соответственно.

Недостающая информация о зелёном цвете G восстанавливается в приёмнике вычитанием суммы цветоразностных сигналов из яркостного.
В случае просмотра программы на чёрно-белом телевизоре используется только сигнал яркости, ничем не отличающийся от видеосигнала чёрно-белого телевидения. Сигнал цветности, который содержит информацию о цветоразностных сигналах, чёрно-белыми телевизорами игнорируется.
Его передача осуществляется в спектре яркостного сигнала на вспомогательной частоте (поднесущей) 3 579 545,5 Гц (3,58 МГц), которая принимается блоком цветности цветных телевизоров. Два цветоразностных сигнала ER-Y и EB-Y передаются с помощью квадратурной модуляции поднесущей.

Цветоразностные сигналы подаются на балансный модулятор, на котором они модулируются по амплитуде с подавлением поднесущей. Модулированные цветоразностные сигналы красного ER-Y и синего EB-Y сдвинуты относительно друг друга по фазе на 90°. При суммировании они образуют новый сигнал — сигнал цветности. Таким образом:

U=ER−Y2+EB−Y2{\displaystyle U={\sqrt {E_{R-Y}^{2}+E_{B-Y}^{2}}}}
ϕ=arctan⁡ER−YEB−Y{\displaystyle \phi =\arctan {\frac {E_{R-Y}}{E_{B-Y}}}}

Таким образом, изменение фазы свидетельствует об изменении тона, а модуль вектора определяет насыщенность. При этом, на неокрашенных или слабо окрашенных участках изображения помехи нет, так как поднесущая подавлена.

Применение амплитудной модуляции с подавленной поднесущей порождает трудности при приёме

При детектировании важно чтобы совпадали фазы и частоты гетеродина и поднесущей. Для этого после каждого строчного синхроимпульса на площадке строчного гасящего импульса передаётся особый импульс-вспышка — англ. Colorburst — он содержит 8—10 периодов колебаний опорного генератора.

Частота поднесущей выбрана таким образом, чтобы как можно меньше влиять на приёмники чёрно-белого телевидения.

Помеха от поднесущей. 1-й кадр

Помеха от поднесущей. 2-й кадр

При этом, в интервале строки размещается нечётное число полупериодов поднесущей (точно — 455), поэтому рисунок от помехи имеет вид шахматного поля. Такая структура менее заметная, чем вертикальные полосы.

Полярность поднесущей в смежных кадрах изменяется на противоположную, таким образом, тёмные участки чередуются со светлыми. За счёт временно́й взаимной компенсации, помеха становится ещё менее заметной.

Особенностью системы NTSC является то, что информация о цветности передается не в системе координат ER-Y и EB-Y, а в системе EI и EQ, развернутой относительно ER-Y и EB-Y на 33°. Одновременно с этим применяется компрессия по амплитуде для повышения совместимости с чёрно-белым телевидением. Уменьшая размах амплитуды, компрессия обеспечивает отсутствие поднесущей на неокрашенных участках.

EI=α1ER−Ycos⁡33−α2EB−Ycos⁡57;{\displaystyle E_{I}=\alpha _{1}E_{R-Y}\cos 33-\alpha _{2}E_{B-Y}\cos 57;}EQ=α1ER−Ycos⁡57+α2EB−Ycos⁡33;{\displaystyle E_{Q}=\alpha _{1}E_{R-Y}\cos 57+\alpha _{2}E_{B-Y}\cos 33;}

α1=,877;α2=,493;{\displaystyle \alpha _{1}=0,877;\alpha _{2}=0,493;}

EI=,74ER−Y−,27EB−Y;{\displaystyle E_{I}=0,74E_{R-Y}-0,27E_{B-Y};}EQ=,48ER−Y+,41EB−Y.{\displaystyle E_{Q}=0,48E_{R-Y}+0,41E_{B-Y}.}

Кроме того, полосы пропускания для сигналов EI и EQ выбраны различными — таким образом разработчиками учитывается тот факт, что человеческий глаз различает мелкие сине-зелёные детали лучше, чем красные. Для сигнала EI ширина полосы пропускания — 1,3 МГц, для EQ — 0,5 МГц.

Значения частот строк и полей, в чёрно-белом стандарте 525/60 составлявшие 15750 и 60 Гц, были изменены, для того, чтобы поднесущая звука стала точной 286-й гармоникой частоты строк. Это пришлось сделать потому, что иначе биения между поднесущими звука (4,5 МГц) и цвета (3,58 МГц) создавали крупноструктурную хорошо видимую помеху в виде перемещавшихся по экрану тёмных и светлых «волн». После коррекции строчная составляет приблизительно 15734 Гц, а кадровая — 59,94 Гц, не требуя переделки генераторов развёрток чёрно-белых телевизоров. «Волны» от этого не исчезли, но стали неподвижными и практически незаметны.

Калибровка

Чтобы в полной мере реализовать возможности ЖК-монитора с расширенной гаммой и отображать тона в соответствии с потребностями пользователя, необходимо рассмотреть возможность применения оборудования для настройки. Калибровка дисплея – это процесс измерения цветов на экране с помощью специального калибратора и отражения характеристик в профиле ICC (файле, определяющем цветовые характеристики устройства), используемом операционной системой. Это обеспечивает единообразие информации, обрабатываемой графическим и другим программным обеспечением, и тонов, генерируемых ЖК-монитором, а также высокую степень их точности.

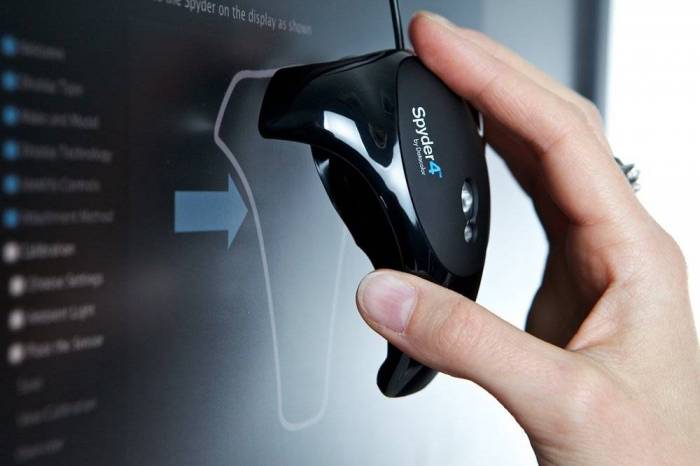

Следует иметь в виду, что есть 2 типа калибровки дисплея: программная и аппаратная.

Программная настройка осуществляется с помощью специализированного ПО, которое устанавливает такие параметры, как яркость, контрастность и цветовая температура (баланс RGB) через меню монитора и приближает изображение к оригинальному тону с помощью ручных настроек. В некоторых случаях вместо программы эти функции берут на себя графические драйверы. Программная калибровка отличается низкой стоимостью и может использоваться для настройки любого монитора.

Однако при этом возможны колебания точности цветопередачи, поскольку присутствует человеческий фактор. От этого может пострадать градация RGB, так как баланс дисплея достигается путем увеличения числа выходных уровней RGB с применением программной обработки. Тем не менее с программной настройкой добиться точного воспроизведения цветов проще, чем без нее.

Напротив, аппаратная калибровка обеспечивает более точный результат. Она требует меньших усилий, хотя ее можно использовать только с совместимыми ЖК-мониторами, и влечет определенные затраты.

В целом калибровка включает следующие этапы:

  • запуск программы;
  • сопоставление цветовых характеристик экрана с их целевыми значениями;
  • прямое регулирование яркости, контрастности и гамма-коррекции дисплея на аппаратном уровне.

Другим аспектом аппаратной настройки, который нельзя упускать из виду, является ее простота. Все задачи, начиная с подготовки профиля ICC для результатов корректировки и их записи в ОС, выполняются автоматически.

Технологии подсветки

В целом современные мониторы, используемые с ПК, благодаря спецификациям для их ЖК-панелей (и элементов управления) имеют цветовой охват, включающий все пространство sRGB. Однако, учитывая растущий спрос на воспроизведение более широкой гаммы, цветовое пространство мониторов было расширено. При этом в качестве целевого используется стандарт Adobe RGB. Но как происходит такое расширение?

Во многом это достигается благодаря усовершенствованию подсветки. Применяются 2 основных подхода. Один из них состоит в расширении цветового охвата холодных катодов, являющихся основной технологией подсветки, а другой затрагивает светодиодную подсветку.

В первом случае быстрое решение заключается в усилении цветного фильтра ЖК-панели, хотя это снижает яркость экрана за счет уменьшения светопропускания. Увеличение яркости холодного катода для противодействия этому эффекту имеет тенденцию сокращать срок службы устройства и часто приводит к нарушениям освещенности. Усилия инженеров на сегодняшний день в значительной степени преодолели эти недостатки. Во многих мониторах с люминесцентной подсветкой расширение диапазона достигается благодаря модификации люминофора. Это также снижает стоимость, поскольку позволяет расширить цветовую гамму без значительных изменений существующего дизайна.

Использование светодиодной подсветки начало нарастать относительно недавно. Это позволило достичь более высоких уровней яркости и чистоты цвета. Несмотря на определенные недостатки, в том числе более низкую стабильность изображения (например, из-за проблем с лучистым нагревом) и трудности в достижении однородности белого по всему экрану из-за применения смеси RGB-светодиодов, эти проблемы были устранены. Светодиодная подсветка стоит дороже люминесцентных ламп и использовалась меньше, но из-за ее эффективности в расширении цветового охвата дисплея применение этой технологии увеличилось. Это справедливо и для ЖК-телевизоров.

Что такое формат PAL?

Прежде чем решить относительно выбора, что лучше — PAL или NTSC , необходимо разобраться, чем они отличаются друг от друга.

Формат PAL — это система кодирования цвета, используемая проигрывателями DVD и широковещательным телевидением в Европе, большей части Азии и Океании, Африки и отдельных частях Южной Америки.

Форматирование Phase Alternating Line или PAL, наряду со стандартом SECAM (ранее используемым в России и СНГ, изображение в этом методе транслируется как последовательный цвет с памятью), было разработано в конце 1950-х годов, чтобы обойти определенные недостатки системы NTSC.

Поскольку NTSC кодирует цвет, это означает, что сигнал может терять четкость в плохих условиях, поэтому ранние системы, созданные на этом формате, были уязвимы при плохой погоде, в больших зданиях, и под влиянием некоторых других факторов. Чтобы решить эту проблему, был создан формат видео PAL. Он работает следующим образом – при трансляции меняет каждую вторую строку в сигнале, эффективно устраняя ошибки.

В отличие от NTSC, PAL по-прежнему часто используется для эфирного вещания в регионах, в которых он был принят.

Во всём мире существует несколько стандартов видео:

PAL — видеостандарт, используемый в Европе и России (т.е. наш): размер видео 720х576, 25 fps (25 кадров в секунду).

NTSC — 720х480, 29,97 fps.

Есть еще стандарт SECAM, который касается телевизионного вещания.

VHS — аналоговое видео, это формат записи на ваших видеокассетах.

DV (Digital Video) — это видеоформат, разработанный совместно ведущими мировыми компаниями-производителями видео для цифровой записи. Этот формат имеет малый коэффициент сжатия видеосигнала (5:1) и дает высокое качество видеосъемки. В этом формате снимают видео MiniDV-камеры.

DV формат характеризуется большим видеопотоком и, соответственно, имеет большой выходной видеофайл. Часовая запись на MiniDV кассету, будет иметь объем примерно 12 Гб, или 1 мин — 200 Мб.

Полученное видео нужно сжать для последующего просмотра на компьютере, проекторе, DVD-плейере, в Интернете. Т.е. из полученного выскококачественного видео мы можем получить любой нужный нам формат соответствующего качества.

Внимание! Не путать с DVD (Digital Video Disc — цифровой видеодиск) — это диск с цифровой информацией, то что мы в жизни называем DVD-диск.

Стандарты сжатия:

MPEG — один из основных стандартов сжатия. Аббревиатура MPEG (Moving Pictures Expert Group) — это название международного комитета, занимающегося разработкой данного стандарта сжатия. Его разновидности:

MPEG-1 — формат сжатия для компакт-дисков (CD-ROM). Качество видео — как у обычного видеомагнитофона, разрешение 352х240, диск с фильмом в таком формате обычно обозначается VCD (VideoCD).

MPEG-2 — формат для DVD-дисков, цифрового телевидения. В этом формате снимают видео DVD-, HDD-, Flash-камеры.

MPEG-3 — сейчас не используется. Не путаем его с MP3 (MPEG Audio Layer 3) — технологией сжатия звука!

MPEG-4 — это формат, получаемый с помощью известных кодеков DivX, XviD, H.264 и др. Часто его называют просто MP4. Уменьшает видеопоток еще сильнее, чем MPEG-2, но картинка еще приличного качества, поэтому этот формат поддерживает большинство современных DVD-плееров. Особо нужно отметить высокое качество видео, сжатого кодеком последнего поколения H.264.

HD (High Definition) — формат высокого разрешения, новый формат особой четкости изображения. Имеет две разновидности: HD1 с разрешением 1280х720 и HD2 — 1440х1080.

PAL и NTSC на телевизорах высокой четкости

Для телевидения существует широкая аналоговая система, поэтому, несмотря на то, что цифровые сигналы и высокая четкость (HD) становятся универсальным стандартом, их вариации остаются. Первичная визуальная разница между системами NTSC и PAL для HDTV заключается в частоте обновления. NTSC обновляет экран 30 раз в секунду, а системы PAL — в секунду. Для некоторых типов контента, особенно изображений с высоким разрешением (например, генерируемых 3D-анимацией), телевизоры высокой четкости, использующие систему PAL, могут проявлять небольшую тенденцию «мерцания». Однако качество изображения равно NTSC, и большинство людей не заметят никаких проблем.

На не кодируется на основе несущей волны, поэтому разностей частот и фаз между двумя форматами не существует. Единственное реальное различие — это разрешение и частота кадров (25 или 30), с которой воспроизводится видео.

Все это — уже почти в прошлом. PAL и NTSC принадлежат аналоговому телевидению, которое потихоньку заменяется цифровым повсеместно и безвозвратно. Однако некоторое время назад эти аббревиатуры были знакомы каждому, кто смотрел или снимал видео дома: несовпадение стандартов записи приводило к отказу техники от воспроизведения. Сегодня проблема так остро не стоит: при необходимости используются декодеры. И все же в свое время много копий сломалось о вопрос о различиях PAL и NTSC, особенно учитывая жесткую территориальную привязку: PAL принадлежал Европе, NTSC — США и Японии. Уже одно это вызывало споры, что лучше для советско-российского человека. Впрочем, ответа на этот вопрос нет и быть не может: вкус и цвет всегда приоритетнее, да и на территории России ни PAL, ни NTSC не транслировались — здесь царит SECAM.

Сравнение PAL и NTSC

Собственно, разница между PAL и NTSC исключительно в специфике технологий. Большинство моделей видеотехники всеядны: способны принимать сигнал и воспроизводить изображение любого из трех стандартов без искажения

В первую очередь стоит обратить внимание на частоту строчной развертки: для PAL 625 строк, для NTSC – 525. Соответственно, разрешение получается у европейской системы повыше

А вот частота кадров – наоборот, 30 Гц против 25 Гц.
На глаз отличия между PAL и NTSC заметны по качеству цветопередачи. Технически более сложный NTSC допускает искажения цветности, тогда как PAL дает картинку, приближенную к естественной. NTSC чувствителен к фазовым искажениям сигнала и амплитудным колебаниям, потому и преобладание красного, например, или замена цвета для него – дело обычное. В PAL, появившемся позже, эти недостатки устранили, правда, получилось это сделать за счет четкости полученного изображения. К тому же приемник PAL более сложный по конфигурации, в нем присутствует линия задержки, соответственно, себестоимость сборки выше.
Стандарт PAL на сегодняшний день существует во множестве разновидностей, разных по специфике. NTSC же представлен тремя, один из которых, NTSC N, соответствует PAL N, почти ничем не отличаясь, так что названия оказались взаимозаменяемы. В Японии действует собственный формат NTSC J.
Это все о телевидении. Однако аббревиатуры очень хорошо знакомы и геймерам, причем они-то пристрастно относятся к этому вопросу. Или относились, поскольку актуальность явление утратило. Некоторое количество лет назад производители игровых приставок и разработчики игр учитывали регион продаж, выпуская контент либо в PAL, либо  в NTSC формате. Приставки признавали только свой родной, отказываясь работать с чужими. Поэтому игра локализовалась не только посредством перевода, но и кодированием в соответствии со стандартом. Иногда попутно в ней что-то изменяли или вырезали, так что один и тот же релиз в Европе и США мог отличаться, и существенно. Те, кто мог выбирать (а потом уже и владельцы консолей без региональной привязки), часто выбирали PAL – ибо разрешение и качество цветопередачи немного выше. Зато игры могли слегка притормаживать. Естественно, единодушия в этом вопросе не наблюдалось. На сегодняшний день разделение по регионам все еще актуально для некоторых моделей игровых приставок, но с чиповкой (спасибо умельцам) и кроссплатформенностью проблемы не составляет.

Определение маркетинга

Термин NTSC-J также используется для обозначения регионов в консольных видеоиграх, в которых используются телевизоры. NTSC-J используется в качестве названия региона видеоигр в Японии (отсюда и буква «J»), Юго-Восточной Азии (только в некоторых странах), Тайване, Гонконге, Макао, Филиппинах и Южной Корее (теперь NTSC-K) ( ранее входила в состав Юго-Восточной Азии с Гонконгом, Тайванем, Японией и т. д.).

Большинство игр, обозначенных как часть этого региона, не будут работать на оборудовании, обозначенном как часть , PAL (или PAL-E, «E» означает Европа) или NTSC-C (для Китая ), в основном из-за региональных различий. стандартов PAL ( SECAM также использовался в начале 1990-х) и NTSC. Многие игровые системы старше видео не позволяют игры из разных регионов будут играть, однако более современные консоли, либо защиту отпуска на усмотрение издателей , такие как Microsoft «s Xbox 360 или прекратить его использование полностью , как Sony » s PlayStation 3 .

Китай получил свое собственное обозначение из-за опасений, что поток нелегальных копий хлынет из Китая, печально известного своими безудержными нарушениями авторских прав. Существует также проблема защиты авторских прав посредством региональной блокировки, встроенной в системы видеоигр и самих игр, поскольку один и тот же продукт может редактироваться разными издателями с одного континента на другой.

Достоинства и недостатки

Главными достоинствами системы NTSC считаются хорошая совместимость с чёрно-белым телевидением, низкий уровень перекрёстных искажений сигналов яркости и цветности, а также хорошая помехоустойчивость и относительная простота приёмного устройства, не требующего ультразвуковых линий задержки, в отличие от PAL и SECAM. При этом канал передачи используется наиболее эффективно из всех существующих систем, позволяя при его относительной узости передавать изображение с хорошей цветовой чёткостью. Система NTSC показала себя с хорошей стороны также при необходимости микширования разных сигналов, позволяя создавать относительно простые студийные видеомикшеры.

При этом, системе присущи существенные недостатки, прежде всего заключающиеся в высокой чувствительности к амплитудно-фазовым искажениям канала передачи. Амплитудные искажения отражаются в изменении цветовой насыщенности изображения, неустранимые при помощи автоматической регулировки усиления. А фазовые искажения отражаются в изменении цветового тона в зависимости от яркости передаваемого участка. Это особенно заметно в тонах человеческой кожи, которые могут в ярких участках иметь зелёный оттенок. Необходимость коррекции этих искажений привела к появлению ручной регулировки цветового тона «NTSC TINT», отсутствующей на телевизорах других систем. Распространённость проблемы цветовых искажений в NTSC вызвала появление таких бэкронимов к этой аббревиатуре, как англ. Never Twice the Same Color или Never The Same Color (прибл. «каждый раз другого цвета»), а также несколько менее распространённого No True Skin Colors («неверные цвета кожи»).

Жёсткие требования к каналу передачи и дороговизна передающего оборудования заставили разработчиков искать новые технические решения в период становления цветного телевидения в Европе. В результате этих усилий появились стандарты PAL и SECAM, в той или иной степени свободные от недостатков первой в мире системы.

NTSC в СССР

До появления системы цветного телевидения SECAM в СССР на кафедре телевидения ЛЭИС была разработана адаптированная система «ОСКМ» (Одновременная совместимая система с квадратурной модуляцией) на основе NTSC. С 14 января 1960 года из экспериментальной студии МОСЦТ на Шаболовке велось регулярное вещание по этой системе, принимаемое телевизорами «Темп-22», «Радуга» с отечественным масочным кинескопом 53ЛК4Ц, и проекционными телевизорами «Изумруд», оснащёнными тремя кинескопами с люминофорами разных цветов[источник не указан 354 дня]. Всего было выпущено около 4000 таких телевизоров всех четырёх моделей, в том числе, проекционных около 600, продававшихся по распределению[источник не указан 354 дня].
Опытное вещание выявило требовательность системы NTSC к качеству линий связи при передаче на дальние расстояния. Это поставило под сомнение её пригодность для использования в советских условиях.

Некоторые из телевизоров «Темп-22» были позже переделаны их владельцами для приёма сигналов в стандарте SECAM, причём использовалась схема без линии задержки, вызывавшая снижение цветовой разрешающей способности — цветовосприятие обеспечивалось пространственным усреднением, за счёт особенностей зрения, а на ярко-окрашенных объектах была заметна полосатая структура. Тем не менее, журнал «Радио» опубликовал статью об этой переделке, озаглавленную «Любительский цветной телевизор», так как модель «Темп-22» в открытую продажу не поступала.

NTSC

Данный стандарт аналогового телевидения был разработан Национальным комитетом по телевизионным системам США. Хотя цветовой охват NTSC близок к Adobe RGB, его значения R и B немного отличаются. sRGB занимает около 72% диапазона NTSC. Мониторы, способные воспроизводить модель NTSC, необходимы для производства видео, однако они менее важны для отдельных пользователей или для приложений, связанных с неподвижными изображениями. Совместимость с sRGB и возможность воспроизведения цветового охвата Adobe RGB являются ключевыми для дисплеев, используемых для работы с фотографиями.

Форматы PAL, NTSC: в чем разница с технической стороны?

Телевизоры показывают свои изображения по строкам и создают иллюзию движения, отображая их слегка измененными, много раз в секунду. Широковещательный сигнал для черно-белого телевидения просто указывал уровень яркости в каждой точке вдоль линии, поэтому каждый кадр был просто сигналом с информацией о яркости для каждой строки.

Первоначально телевизоры отображали 30 кадров в секунду (FPS). Однако когда был добавлен цвет к широкоформатному вещанию, черно-белые ТВ не могли отличать информацию о цвете от информации о яркости, поэтому они пытались отобразить цветовой сигнал как часть изображения. В результате оно становилось бессмысленным, и появилась потребность ввести новый ТВ-стандарт.

Чтобы отобразить цвет без возникновения этой проблемы, для трансляции необходимо было добавить второй сигнал цветности между колебаниями сигнала яркости, который стал бы игнорироваться черно-белыми телевизорами, а цветные устройства стали бы искать его и отображать с помощью адаптера, называемого Colorplexer.

Поскольку этот дополнительный сигнал был добавлен между каждым обновлением кадра, он увеличил количество времени на их смену, и фактический FPS на дисплее был уменьшен. Поэтому NTSC TV воспроизводит 29,97 кадров в секунду вместо 30.

В свою очередь, сигнал PAL использует 625 линий, из которых 576 (известные как 576i-сигнал) отображаются в виде видимых линий на телевизоре, тогда как в форматированном сигнале NTSC используется 525 строк, из которых 480 кажутся видимыми (480i). В видео PAL каждая вторая строка имеет фазу изменения цветового сигнала, что приводит к тому, что они выравнивают частоту между линиями.

Что такое NTSC?

Итак, многие американские носители видеозаписей имеют формат NTSC. Что это такое? Сегодня это система кодирования цвета, используемая проигрывателями DVD. До недавнего времени он применялся широковещательным телевидением в Северной Америке, Японии и большей части Южной Америки.

По мере того как цветные телевизоры начали заменять черно-белые, разработчики стали использовать несколько разных методов кодирования цвета для трансляции. Однако эти способы противоречили друг другу и старым черно-белым телевизорам, которые не могли интерпретировать передаваемые им цветовые сигналы. В 1953 году Национальный комитет систем телевидения США принял стандарт NTSC, который был разработан и внедрен как единый. С этого момента его стало можно использовать по всей стране, так как он стал совместимым с большим количеством различных телевизоров. В настоящее время все еще можно встретить NTSC. Что это значит? Несмотря на то современные ТВ больше не используют этот формат, они по-прежнему могут принимать и различать его.

Сравнение PAL и NTSC

Собственно, разница между PAL и NTSC исключительно в специфике технологий. Большинство моделей видеотехники всеядны: способны принимать сигнал и воспроизводить изображение любого из трех стандартов без искажения

В первую очередь стоит обратить внимание на частоту строчной развертки: для PAL 625 строк, для NTSC — 525. Соответственно, разрешение получается у европейской системы повыше

А вот частота кадров — наоборот, 30 Гц против 25 Гц.
На глаз отличия между PAL и NTSC заметны по качеству цветопередачи. Технически более сложный NTSC допускает искажения цветности, тогда как PAL дает картинку, приближенную к естественной. NTSC чувствителен к фазовым искажениям сигнала и амплитудным колебаниям, потому и преобладание красного, например, или замена цвета для него — дело обычное. В PAL, появившемся позже, эти недостатки устранили, правда, получилось это сделать за счет четкости полученного изображения. К тому же приемник PAL более сложный по конфигурации, в нем присутствует линия задержки, соответственно, себестоимость сборки выше.
Стандарт PAL на сегодняшний день существует во множестве разновидностей, разных по специфике. NTSC же представлен тремя, один из которых, NTSC N, соответствует PAL N, почти ничем не отличаясь, так что названия оказались взаимозаменяемы. В Японии действует собственный формат NTSC J.
Это все о телевидении. Однако аббревиатуры очень хорошо знакомы и геймерам, причем они-то пристрастно относятся к этому вопросу. Или относились, поскольку актуальность явление утратило. Некоторое количество лет назад производители игровых приставок и разработчики игр учитывали регион продаж, выпуская контент либо в PAL, либо в NTSC формате. Приставки признавали только свой родной, отказываясь работать с чужими. Поэтому игра локализовалась не только посредством перевода, но и кодированием в соответствии со стандартом. Иногда попутно в ней что-то изменяли или вырезали, так что один и тот же релиз в Европе и США мог отличаться, и существенно. Те, кто мог выбирать (а потом уже и владельцы консолей без региональной привязки), часто выбирали PAL — ибо разрешение и качество цветопередачи немного выше. Зато игры могли слегка притормаживать. Естественно, единодушия в этом вопросе не наблюдалось. На сегодняшний день разделение по регионам все еще актуально для некоторых моделей игровых приставок, но с чиповкой (спасибо умельцам) и кроссплатформенностью проблемы не составляет.
