Edge led и direct led

Комментарии (5)

Что лучше выбрать

Выбор в пользу конкретной модели предполагает учет ряда факторов, которые определяют персональные предпочтения будущего владельца и условия эксплуатации телевизионного приемника:

  1. Тонкий корпус телевизоров с боковым расположением светодиодов хорошо смотрится на ровных стенах.
  2. При эксплуатации телевизора с подвесным или наклонным расположением экрана, лучше выбирать приемники Direct LED, так как со временем в таком положении появляется вероятность деформации рассеивателя света жидкокристаллической матрицы.
  3. При выборе способа подсветки стоит помнить, что при всех остальных равных условиях, телевизионные приемники с технологией Edge LED обладают более высокой яркостью, чем их конкуренты с задним расположением светодиодов.

При выборе телевизора с тем или иным способом подсветки ЖК матрицы следует помнить одно простое, но определяющее правило — недобросовестный производитель может нивелировать все достоинства любой технологии.

Обычно подсветка в 4К телевизорах не является той характеристикой, которой покупатели уделяют повышенное внимание, но её важность заключена в решающем влиянии на общее качество дисплея любого телевизора 4K. Имея это в виду, нужно отметить, что системы подсветки 4K ТВ довольно разнообразны. Среди множества вариантов есть пара основных способов подсветки, которые сейчас наиболее распространены в современных 4K телевизорах

Среди множества вариантов есть пара основных способов подсветки, которые сейчас наиболее распространены в современных 4K телевизорах.

Они имеют свои собственные отличительные характеристики и по-разному влияют на тот факт, насколько хорошо ваш телевизор смотрится в отношении яркости на разных участках дисплея в разных режимах

И не важно, смотрите ли вы фильм или играете в игры

Разумеется, есть и другие технологии, связанные со способом реализации телевизионной подсветки, которые также нужно иметь в виду. Это в основном касается локального затемнения и косвенно OLED-дисплея. Однако, надеемся, что материал по местному затемнению и подсветке в телевизорах OLED и LCD / LED 4K раскроет всё, что вам нужно знать об этих технологиях в телевизорах, и как это может повлиять на ваше решение о покупке. Мы также сделаем некоторые конкретные предложения по моделям и брендам. Давайте начнём.

Edge-LED боковая подсветка

В основном в моделях с боковой подсветкой Edge-lit светодиоды, используемые для освещения содержимого на экране, расположены по краям телевизора позади ЖК-панели. В самых дешёвых LCD-телевизорах с Edge-LED-подсветкой только на одной или обеих нижних и верхних или, возможно, на обеих боковых сторонах будет находиться светодиодная лента, простирающаяся по всей длине с целью обеспечения всех потребностей подсветки этого конкретного телевизора 4K.

С другой стороны, лучшие 4К телевизоры с боковой подсветкой будут иметь светодиодные ленты по всем четырём краям (конфигурация всех сторон). Как правило, основные производители 4K ТВ обычно информируют покупателей о том, какие из телевизоров 4K имеют подсветку со всех сторон, а какие – только с одной (верхней или нижней) или с двух (обычно боковых). Конфигурация всех сторон – лучшая на сегодняшний день для локального затемнения и обеспечения хорошей равномерности уровня чёрного на ТВ-панели.

Более дешёвые 4K телевизоры с боковой подсветкой Edge-lit LED, такие как телевизоры Samsung KU7000 или Sony XD80, уже предлагают боковую светодиодную подсветку с технологией локального затемнения

Также может иметь место только частичное покрытие светодиодами некоторых сторон (хотя, возможно, это и не так) или ограниченное число светодиодов позади ЖК-панели с прямой подсветкой, без локального затемнения.Что ещё более важно, точность освещения или затемнения конкретных участков экрана у них не так высока, как в телевизорах 4K с локальным затемнением

С другой стороны, многие телевизоры 4К всё же могут относиться и к топовым моделям. Некоторые из них предлагают превосходное качество затемнения и даже если его локализация у них не является лучшей, высокая яркость и качественная блокировка света ЖК-экрана обеспечивают как точные уровни чёрного, так и яркую точную подсветку контента. Уровень и равномерность чёрного также намного лучше обеспечиваются конструкцией ЖК-панели.

Все 4К телевизоры Samsung SUHD HDR имеют боковую подсветку, за исключением флагманских моделей типа KS9800 на квантовых точках, а это несомненно превосходные модели 4K ТВ. То же самое относится и к 4K телевизору Sony XD93. Флагманская модель этой линейки Sony KD-75XD9405 уже имеет прямую подсветку.

Проблемы однородности боковой подсветки Edge-lit LED

Одна из проблем LCD/LED-телевизоров 4К заключается в том, что между соседними пикселями будет проявляться протечка света, характерная для большинства ЖК-панелей. Причём протечка будет сильнее, именно когда светодиодная подсветка расположена вдоль краёв. Это может испортить однородность чёрного цвета на экране телевизора, создав некрасивый вид бокового свечения даже в полностью чёрных сценах фильма. Ниже описаны виды подсветки Edge-LED.

Как устроена подсветка Direct LED

Экран, оснащающийся Direct LED, устроен «по типу бутерброда», то есть состоит из нескольких основных слоёв. Первый, самый задний – это непосредственно светодиоды. Они могут располагаться как достаточно «часто», так и «редко» в зависимости от используемой модели ТВ.

Второй слой – непосредственно панель изображения. Она выполняется на светопроницаемой основе, чтобы свет от LED-элементов мог через неё проникать.

И третий – это защитная пластиковая плёнка или стекло.

Главное достоинство данной технологии – это возможность локального затемнения. В этом режиме часть светодиодов отключается, создавая более насыщенный чёрный цвет. Динамическая контрастность дисплея становится огромной, вплоть до 1000000:1 или – у некоторых моделей мониторов – даже больше. На телеэкранах с задним расположением LED-элементов и поддержкой локального затемнения очень удобно и приятно работать с тёмными фонами или смотреть фильмы, в которых есть множество сцен в темноте.

Тем не менее, технология локального затемнения реализуется не во всех телевизорах и дисплеях с задней подсветкой. Рекомендуется уточнять перед покупкой у продавца.

Достоинства

  • Высокая контрастность, особенно динамическая;

  • Высокая яркость;

  • Равномерность яркости и отсутствие «засвеченных» участков.

Недостатки

  • Высокое энергопотребление – очень много «тока» тратится непосредственно светодиодами;

  • Большая толщина самого ТВ или монитора – кроме того, что сама матрица достаточно толстая, так ещё и радиаторы охлаждения ей нужно как-то реализовать;

  • Заметный input lag, который может составлять 100-150 мс;

  • Input lag связан с тем, что ТВ перед выводом изображения требуется построить карту «картинки» с учётом расположения светодиодных элементов. На это расходуется время. Причём чем дешевле ТВ или дисплей – тем заметнее его input lag, поскольку производительный процессор для обработки стоит недёшево.

История [ править | править код ]

Изначально в жидкокристаллических телевизорах и компьютерных мониторах в качестве подсветки ЖК-матрицы использовались люминесцентные лампы (CCFL (Cold Cathode Fluorescent Lamp), HCFL, EEFL). Для их работы нужен источник переменного напряжения, который не требуется для светодиодов. Кроме того современные сверхъяркие светодиоды позволяют достичь той же светимости при меньших энергетических затратах. Однако внедрению светодиодной подсветки мешали технологические и экономические трудности. К началу 90-x годов была известна простейшая боковая светодиодная подсветка (СД-подсветка) ЖК-дисплеев и ЖК-индикаторов малых размеров, которую невозможно было использовать в экранах больших размеров.

Первый коммерческий ЖК-телевизор со светодиодной подсветкой (массивом RGB) — Sony Qualia 005 — появился в 2004 году . Затем эта светодиодная технология стала использоваться в телевизорах Sony BRAVIA. В 2005 году компанией NEC был выпущен первый монитор с LED-технологией подсветки — SpectraView Reference 21 . Начиная с 2007 года на рынке появились модели планшетов, мониторов, телевизоров и ноутбуков со светодиодной подсветкой.

Термин LED TV был введен корпорацией Samsung для продвижения собственной линейки жидкокристаллических телевизоров с СВ-подсветкой. Свою технологию локального затемнения компания назвала «LED SmartLighting» (умное освещение), возможно, с целью частичного использования эйфории вокруг появившейся технологии органических светодиодов OLED. Первым LED-телевизором был Samsung LN-t4681f с подсветкой массивом светодиодов и коэффициентом контрастности до 500 000:1. В дальнейшем разработчики перешли на подсветку линейкой светодиодов сбоку от LCD панели, чтобы уменьшить толщину экрана . В 2009 году в Калужской области была запущена производственная линия по выпуску плоскопанельных телевизоров Samsung со светодиодной подсветкой.

Для повышения эффективности подсветки ЖК-телевизионных панелей через световодные (светонаправляющие), а также светоотражающие слои можно дополнительно использовать в них оптоэлектронный модуль, выполняющий функции устройства управления световыми потоками, в виде узла, обрабатывающего оптическую информацию, пирамидальной или конической, или эллипсоидной, или тороидальной, или спиралевидной, или клиновидной, или крестообразной, или выпуклой, или вогнутой, или волнообразной формы, или в виде U-образного световодного «отражателя-возвращателя».

Улучшению потребительских свойств ЖК-телевизоров с СД-подсветкой способствовали компании Sharp, Sony, Nokia, Kodak, Принстонский университет и др. Основные направления работы — повышения яркости при солнечном свете и повышение контрастности, увеличение диагонали монитора при уменьшении его толщины. При этом основные технические решения и способы изготовления LED TV, как правило, защищались патентами, которые обеспечивают надёжную защиту товарных рынков.

Хотя технология СД-подсветки не решает всех проблем, связанных с отображением информации, сейчас именно такие экраны занимают лидирующее положение на рынке, конкурируя с новыми поколениями плазменных и OLED-телевизоров.

Типы «ЛЕД» подсветки

Уже много лет вместо традиционного громоздкого кинескопа у телевизоров используются совершенно новые варианты экранов. Сейчас это LED-матрицы, тонкие и аккуратные, которые подсвечиваются за счет большого числа диодных элементов. В старых LCD устройствах также была подсветка, но она работала за счет ламп флуоресцентного типа.

Однако LED подсветка имеет и свои разновидности. Это как раз Edge и Direct варианты, о которых мы и говорим в этом материале. Обе они организованы за счет наличия светодиодов, но отличаются тем, как расположены эти маленькие лампочки. Так, в Direct-подсветке они находятся позади матрицы телевизора, а во втором случае располагаются по периметру экрана.

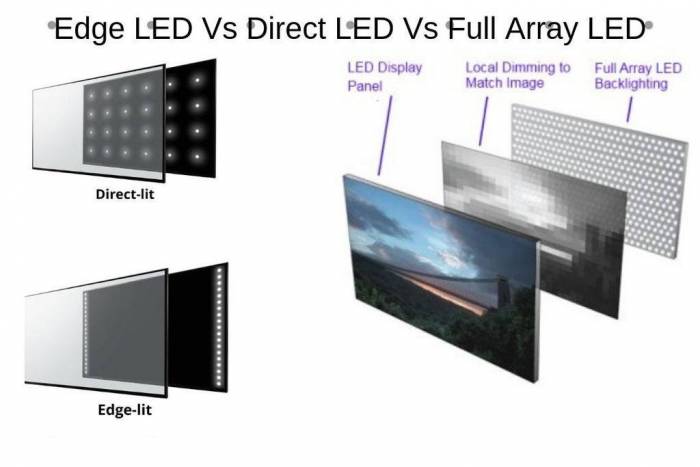

Direct LED и Edge LED

Чем отличаются подсветки Edge-LED, Direct-LED? Главное отличие — в яркости матрицы ТВ в том или ином участке дисплея во время работы в разных режимах демонстрации картинки.

Светодиодная подсветка Direct-LED

Сначала познакомимся с подсветкой типа Direct-LED. Сейчас это самый распространенный вариант, имеющий именно равномерную подсветку экрана. То есть в ТВ с таким типом подсветки все маленькие светодиоды-лампочки находятся не по периметру экрана, а позади всей его площади. То есть световой поток распределяется равномерно по всей площади экрана.

Direct-LED

Одна из главных особенностей таких устройств — отсутствие «протечки» света по краям моделей телевизоров. Также в таких устройствах намного качественнее функция локального затемнения. Но предполагается, что у моделей есть всего несколько зон такого затемнения. То есть может появиться эффект «гало» на экране вокруг некоторых ярких точек на темном фоне. Хорошая технология затемнения достаточно сложна и может быть установлена далеко не во всех моделях с Direct-LED

Именно по перечисленным выше причинам Директ ЛЕД используется несколько реже, чем ТВ с боковой подсветкой Edge. Интересно, что из-за необходимости монтажа большого числа диодов производителям приходится делать и более толстые корпуса у устройства.

Как располагаются диоды в Direct-LED

Плюсы Direct LED:

  • хорошая контрастность;
  • недорогая стоимость;
  • высокая ремонтопригодность;
  • равномерная подсветка;
  • нет засветов экрана по краям;
  • повышенная яркость.

Минусы:

  • толстая матрица и увеличенная толщина корпуса;
  • повышенное потребление энергии из-за большого числа диодов;
  • у некоторых моделей затемнение экрана плохо реализовано.

Edge-LED — боковая подсветка

Второй тип подсветки — это Edge-LED или боковая вариация. Здесь светодиоды, подсвечивающие матрицу, находятся по периметру экрана за ним, позади панели ЖК. Причем лампочки могут быть даже не по всему периметру, а лишь с двух сторон (у совсем дешевых моделей). Конечно, лучшим вариантом среди ТВ с Edge-LED будет тот, в котором подсветка идет по периметру.

Edge-LED

Это самый дешевый вариант подсветки ТВ, простой в исполнении и потому чаще встречается у недорогих устройств. Сейчас появились вариации с технологией локального затемнения. Естественно, затемнение и освещение частей экрана не так хорошо реализовано, как в ТВ с Директ ЛЕД. Хотя, конечно, световой фон в любом случае будет равномерным.

Есть разные типы подсветки этого типа. Отличаются они друг от друга именно местом расположения диодов.

Таблица. Типы подсветки Edge-LED.

Тип Описание
Диоды снизу Понятно, что в этом случае диодная лента подсветки находится в нижней части экрана. Обычно используется очень малое число лампочек. Локальное затемнение реализовано далеко не идеально. Присмотревшись, во время работы этой функции можно увидеть тусклые «колонки» на экране, тянущиеся сверху вниз.
Сверху и снизу В этом случае лампочки находятся и вверху, и внизу матрицы. В этом случае затемнение реализовано намного качественнее, а значит, засветов будет меньше.
Справа и слева Аналог случая, когда лампочки находятся вверху и внизу, но только в этом варианте они располагаются справа и слева. То есть засвет, если он будет виден, будет вытянуть горизонтально.
All sides Это самый лучший вариант Edge-подсветки, так как он предполагает наличие диодов по всему периметру матрицы. В нем больше лампочек, и затемнение работает еще лучше, чем в случае освещения экрана с двух сторон. Сейчас этот вариант используется редко, так как световые каналы даже в простых вариантах стали лучше, и число лампочек смело можно уменьшать.

Тип диодов в телевизорах с боковой подсветкой

Плюсы технологии Edge:

  • хороший контраст;
  • тонкая матрица;
  • тонкий корпус ТВ;
  • яркий экран.

Минусы:

  • неравномерная подсветка;
  • могут быть засветы по краям экрана, четко видимые кем угодно. Но они наблюдаются далеко не у каждой модели.

Типы подсветки Edge-LED

Светодиоды подсветки снизу

Этот тип подсветки Edge-LED сосредотачивает все светодиоды в нижней части телевизора. Хотя производители не любят указывать, сколько светодиодов они используют, скорее всего, это тип с наименьшим количеством светодиодов.

В спецификациях можно иногда увидеть отсыл на наличие локального затемнения у телевизоров этого вида, но это довольно расплывчатое определение «локальности». Даже если каждый светодиод является управляемым независимо (очень маловероятно), при функционировании локального затемнения мы сможем увидеть только тусклые колонки, которые растягиваются сверху вниз. Что-то вроде этого:

Что это значит? Мы сейчас смоделируем, как может выглядеть нижняя подсветка в случае локального затемнения с ночным пейзажем. В идеале луна яркая, а остальная часть сцены тёмная. Так и обстоит дело с плазмами, OLED-дисплеями. В LCD/LED телевизоре, чтобы сделать луну яркой, нужно затемнить все светодиоды на ленте подсветки, за исключением тех, что находятся непосредственно под луной. В итоге освещённым оказывается весь участок сцены под и над луной:

Подсветка сверху и снизу

Как вы можете догадаться, этот вариант имеет светодиодные ленты на верхнем и нижнем краях экрана. Локальное затемнение здесь немного лучше, и зоны засветки будут немного меньше, например:

Ещё раз подчеркнём, это моделирование засветов. В реальности всё выглядит помягче, не пугайтесь!

Подсветка слева и справа

Своего рода альтернатива предыдущему варианту. Поэтому и засвет вытянут по горизонтали, а не по вертикали:

Так называемое «растекание», которое было бичом первых ЖК-панелей с локальным затемнением. У лучших телевизоров лишь изредка встречаются артефакты, подобные тем, что на картинках. Теперь уже процессор обработки следит за яркостью соседних светодиодов подсветки Edge-lit LED, не позволяя ей иметь слишком сильно отличающиеся значения. Таким образом, в этом примере изображения процессор пригасит свет луны, но зато на небе не будет никаких её гало.

Подсветка со всех сторон (All sides)

Сейчас это менее распространённый метод, поскольку он требует больше светодиодов, чем любые другие типы краевой подсветки Edge-LCD. Локальное затемнение в этом случае может быть немного точнее, но по-прежнему ограничено большущими зонами. Подсветка All-Sides сначала часто встречалась у телевизоров. Но по мере того, как улучшались световые каналы, стало возможным уменьшить число светодиодов (чтобы сделать более дешёвыми LED / LCD дисплеи), этот метод стал довольно редким.

Улучшение точности подсветки

Как видим, боковая подсветка Edge-LED практически исчерпала свои возможности точного диммирования участков экрана. Чтобы обеспечить максимальную однородность чёрного цвета, нужно иметь возможность адресно управлять свечением единичных светодиодов, или по крайней мере, светом очень небольших групп светодиодов. И об этом мы ещё обязательно расскажем.

Вы хотите узнать, что такое LED-телевизоры?

Современный рынок предлагает множество новинок импортного производства в сфере бытовой техники. Сегодня, зайдя в магазин, мы можем увидеть десятки телевизоров, в том числе выпущенных с применением самых современных технологий. Достаточно дорогими моделями являются телевизоры класса LED. И многие интересуются: LED-телевизоры – что это такое, и стоит ли за них платить большие деньги?

Аббревиатура LED означает «light emitting diode», которая переводится как «светодиод». Эти элементы, скомпонованные в матрицу, составляют основу экрана телевизора и придают приборам этого класса отличие от жидкокристаллических экранов класса CCFL (используются люминесцентные лампы), а также отличают их от экранов с холодными катодами.

Что такое LED-телевизоры с точки зрения качества изображения на экране? Использование светодиодов дает телевизорам этого класса возможность демонстрировать подсветку каждого элемента экрана, в отличие от ламп, включающих холодный катод, которые подсвечивают экран полностью. Такой подход позволяет получать принципиально новый вид контрастности, которая делает изображение максимально четким. Кроме того, LED-телевизоры, технология которых позволяет использовать как одноцветные, так и трехцветные диоды, дают более широкую цветовую гамму, недоступную для других моделей телевизоров.

В наше время при производстве различных бытовых приборов достаточно часто используются элементы, загрязняющие окружающую среду, что не позволяет считать будущее безопасным. Поэтому некоторые здравомыслящие люди задумываются над тем, что такое LED-телевизоры в плане экологической безопасности, и как их можно в дальнейшем утилизировать. И их можно обрадовать: LED-системы не содержат ртутных компонентов; в отличие от ламп накаливания, потребляют на 35-40% меньше энергии. Кроме того, повреждение небольшой части экрана телевизора не влечет за собой полного отсутствия изображения. Телевизор можно смотреть и дальше.

Выбирая телевизор в магазине, некоторые обращают внимание на дополнительные аббревиатуры в названии – Direct или Edge. И многие желают узнать, что такое LED-телевизоры класса Direct

Слово Direct в данном случае означает, что светодиоды расположены в экране равномерно, а слово Edge – то, что диодная матрица находится по краям экрана и дополняется рассеивающей панелью. Считается, что телевизоры класса Direct показывают лучше и стоят дороже, а модели Edge являются популярными благодаря своей минимальной толщине (этот показатель может быть в районе 4 см).

Самые последние образцы техники класса LED обладают богатым функционалом. Доступ в Интернет, возможность загрузки и просмотра файлов (музыка, клипы, фото), загрузка с телефона или через разъем USB, конвертер изображений в 3D (из 2D), доступ в Скайп, просмотр 3D фильмов без очков – вот что такое LED-телевизоры сегодня. Нужно просто подобрать правильный размер экрана – не для всех помещений подходят очень большие, т. к. они дают зернистость в изображении, которая мешает наслаждаться последним словом техники. Все модели LED-телевизоров имеют привлекательный дизайн, что позволяет им прекрасно вписаться в любой интерьер и даже стать его украшением.

FALD backlight screen

FALD — (full-array local dimming), 2018 LG decided to build an advertising company to promote TVs in the markets, with the abbreviation FALD. Although the TVs with this backlighting are produced from 2012 and it was called Direct LED. A banal marketing move to present your products in a more favorable perspective. The advantages of this backlighting technology are the ability to apply the backlight off by sections, which makes it possible to get a deeper black color on the screen. As a rule, the backlight LEDs are assembled into groups (zones) and turn off the illumination by sections, such zones can be several dozen.

Рейтинги

Рейтинги

  • 15.06.2020
  • 2975

Какой лучше выбрать водяной полотенцесушитель: рейтинг производителей

Виды полотенцесушителей водяных: какой лучше выбрать, рейтинг производителей и обзор моделей. Преимущества и недостатки сушилок для полотенец. Особенности и правила монтажа.

Рейтинги

  • 14.05.2020
  • 3217

Рейтинг лучших проводных наушников 2020 года

Самые лучшие проводные наушники по рейтингу на 2019 год. Краткий обзор популярных устройств, предназначенных для самых различных целей. Плюсы и минусы бюджетных гаджетов.

Рейтинги

  • 14.08.2019
  • 2574

Рейтинг лучших мобильных телефонов для игр

Рейтинг лучших мобильных телефонов для игр и интернета. Особенности выбора геймерского смартфона. Основные технические характеристики, частота CPU, количество памяти, графический ускоритель.

Рейтинги

  • 16.06.2018
  • 846

Какие достоинства у LED-телевизора

Cветодиодный тип подсвечивания дисплея повышает контрастность

LED (с англ. Light-emitting Diode) – тип подсветки экрана, матрица которого состоит из жидких кристаллов. Молекулы этого вещества характерны свойством текучести, при этом имеют упорядоченную структуру в виде кристаллической решетки.

В матрице кристаллы расположены среди электродов. Когда на электрод поступает напряжение, молекула вещества меняет свое положение, пропуская при этом свет с определенной длиной волны (что влияет на цвет).

Но сперва волны «обрабатываются» поляризационными фильтрами: один отвечает за лучи в горизонтальной плоскости, второй – вертикальной. Такая работа проделывается для каждого отдельного пикселя.

Что такое светодиодная LED подсветка в телевизоре – это источник света, ответственный за появление картинки на экране. Устанавливается она разными способами, поэтому выделяют две технологии: Direct LED и Edge LED.

Какие преимущества для потребителя дает светодиодный тип подсвечивания дисплея:

  • повышается контрастность (темные и светлые цвета отображаются точнее);
  • улучшается цветопередача;
  • подсветка имеет низкий уровень энергопотребления;
  • телевизоры стали тоньше и легче;
  • картинка стала четче, так как снизилось время послесвечения пикселя;
  • матрица изготавливается без применения ртути, что говорит о ее экологичности.
